ショットタワー

ショットタワーは、溶融鉛を自由落下させて小径のショットボールを製造し、その後、水盆で受け止めるために設計されたタワーです。ショットは主に散弾銃の発射体、バラスト、放射線遮蔽、および小さな鉛ボールが有用なその他の用途に使用されます。

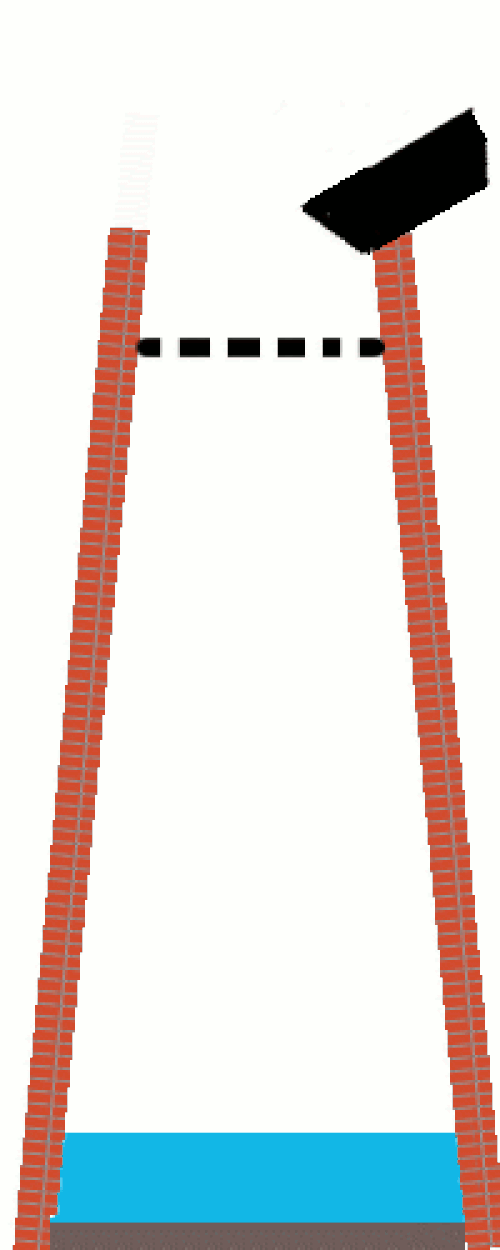

ショットタワーでは、鉛が溶融するまで加熱され、その後、タワーの高いところにある銅の ふるいに落とされます。液体鉛は表面張力によって小さな球状のボールを形成し、落下するにつれて固まります。部分的に冷却されたボールは、タワーの底にある水を満たした容器で受け止められます。^[1]完全に冷却されたボールは、真円度がチェックされ、サイズごとに分類されます。真円でないものは再溶解されます。真円度のチェックには、わずかに傾斜したテーブルが使用されます。^[2]より大きなショットサイズを作るには、より大きな穴の開いた銅のふるいが使用されます。

最大サイズはタワーの高さによって制限されます。これは、ショットサイズが大きいほど、固まるためにより遠くまで落下する必要があるためです。40メートルの落下距離を持つショットタワーでは、最大＃6ショット（公称直径2.4mm）を製造でき、80メートルの落下距離を持つショットタワーでは、＃2ショット（公称直径3.8mm）を製造できます。^[3] 潤滑と酸化防止のために、少量のグラファイトで研磨する必要があります。

この製法は、イギリスのブリストルのウィリアム・ワッツによって発明され、1782年に特許を取得しました。^{[1] [4]}同年、ワッツはレッドクリフの自宅を拡張し、最初のショットタワーを建設しました。^[5]ショットタワーの使用は、ショットを鋳型で鋳造する以前の技術（高価なもの）や、溶けた鉛を水樽に滴下する以前の技術（球形に十分ではなかったもの）に取って代わりました。ショットタワーで製造できなかった大きなショットは、切断した鉛のシート片を樽の中で転がして丸くすることで製造されました。^[6]

冷気の吹き付けによって落下距離を劇的に短縮する「風の塔」方式は、1848年にニューヨーク市のTOルロイ社によって特許を取得しました。^{[7] [8]}これによって背の高いショットタワーは不要になりましたが、1880年代後半まで多くのタワーが建設され、1916年と1969年の2つの現存する例があります。1960年代以降は、より小さなサイズのショットを作るためにブリーマイスター方式が使用され、より大きなサイズのショットは、半球形のダイに長さを測ったワイヤーを流し込み、それを球形に打ち抜く冷間圧延工程によって作られています。^[9]

•

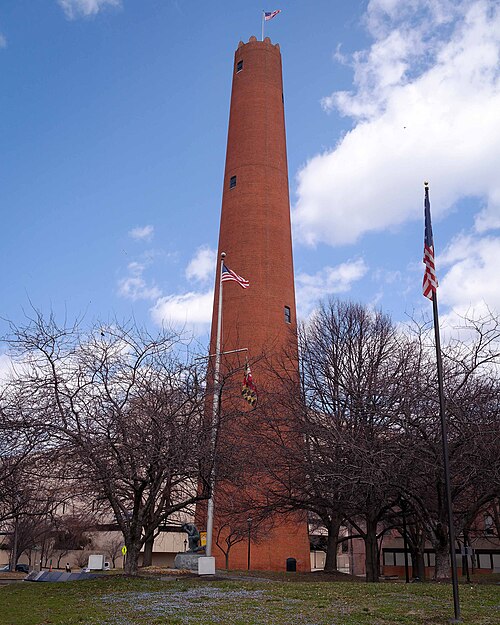

  ボルチモア、米国
•
  フィラデルフィア、米国
•
  タスマニア州ホバート
•
  メルボルン、オーストラリア
•

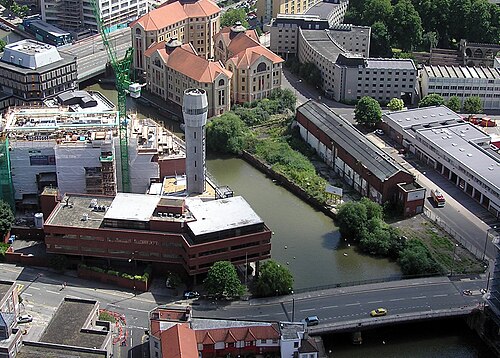

  チーズ レーン ショット タワー、ブリストル、イギリス
•
  メルボルン、オーストラリア
•
  デュビューク、米国
•
  コロニアル弾薬会社、オークランド、ニュージーランド
•
  アメリカ合衆国バージニア州
•
  カトヴィツェ、ポーランド
•

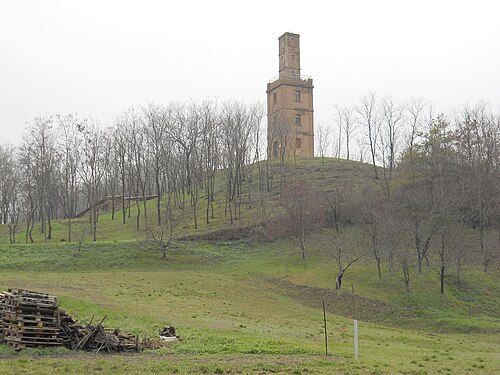

  ボヤールド、ハンガリー (1936-1938)
•
  タタ、ハンガリー（1939）

• ドロップチューブは同様の概念だが、科学実験に使用される。
• プリルは、ショット製造と同様のプロセスで形成される小さな粒状の物質です。化学業界では固体化学物質によく使用されます。
• スプレー乾燥は液体を粉末に変えるプロセスです。多くのスプレー乾燥機では、液体の滴が塔に落ちると固まります。
