ショックレー半導体研究所(後にショックレー・トランジスタ社として知られる)は、ウィリアム・ショックレーによって設立され、ベックマン・インスツルメンツ社が出資した、1955年の先駆的な半導体開発企業であった。 [ 2 ]シリコンバレーとして知られるようになる地域で、シリコンベースの半導体デバイスに取り組んだ 最初のハイテク企業であった。
1957年、8人の主任科学者が辞任し、後にフェアチャイルド・セミコンダクターとなる組織の中心となった。ショックレー・セミコンダクターはこの離脱から立ち直ることができず、[ 3 ] 1960年にクレバイト に買収され、 1968年にITTに売却され、その後まもなく正式に閉鎖された[ 3 ]。
ウィリアム・ショックレーはカリフォルニア工科大学で学士号を取得後、東海岸に移り、マサチューセッツ工科大学で物理学を専攻して博士号を取得した。1936年に卒業後、すぐにベル研究所に就職した。1930年代から40年代にかけて、電子デバイス、特に半導体材料の研究に取り組み、固体電子工学の分野を開拓した。その結果、1947年にジョン・バーディーン、ウォルター・ブラッテンらと共同で最初のトランジスタが誕生した。1950年代初頭、一連の出来事によりショックレーはベル研究所の経営陣、特にトランジスタの特許においてバーディーンとブラッテンの名前が自分より先に挙げられたことに不満を募らせた。しかし、彼と共に働いた人々は、こうした問題の原因はショックレーの強引な経営スタイルにあり、それが彼が社内で昇進を常に見送られていた理由だと指摘している。これらの問題は1953年に頂点に達し、彼は研究休暇を取り、客員教授としてカリフォルニア工科大学に戻った。
ショックレーは、1934年にpHメーターを発明したアーノルド・オービル・ベックマンと親交を深めた。ショックレーは、シリコンの持つ本来の特性から、いずれトランジスタ製造の主要材料としてゲルマニウムに取って代わるだろうと確信していた。テキサス・インスツルメンツは最近シリコントランジスタの生産を開始しており(1954年)、ショックレーはより優れた製品を開発できると考えた。ベックマンは、自身の会社であるベックマン・インスツルメンツの傘下で、この分野におけるショックレーの取り組みを支援することに同意した。しかし、ショックレーはパロアルトに住む母親の近くに住みたいと考えていた。[ 4 ] [ 5 ]ショックレーは、最初の4人の博士号取得物理学者を募集し始めた。レイセオンで半導体デバイスに携わっていたウィリアム・W・ハップ[ 6 ]、[ 7 ]ベル研究所のジョージ・スムート・ホースリーとレオポルド・B・バルデス、そしてバークレーを卒業したばかりのリチャード・ビクター・ジョーンズである。[ 7 ]
ショックレー半導体研究所は、1956年に近隣のマウンテンビューにある小さな商業用地に開設された。当初、彼はベル研究所時代の元従業員をもっと雇おうとしたが、彼らは当時ハイテク研究の中心地であった東海岸を離れることに消極的だった。そこで彼は、ベル研究所の他の部署から来た者も含め、若い科学者や技術者からなるチームを結成し、当時シリコンの融点が高いため困難だった単結晶シリコンインゴットを製造できる新しいタイプの結晶成長システムの設計に着手した。

トランジスタの研究が続けられる中、ショックレーは、追加の制御入力なしで「オン」または「オフ」の状態にロックできるという斬新な特性を持つ4層デバイス(トランジスタは3層)を使用するというアイデアを思いついた。同様の回路には通常3つのトランジスタが必要であったため、大規模なスイッチングネットワークでは、新しいダイオードによって複雑さが大幅に軽減されることになる。[ 9 ] [ 10 ]この4層ダイオードは現在、ショックレーダイオードと呼ばれている。
4層ダイオードの製造と複製は複雑な作業であることが判明し、同僚たちは、このプロジェクトは新興企業が時間と資源を投資するにはリスクが高すぎると主張した。その代わりに、他の従業員たちは、このようなより困難な作業に集中する前に、3層ダイオードのような信頼性の高い製品を迅速に生産したいと考えていた。
ショックレーは、この新しいデバイスがトランジスタと同じくらい重要になると確信し、社内でもプロジェクト全体を秘密にしていた。このため、彼はますます偏執的な行動をとるようになり、ある有名な事件では、秘書の指の切り傷が自分を傷つけるための陰謀だと確信し、社内の全員に嘘発見器検査を受けさせた。これに加えて、ショックレーのプロジェクト管理は不安定で、時には基本的なトランジスタをすぐに生産することが最優先事項だと感じ、「完璧な」生産システムを作るためにショックレーダイオードプロジェクトを軽視することもあった。このことが多くの従業員を不満にさせ、小規模な反乱が頻繁に起こるようになった。[ 11 ]
やがて、ジュリアス・ブランク、ビクター・グリニッチ、ジャン・ホーニ、ユージン・クライナー、ジェイ・ラスト、ゴードン・ムーア、ロバート・ノイス、シェルドン・ロバーツという最年少の従業員グループが、ショックレーを飛び越えてアーノルド・ベックマンにショックレーの交代を要求した。ベックマンは当初、彼らの要求に同意したように見えたが、時間が経つにつれてショックレーを支持する一連の決定を下した。うんざりしたグループは離反し、軍事契約を多数抱える米国東部の企業であるフェアチャイルド・カメラ・アンド・インストゥルメントに支援を求めた。1957年、シリコン・トランジスタの製造計画でフェアチャイルド・セミコンダクターが設立された。ショックレーは若い科学者たちを「裏切り者の8人」と呼び、彼らは決して成功しないだろうと言った。[ 12 ] [ 13 ] 8人は後にフェアチャイルドを離れ、独自の会社を設立した。
20年の間に、シリコンバレーのショックレー・セミコンダクターに起源を持つ第1世代または第2世代のチームによって65の異なる企業が設立されました。[ 14 ] 2014年、TechCrunchはドン・ホーフラーの1971年の記事を再検証し、130の子孫上場企業の92の公開企業が当時2.1兆米ドル以上の価値があったと主張しました。また、2,000以上の企業がフェアチャイルドの8人の共同創業者に遡ることができると主張しました。[ 15 ]

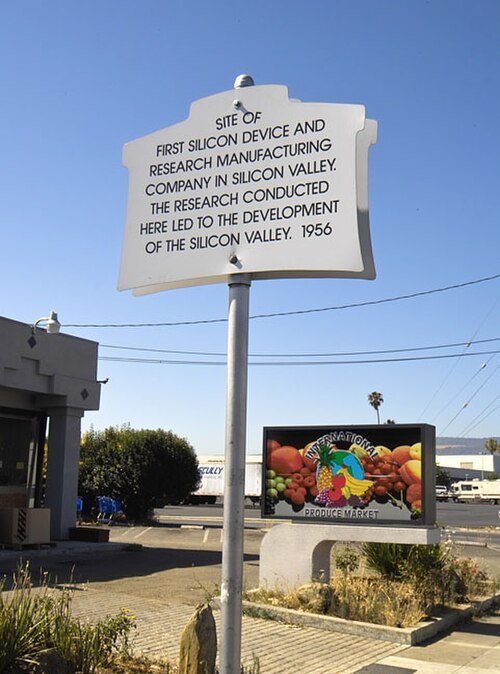

ショックレー半導体研究所は、エンジニアリングにおける功績を称え、IEEE から 2 つのマイルストーン賞を受賞しました。1 つの銘板は、同研究所を「シリコンバレー発祥の地 (1956 年)」と記し、もう 1 つは、ゴードン E. ムーアが同研究所で行った研究がムーアの法則として知られるようになったことを称えています。[ 16 ]
マウンテンビューのサンアントニオロード391番地は、注目すべき著名な顧客がいくつか入居していた住所です。ショックレー半導体研究所の後、同社の本社ビルは小売店に転用され、2015年までに新しいビル複合施設を開発するために敷地を取り壊す計画が立てられました。2017年までに、敷地は再開発され、「シリコンバレーの真の発祥の地」と記された新しい看板が設置されました。[ 17 ]
1955年、物理学者のウィリアム・ショックレーは、パロアルトに住む母親の近くにいるためという理由もあって、マウンテンビューに半導体研究所を設立した。…
トランジスタの共同発明者であり、シリコンバレー初の半導体企業の創業者であるウィリアム・ショックレーは、母親が住んでいたカリフォルニア州パロアルトに移住した。
