| シャヘド 131 | |
|---|---|

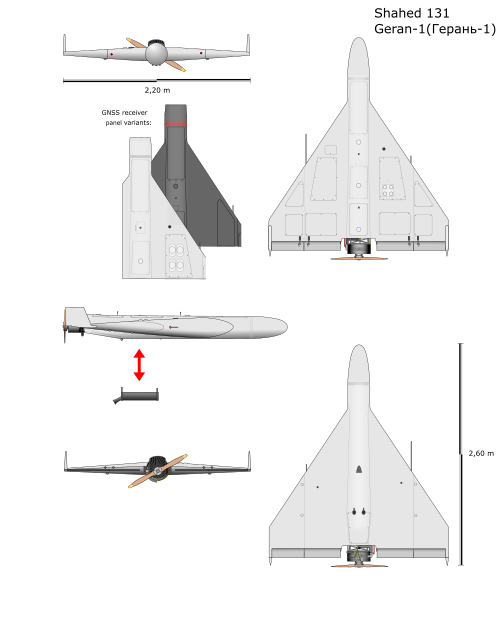

 Shahed-131/Geran-1 の正投影図 | |
| タイプ | 徘徊兵器 |
| 原産地 |  イラン |
| サービス履歴 | |
| 使用者 | イランロシア(Geran-1 として) |
| 生産履歴 | |
| デザイナー | シャヘッド航空産業 |
| 仕様 | |
| 質量 | 135 kg (298 ポンド) |
| 翼幅 | 2.2メートル（7.2フィート） |
| 弾頭重量 | 15キログラム（33ポンド） |
運用 範囲 | 900 km (559 マイル) |
ガイダンス システム | GNSS、INS |
シャヘド131（ペルシア語：شاهد۱۳۶、文字通り「目撃者131」）、またはロシア軍のゲラン1（ロシア語：Герань-1、文字通り「ゼラニウム-1」）は、2022年10月のロシアのウクライナ侵攻中に注目を集めたイラン製の爆発性ドローンです。[1] [2] [3]ヴァンケルエンジンモデルシャヘド-783/788 を搭載しています。 [4]
デザイン
_components.jpg/500px-Shahed-131_(Geran-1)_components.jpg)
シャヘド131は、北京マイクロパイロットUAV制御システム社製のMDR-208ヴァンケルエンジンのコピーであるセラート1ヴァンケルエンジンを搭載している。[5] [6]このタイプのエンジンは、 2019年のアブカイクでのアラムコ攻撃のドローンに使用され、[6]決議2231 2020の調査の一環として国連事務局に付託された。
シャヘド131の飛行制御ユニットはイリジウム衛星と接続できることが判明しており、理論的には飛行中に飛行経路を変更することが可能である。[7] [8]飛行制御装置にはMEMSジャイロスコープによるバックアップ慣性航法システムが搭載されている。その主な指示は商用グレードのGPSユニットから取得される。[8]
エア・フォース・マンスリー誌によると、ケントロンARD-10徘徊型無人機の設計図は2004年から2005年にかけてイラン航空産業機構に売却され、シャヘド航空産業がシャヘド131とシャヘド136無人機の開発に使用したという。[9]しかし、王立統合軍事研究所の記事によると、シャヘド131の起源は不明である。[10]
シャヘド131は、垂直安定板が翼端から上方にのみ伸びていることで視覚的に区別されますが、より大型のシャヘド136では垂直安定板が上下に伸びています。[11]弾頭の重量は15キログラム（33ポンド）で、射程距離は900キロメートル（559マイル）です。[3] [10]
運用履歴
このドローンが初めてアラビア半島で目撃されたのは、フーシ派反政府勢力がサウジアラビアの標的を攻撃するために使用した時だったとされている。[1]しかし、ワシントンポスト紙は、その攻撃では別の種類のドローンが使用されたと報じている。[12]
2022年のロシアのウクライナ侵攻では、ロシア名ゲラン1で使用された[4] 。 [13]ディーゼルエンジンがDLE-60ツインガソリンエンジンに置き換えられた簡易版はゲラン3とも呼ばれる。[14]
オペレーター
- イラン：IRGCASF/NEHSAおよびIRGCN/NEDSAによる
- ロシア：ゲラン1として使用[15]
非国家主体
- フーシ派[16]
- イラクにおけるイスラム抵抗運動[17]
- サラヤ・アバビル: Murad-6として使用[18] [19] [20]
参照
- HESA シャヘド 136 – (イラン)
- IAI ハーピー – (イスラエル)
