 1965年のスカウトBの最初の打ち上げ。 | |
| 関数 | 軌道打ち上げロケット |
|---|---|
| メーカー | LTVエアロスペースコーポレーション[1] |
| 原産国 | アメリカ合衆国 |
| 発売履歴 | |
| 状態 | 引退 |
スカウトロケット ファミリーは、小型衛星を地球周回軌道に乗せるために設計されたアメリカの打ち上げロケットです。スカウト多段式ロケットは、完全に固体燃料段で構成された初の軌道打ち上げロケットでした。また、 1970 年に 日本のラムダ 4S ロケットの打ち上げが成功するまで、このタイプのロケットはスカウト多段式ロケットだけでした。
オリジナルのスカウト ( Solid Controlled Orbital Utility Test systemの略) は、1957 年にNACAのラングレー センターで設計されました。スカウト打ち上げロケットは 1961 年から 1994 年まで使用されました。信頼性を高めるために、開発チームは、もともと軍事プログラム用に製造された「既製」ハードウェアを使用することを選択しました。NASAのファクト シートによると、
「...第1段のモーターはジュピター・シニアと海軍のポラリスを組み合わせたもので、第2段は陸軍のMGM-29サージェントから来ており、第3段と第4段のモーターは海軍のヴァンガードのバージョンを適応させたラングレーのエンジニアによって設計されました。」[2]
スカウトの最初の成功した軌道打ち上げは1961年2月16日で、大気密度研究用の7キログラム（15ポンド）の衛星であるエクスプローラー9号を軌道に乗せた。 [3]スカウトの最後の打ち上げは1994年5月8日、ヴァンデンバーグ空軍基地 からスカウトG-1を使用して行われた。ペイロードは163キログラム（359ポンド）の質量を持つ小型センサー技術統合シリーズ2（MSTI-2 ）軍用宇宙船であった。MSTI-2はLGM-30ミニットマンミサイルを捕捉し追跡することに成功した。[4] [5] [6]
標準的なスカウト打ち上げロケットは固体燃料の4段ブースターシステムで、長さは約23メートル（75フィート）、打ち上げ重量は21,499キログラム（47,397ポンド）でした。[7]
スカウトA
スカウトAはトランジットNNSSシリーズ（トランジット-O 6号から19号）の打ち上げに使用され、2つの衛星を同時に軌道に乗せた。[8] 1965年12月21日から1970年8月27日までの間に12回の飛行が行われた。[8]また、イギリスの科学衛星アリエル3号 の打ち上げにも使用された。[8] 標準ペイロード能力は低軌道に122kgであった。[9]
パラメータ
ステージ1: アルゴル
- ポラリスミサイルから派生
- 総重量: 11,600 kg
- 空重量: 1,650 kg
- 真空推力: 564.25 kN (57,537 kgf)
- 燃焼時間: 47秒
- 直径: 1.01 m
- スパン: 1.01 m
- 長さ: 9.09 m
ステージ2: キャスター
- サージェントミサイルから派生
- 総重量: 4,424 kg
- 空重量: 695 kg
- 真空推力：258.92 kN（26,402 kgf）
- 燃焼時間: 37秒
- 直径: 0.79 m
- スパン: 0.79 m
- 長さ: 6.04 m
ステージ3: アンタレス
- 総重量: 1,400 kg
- 空重量: 300 kg
- 真空推力：93.09 kN（9,493 kgf）
- 燃焼時間: 36秒
- 直径: 0.78 m
- スパン: 0.78 m
- 長さ: 2.90 m
ステージ4: アルタイル
- 総重量: 275 kg
- 空重量: 37 kg
- 真空推力：22.24 kN（2,268 kgf）
- 燃焼時間: 28秒
- 直径: 0.64 m
- スパン: 0.64 m
- 長さ: 2.53 m
スカウトX1（NASA）
1950 年代後半、NASA は多段式固体燃料宇宙ブースターと研究用ロケットを開発するスカウト プログラムを設立しました。米国空軍もこのプログラムに参加しましたが、要件が異なったため、NASA と USAF のスカウトの開発には若干の相違が生じました。

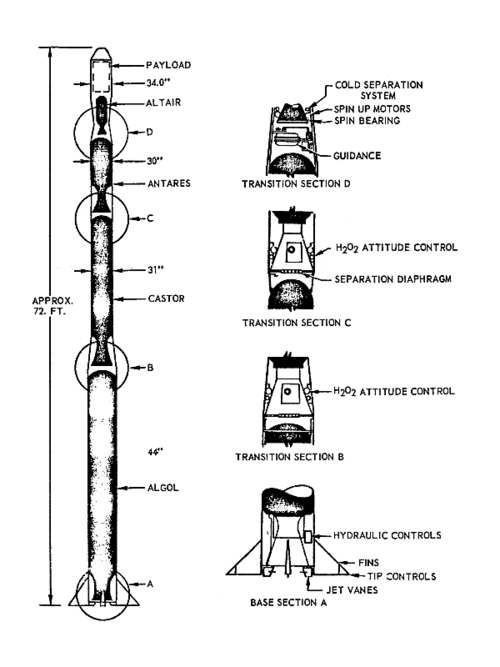

すべての派生型の元となった NASA スカウトの基本構成は、スカウト X1 として知られていました。これは 4 段ロケットで、次のモーターが使用されていました。
- 第1段:エアロジェットジェネラル アルゴル
- 第2段階:チオコールXM33キャスター
- 第3段階:アレガニー弾道研究所 X-254 アンタレス
- 第4段階: アレガニー弾道研究所X-248 アルタイル
スカウトの第1段モーターは海軍のポラリスミサイルモーターの初期バージョンに基づいていた。第2段モーターは陸軍のサージェント地対地ミサイルから開発された。第3段と第4段モーターはNASAのラングレー研究センター（バージニア州ハンプトン）で海軍のヴァンガード打ち上げロケットから改造された。[7]ソーやアトラス・アジェナとは異なり、スカウトは非軍用であり、外国の顧客に販売することができた。[10]
スカウトX-1 は、1960 年 7 月の失敗の後、1960 年 10 月 10 日に初飛行に成功しました。ロケットの第 1 段には 4 つの安定フィンがあり、ロケットを正しい進路に保つために姿勢を安定させるジャイロベースの誘導システムが組み込まれていました。
周回衛星
- サンマルコ1号、イタリア人乗組員によって打ち上げられたイタリア初の衛星（1964年）。
- サンマルコ 2 号は、イタリアの 2 番目の衛星 (1967 年) であり、海上プラットフォームから打ち上げられた世界初の衛星です。さらに 3 つのサンマルコ衛星は、スカウト ロケットを使用しました。イタリア所有のサンマルコ プラットフォームは、 1967 年から 1984 年までスカウト ロケットのみで打ち上げられました。
- AEREOSとAEROS Bの大気研究[11]
- 英国で設計・建造された最初の衛星であるアリエル3号と、電波天文学用の最初の衛星であるアリエル2号を含む他の4機のアリエル衛星（アリエル2号、4号、5号、6号）。
- マグサット、地球の磁場を世界規模で初めて完全に再現した 3D マップ。
- トランジット衛星[12]は、 1962年12月19日にスカウトX-3で試作衛星トランジット5Aが打ち上げられた。[13]スカウトロケットは4回の飛行で、1回の打ち上げで2つのトランジット衛星を軌道に乗せた。最後の飛行は1988年8月25日で、スカウトGロケットでトランジットO 31とトランジットO-25が打ち上げられた。[14]
- OFO-A、生物学実験のためにウシガエルを宇宙に打ち上げた（1970年）
- FR-1、VLF伝搬の研究に使用されたフランスの衛星（1965年）[15]
- オランダ天文衛星（ANS）は、オランダ初の衛星（1974年8月30日）でした。（ANS、別名Astronomische Nederlandse Satelliet）は、宇宙に設置されたX線および紫外線望遠鏡でした。
- 小型センサー技術統合シリーズ2（MSTI-2）は、1994年5月8日（現地時間）にNASAの最後のSCOUTブースターに搭載されて低軌道に打ち上げられました。[5]
- エクスプローラー 9、13(S 55)、13(S 55a)、16、19、20、22、23、24、27、30、37、39、42、45、46、48、52、53、56、57
- ウフル、最初のX線軌道観測所で、白鳥座X-1の最初のブラックホールの発見を確認した。
- ESRO 1A/B、2A/B、
- ミランダ
- 回答 1
- サンマルコ4、5
- トライアド2
- 重力探査機A
- トライアド3
- トランザット
- AE1、2
- ノヴァ1
- ノヴァ2
- ヒラート
- ノヴァ3
- ITV 1、2
- ホッキョクグマ
- レックス1
- サンペックス
- ラジカル
- DSAP 1 F1、F2、F3、F4、F5
- RFD1、2。
- OTV3 1、2、3、4、5。
- [16]
スカウトX-1A
スカウトX-1Aは1962年に打ち上げられたアメリカの観測ロケットである。[17]これは以前のスカウトX-1の5段式派生型で、第一段が改良され、上段はNOTS-17であった。
スカウトX-2
スカウトX-2は、 1962年に2回飛行したアメリカの使い捨て打ち上げシステムおよび観測ロケットでした。これは、以前のスカウトX-1をベースにした4段式ロケットで、アルゴル1D [18]とアンタレスIIB段のアップグレードを導入しました。1962年8月23日、スカウトX-2は、ヴァンデンバーグ空軍基地近くのポイントアルゲロから打ち上げられ、DMSP衛星の打ち上げに初めて成功しました。[19] [20]
スカウトX-3
_1.gif/500px-Scout_X-3_with_Ariel_2_satellite_(Mar._27,_1964)_1.gif)
スカウトX-3は1962年以降に飛行し、アルゴルIIAアップグレードを導入した。[21]
スカウトX-4
スカウトX-4は1963年以降に飛行し、アルタイル2アップグレードを導入した。[22]
スカウトA-1
スカウトA-1は1973年に飛行し、カストルIIAのアップグレードを導入した。[23]
スカウトB-1
スカウトB-1は1971年以降に飛行し、アルタイルIIIのアップグレードを導入した。[24]
スカウトD-1
スカウトD-1は1972年に飛行し、アルゴルIIIアップグレードを導入しました。[25]
スカウトF-1
スカウトF-1は1975年に2回飛行し、アルゴル3A第1段、カストル2A第2段、アンタレス2B第3段、スター20第4段で構成されていました。[26]サンマルコ発射施設から小型天文衛星3号の打ち上げには成功しましたが、ヴァンデンバーグからのデュアル空気密度探査衛星の打ち上げには失敗しました。[27] [28]
スカウトG-1
スカウトG-1は1974年からスカウトが退役する1994年まで飛行した。[29] 210kgのペイロードを軌道に乗せることができると評価された。
XRM-89 ブルースカウトI（アメリカ空軍）

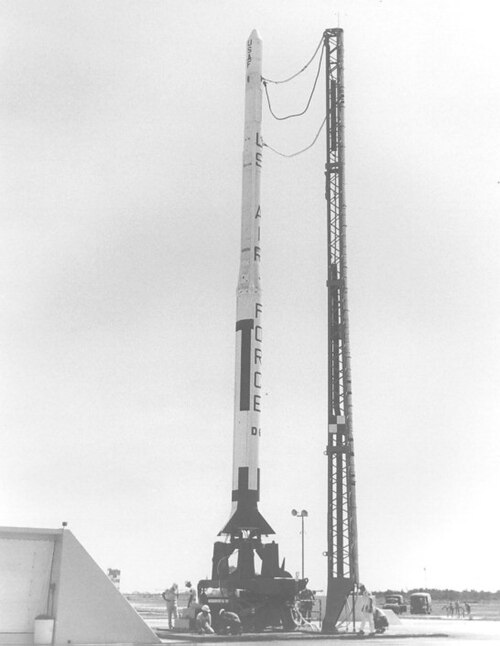

USAF スカウト プログラムは HETS (ハイパー環境試験システム) またはシステム 609A として知られ、ロケットは一般にブルー スカウトと呼ばれていました。NASA スカウトの主契約者は LTV でしたが、ブルー スカウトの主契約者はフォード エアロニュートロニクスでした。
ロケット段の異なる組み合わせを使用することで、USAFはいくつかの異なるブルースカウト構成を作成した。これらの1つは、カストル2とアンタレス1A段を使用した3段式のロケットであるXRM-89ブルースカウトIであったが、基本的なスカウトのアルタイル第4段は省略されていた。XRM-89の最初の打ち上げは1961年1月7日に行われ、ほぼ成功した。その飛行で、XRM-89はロケットの性能と高高度場および粒子放射線を測定するためのさまざまな実験を運んだ。ペイロードは回収可能な再突入カプセルに搭載されていたが、カプセルは海から回収される前に沈没した。他の唯一のXRM-89の打ち上げ（1961年5月と1962年4月）は失敗に終わり、ブルースカウトIプログラムは1962年に終了した。
XRM-90 ブルースカウト II (USAF)
XRM-90ブルースカウト II は、アメリカ空軍のシステム 609A ブルースカウト ファミリーのロケットでした。XRM-90 は 4 段式ロケットで、NASA スカウトの基本と同じ段を使用していました。しかし、4 段目は 3 段目と同じ直径のペイロード フェアリングに隠されており、1 段目のノズルはフィンの間に広がったテール スカートを使用していたため、後者と同一ではありませんでした。外観上、XRM-90 は XRM-89 ブルースカウト I と区別がつきませんでした。
最初の XRM-90 打ち上げは 1961 年 3 月 3 日に行われ、2 回目は 1961 年 4 月 12 日に行われました。両方の弾道飛行は成功し、ヴァン アレン ベルトの放射線レベルが測定されました。2 回目のブルー スカウト II も微小隕石のサンプリング実験を実施しましたが、再突入カプセルの回収は失敗しました。3 回目の XRM-90 は、1961 年 11 月に NASA によってマーキュリー スカウト 1に使用されました。これは、マーキュリー計画の通信ペイロードを軌道に乗せる試みでしたが、ロケットは 28 秒の飛行後に故障しました。USAF はその後、XRM-89 ブルー スカウト I と XRM-90 ブルー スカウト II の打ち上げを放棄し、代わりに RM-91/SLV-1B ブルー スカウト ジュニアに切り替えました。
XRM-91 ブルースカウトジュニア / ジャーニーマンB (USAF)
XRM-91ブルースカウトジュニア（ジャーニーマンBとも呼ばれる）は、アメリカ空軍のシステム609Aブルースカウトファミリーのロケットであった。[30] ブルースカウトジュニアは、小型衛星を低地球軌道に乗せるのに十分な推力を持っていたが、軌道打ち上げ用ロケットとしては使用されなかった。XRM-91は、通常のスカウト第1段（エアロジェット ジェネラルアルゴル）が使用されなかったため、外観は他のスカウト派生型とは異なっていた。代わりに、4段式のブルースカウトジュニアは、スカウトの第2段と第3段（カストルとアンタレス）を第1と第2段として使用し、エアロジェット ジェネラルアルコルと球形のNOTS シータスを共通のノーズフェアリングに追加した。XRM-91には、RM-89 ブルースカウトIとRM-90 ブルースカウトIIのジャイロ安定化および誘導システムもないため、完全に無誘導ロケットとなった。安定した飛行軌道を実現するために、第2段フィンと2つのスピンモーターを採用しました。
XRM-91 の最初の打ち上げは 1960 年 9 月 21 日に行われ、実際に飛行した最初のブルースカウト構成となりました。この飛行は、地球から最大 26,700 km (16,600 マイル) の距離で放射線と磁場を測定するように計画されていましたが、ロケットは確かにこの高度に到達しましたが、テレメトリ システムが故障したため、データは受信されませんでした。11 月の 2 回目の打ち上げは、第 2 段の燃焼中に失敗して終了しました。3 回目の飛行は、ヴァン アレン ベルトの粒子密度を測定するためのもので、225,000 km (140,000 マイル) の距離に到達しましたが、再びテレメトリの故障により科学的データの受信が妨げられました。1961 年 12 月の 4 回目で最後の XRM-91 ミッションにも粒子検出器が搭載され、初期のブルースカウト ジュニア プログラムで完全に成功した唯一の飛行となりました。
ブルースカウトジュニアは、アメリカ空軍によって、さまざまなブルースカウト構成の中で最も有用であるとみなされました。1962年から1965年の間、空軍によって（若干の改良を加えた形で）弾道科学ペイロード用のSLV-1B/C打ち上げロケットとして使用されました。SLV-1Cは、MER-6A暫定ERCS（緊急ロケット通信システム）ロケットのロケットとしても選ばれました。これは、 UHFリピーターを使用して、ロケットの遠地点の見通し線内のすべてのユニットに事前に録音されたメッセージを送信する、信頼性が高く生存可能な緊急通信方法を米国国家指揮当局に提供しました。[ 31]
NASA は、RAM B として 3 段構成の Blue Scout Junior (Cetus の第 4 段を省略) を使用しました。
サンマルコプロジェクト
イタリアの宇宙研究プログラムは、1959 年にローマ大学に CRA (Centro Ricerche Aerospaziali) が設立されたことから始まりました。3 年後の 1962 年 9 月 7 日、同大学は NASA と覚書を締結し、サン マルコ (聖マルコ) という宇宙研究プログラムで協力することになりました。イタリアの打ち上げチームは NASA によって訓練されました。サン マルコ プロジェクトは、赤道付近にある可動式の固定プラットフォームからスカウト ロケットで科学衛星を打ち上げることに重点が置かれていました。このステーションは、3 つの石油プラットフォームと 2 隻のロジスティクス支援船で構成され、ケニアの海岸沖、マリンディの町の近くに設置されました。
打ち上げ
デブリ
スカウトロケットは長年にわたっていくつかの破片を放出しており、その一部は2023年現在も軌道上に残っている。[32]
