ルビーリス

Rubylithは、Ulano Corporation が発明し、商標登録したマスキングフィルムのブランドです。今日では、このブランドは一般化され、すべてのカラー マスキング フィルムの代名詞となっています。

ルビーリスは、2 枚のフィルムを挟んで作られています。下層は透明なポリエステルの裏地シートで、上層は半透明の赤色 (ルビー色) のシートです。上層は下層から切り取って剥がすことができます。上層の色は、オルソクロマティックフィルム (青色と緑色の光には敏感ですが、赤色の光には鈍感) に対して光に対して安全です。

ルビーリスはグラフィック デザインの多くの分野で使用され、通常はさまざまな印刷技術用のマスクを作成するために使用されます。たとえば、オフセット リソグラフィーやグラビア印刷用の印刷版を作成するためにフォトレジストを使用するときに、デザインの一部をマスクするのによく使用されます。また、スクリーン印刷でもよく使用されます。

Ulano社は、青感光乳剤にのみ光耐性のある、Amberlithと呼ばれる黄色（琥珀色）のマスキングフィルムも製造していた。同社は2007年後半に生産を中止した^。[1]

外部画像
オリジナル8080ルビリス

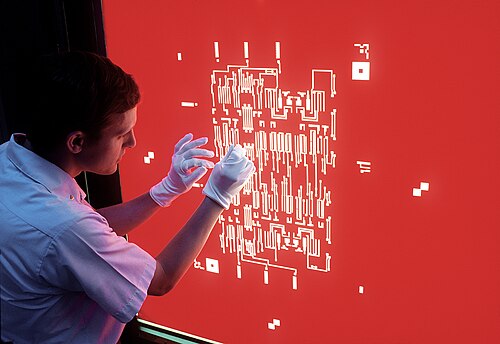

1970 年代の Intel の Rubylith オペレーター
4K DRAM用マスクルビーリス層

ルビーリスは、半導体や集積回路の製造の初期には、フォトマスク（レチクル）を作るためのステンシルとして使用されていました。 ^[2]インテルマイクロプロセッサの第1世代の物理的なレイアウトは、最初はグラフ用紙に手描きされました。次に、技術者がコーディナトグラフを使用してルビーリス（マイラーなどの透明プラスチックにラミネートされている）を正確にカットし、ライトテーブルに置いたままナイフ（X-Acto）で適切なセクションを剥がしました。完成したルビーリスの機械マスターは、最大100倍まで写真縮小され（写真フィルム上）、次に生産用にガラスプレート上にステップアンドリピートされました。通常、このようなマスクがいくつか作成され、層ごとに使用されました。

8008の直後、インテルはデータジェネラルのミニコンピュータ上で動作するCalmaのコンピュータ支援設計システムを使い始めた。出力マスタはしばらくの間Rubylithのままだったかもしれないが、他の出力オプションが利用可能になった。たとえば、ベル電話研究所は高解像度のフォトプロッタを持っていた。^{[3] [4]}集積回路業界はより効率的な技術のためにRubylithを捨てた。

マスク機能を備えた特定のデジタル画像編集プログラムでは、実際の Rubylith フィルムの使用を模倣して、赤いオーバーレイを使用してマスク領域を指定する場合があります。

インテル

1968年以来約10年間、インテルのエンジニアは手作業で描かれたルビリス回路図を使用して、最初の製品ラインであるSRAM、^[5]、 DRAM、EPROMメモリ^[6]を生産しました。ルビリスを使用して生産された注目すべきチップには次のものがあります。^{[6] : 6}

• インテル3101、インテル初の製品、SRAMデバイス^{[6] ：8}
• インテル4004 ^{[7] [a]}
• Intel 8008 (旧称 1201)
• インテル8080 ^[a]
• インテル8085 ^{[6] : 6}
• インテル8086 ^{[6] : 6}

ジログ

• Z80 ^{[b] [9] [a]}

MOSテクノロジー

• MOS 6502 （ビル・メンシュによるレイアウト）^{[4] [10]}
