RockWorksは、1985年にRockWare Inc.によって初めて開発され、鉱業、石油、環境産業において、地下の可視化、掘削孔データベースの管理、グリッドやソリッドモデルの作成、体積解析の計算などに利用されています。
RockWorksのコンピュータモデリング機能は、エンドユーザーの仕様に基づいて、鉱山、環境、石油などの計画をカスタマイズする手段を提供します。基本的な戦略は、深度に応じた様々な物理的および化学的特性の分析結果を含むボーリング孔データベースを作成することです。データベースが作成されると、断面図、フェンス図、ブロック図などの視覚化が生成され、モデリングの妥当性と地質学的妥当性が検証されます。次のステップでは、例えば鉱業において、一連のユーザー定義パラメータに基づいて、体積計算や最適な採掘坑設計を行うことができます。
これらの分析の基礎となるのは、サイトをボクセル（体積要素）と呼ばれる一連の3次元セルに分割した仮想ブロックモデルの作成です。これらのボクセルの値は、坑内データとの相対的な近接性に基づいて推定されます。たとえば、粘土鉱床の場合、収縮、輝度、滑りを表す個別のモデルを作成する場合があります。これらのモデルはフィルタリングされ、すべてのパラメータ（モデル）がユーザー定義の基準を満たす場所を示す最終モデルに結合されます。最終的な結果は、採石場を単にリース全体を採掘し、選別/粉砕プロセスで鉱石と非鉱石を分離するのではなく、収益性を最大化するように設計された高品位、または「外科的」採掘です。
資源量の計算にコンピュータソフトウェアを使用する際には、健全な懐疑心を持つことが重要です。体積モデルを作成するために使用されるアルゴリズムや手法には限界があり、ある種類の鉱床には適していても、別の種類の鉱床には全く不適切な場合があります。例えば、砂礫鉱床には、リン酸塩鉱床の評価に使用される手法とは全く異なるアプローチが必要です。誤用を避ける最善の方法は、モデルの「断面」を、元のデータを示すボーリング孔ログと常に比較することです。これらの断面は、モデルがデータを正しく反映していることを確認するために使用されます。同様に重要なのは、断面を評価して、モデリングが想定される地質構造に適合していることを確認することです。

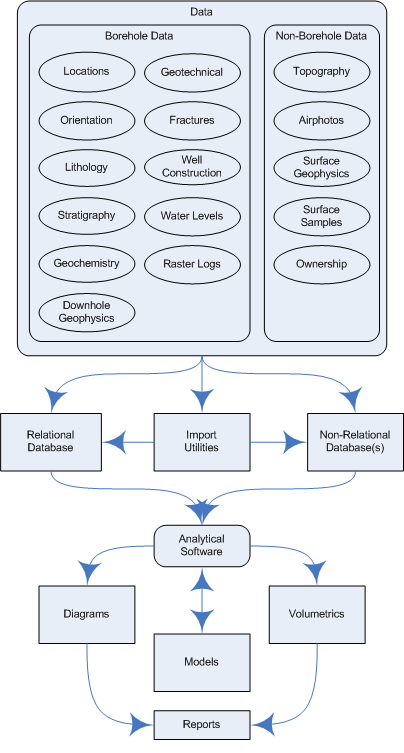

工業鉱床モデリングに使用される生データセットは、ボーリングデータと非ボーリングデータの2つの主要なタイプに分類できます。ボーリングデータの管理は、非ボーリングデータの管理とは大きく異なります。具体的には、ボーリングデータにはリレーショナルデータベース管理システム（Access、FileMaker、SQL、Oracleなど）が必要ですが、非ボーリングデータ（土地所有権を除く）は、シンプルな「フラット」ファイルマネージャー（Microsoft Excel、Lotus 1-2-3など）で処理できます。
「モデリング」とは、推定値の空間配列を作成するプロセスを指します。推定されるパラメータは、鉱石の厚さ、鉱石の品位、または資源評価に役立つその他の特性などです。これらの配列は、独立変数の数に応じて、2次元または3次元になります。2次元配列（「グリッドモデル」とも呼ばれます）では、従属変数（z）は水平座標（x、y）の関数です。3次元配列（ソリッドモデルまたはブロックモデルとも呼ばれます）では、従属変数（g）は水平座標（x、y）と垂直座標（z）の関数です。グリッドは地形、地層境界、等厚線、水位のモデリングに使用され、ソリッドは地球化学、鉱石品位、地盤工学的特性のモデリングに使用されます。
グリッドモデルとブロックモデルの主な違いは、グリッド化された表面（例えば地層境界）は折り畳まれたり、自身の下に折り返されたりすることができないのに対し、ブロックモデル内の等値面はそれが可能である点です。言い換えれば、グリッドを扱う場合、任意のxy座標に対してz値は1つしか存在できません。一方、ブロックモデルを扱う場合、任意のxyz座標に対してg値は1つしか存在できません。もう1つの大きな違いは、グリッド化は計算が高速であるのに対し、ブロックモデリングは非常に低速になる場合があることです。

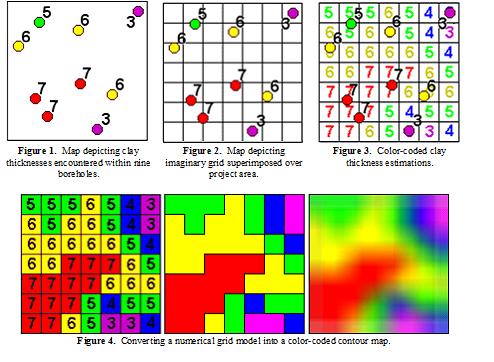

粘土層の評価を考えてみましょう。ここで重要なパラメータは粘土の厚さのみです（つまり、粘土の粒度は均質または「異方性」です）。9つのボーリング孔内で確認された粘土の厚さのばらつきを図1に示します。
モデリングプロセスの最初のステップは、プロジェクト領域上に仮想グリッド（図2）を重ね合わせることです。このグリッドは、デジタル画像におけるピクセル（画素）と同様の方法で、後続モデルの解像度を定義します。具体的には、ピクセルが小さくなるほど、コンピュータのメモリと処理速度を犠牲にして、より小さな特徴を解像できます。グリッドの寸法を決定する一般的なガイドラインは、セル寸法を制御点（例えば、ボーリング孔）間の平均最小距離に等しく設定することです。
グリッドが設定されると、各グリッドノードの中心における粘土層の厚さが推定されます。これらの推定値は、周囲の制御点に関連付けられた値の加重平均に基づいています（図3）。これらの推定を実行するために、さまざまな補間方法または「アルゴリズム」が利用可能です。逆距離加重法（IDW）と呼ばれる一般的でシンプルな手法では、制御点と補間点の間の距離の逆数に基づいて、周囲の点の影響が変化します。クリギングと呼ばれる別の手法では、周囲の点の相対的な距離と方向の統計分析に基づいて、周囲の点の影響が変化します。
グリッドモデルは、セル間の領域を平均化することで色分けされた等高線マップを作成するためによく使用されます（図4）。実際、ほとんどのコンピュータ等高線作成では、等高線を作成するための予備的な、舞台裏のステップとしてグリッド化が使用されます。しかし、グリッドを使用してできることは他にもたくさんあり、体積測定も含まれます。

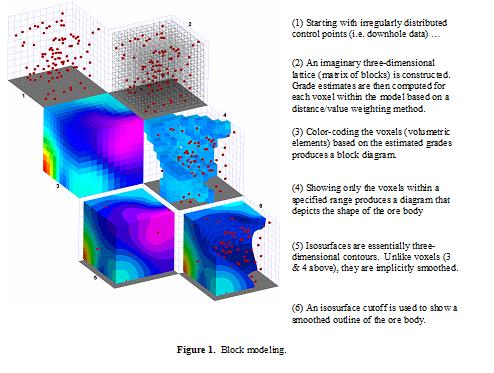

ブロックモデリング（図1）は、グリッド化の3次元版です。元のデータポイントは通常、定量的な坑井データ（地球化学、鉱石品位、物理的特性など）で構成されます。
RockWorksは現在バージョン20XXで、2020年5月28日に初リリースされました。RockWorks 20XXは64ビット版のみで提供されています。この新バージョンでは、MS Accessデータベース形式からネイティブのSQLiteデータベース形式に移行し、他のデータベースエンジンやエンタープライズデータベース製品も利用できるようになりました。
このソフトウェアは、地層、岩相、定量データ、色区分、亀裂データ、水文・帯水層データなどの区間データおよび点データを分析・可視化するために設計されています。このソフトウェアは、地盤工学、環境、鉱業、石油産業において幅広く利用されています。
このソフトウェアの機能には以下のようなものがあります。
・ポイントマップ ・路線図 ・ポリゴンマップ ・画像スタッキング ・高架道路 ・細胞マップ ・測量地図
・等高線図 ・土地所有権マップと賃貸借マップ ・位置情報マップ ・ポリゴンマップ ・等厚線図 ・走向・傾斜図
・岩相学 ・層序学 ・区間データおよび点データ（例：サンプルデータに基づく補間されたプルーム濃度） ・フェンスの図
・統計レポート ・バリオグラフィー ・体積測定（任意の補間された立体に対して） ・単位変換および計算ツール
・ステレオネットとステレオネットマップ ・バラ図 ・ベータ交差点 ・故障解釈モデリング ・グリッドおよびソリッドモデリングのための3D断層検出
・パイパー図 ・スティッフ図およびスティッフ図マップ ・デュロフ図 ・イオンバランス ・フローラインの解釈 ・水文曲線
このソフトウェアはダウンロード後、一定期間3つのレベルの機能を提供しますが、試用期間が終了しても、すべてのファイルタイプのリーダーとして機能し、.kmlファイルの作成を介してファイルをGoogle Earthに出力できる Earth Apps 機能を備えています。ソフトウェアのライセンスは、スタンドアロン コンピュータ ライセンスまたはネットワーク ライセンスのいずれかです。[ 1 ]同社から購入したソフトウェアには、ソフトウェアが最新バージョンまたは以前のバージョンである限り、社内の実際の地質学者(外部委託のテクニカル サポートではない) による 30 分間の電話 サポートとメール サポートが付属します。
現在のバージョンの具体的な修正については、RockWorks 改訂履歴[ 2 ]を参照してください。
RockWare、2007年、RockWorks/2006：統合された地質データ管理、分析、および視覚化：RockWare Geoscientific Softwareコンサルティング＆トレーニング、2007年3月12日アクセス。
ソフトウェアレビュー、RockWorks 2006、クリント・カーニー、ネブラスカ州公共電力地区およびコロラド鉱山大学、サウスウエスト水文学、2007年3月/4月号。
F. Trabelsi、j. Tarhouni、A. Ben Mammou、G. Ranieri、2011年。Environ Earth Sci. 特別号、2011年10月21日。Springer。「GISベースの地下データベースと3D地質モデリングを水文地質学的枠組みの構築ツールとして活用：ナブール-ハンマメット沿岸帯水層の事例研究（チュニジア北東部）」 GISベースの地下データベースと3D地質モデリングを水文地質学的枠組みの構築ツールとして活用：ナブール-ハンマメット沿岸帯水層の事例研究（チュニジア北東部） 2015年3月3日アクセス。
