ロバーツ織機

ロバーツ織機は、 1830 年にリチャード ロバーツが発表した鋳鉄製の動力織機です。これは、手織機よりも実用的で、簡単に調整でき、信頼性が高い最初の織機であり、ランカシャーの綿産業で広く使用されるようになりました。

ロバーツはイングランドとウェールズの国境にあるラニミネックで生まれた。父は靴職人で、ニューブリッジの料金所も管理していたウィリアム・ロバーツ。教区の司祭から教育を受け、エルズミア運河の船頭として、後に地元の石灰岩採石場に就職した。トーマス・テルフォードのもとで働いていた道路測量士のロバート・バウから製図の指導を受けた。

彼は、より精密な工作機械の開発に携わり、最終的にはマンチェスターのディーンゲート 15 番地で働きました。ここで彼は繊維機械の改良に取り組みました。1822 年に鋳鉄製織機の特許を取得し、1830 年には自動式ミュールの特許を取得し、紡績産業と織物産業の両方の生産に革命をもたらしました。

織機の主な構成要素は、ワープビーム、ヘドル、ハーネス、シャトル、リード、巻き取りロールです。織機では、糸の処理には、開口、摘み取り、バトニング、巻き取り操作が含まれます。

1830 年のロバーツ織機には、1822 年の特許に盛り込まれたアイデアが組み込まれていました。

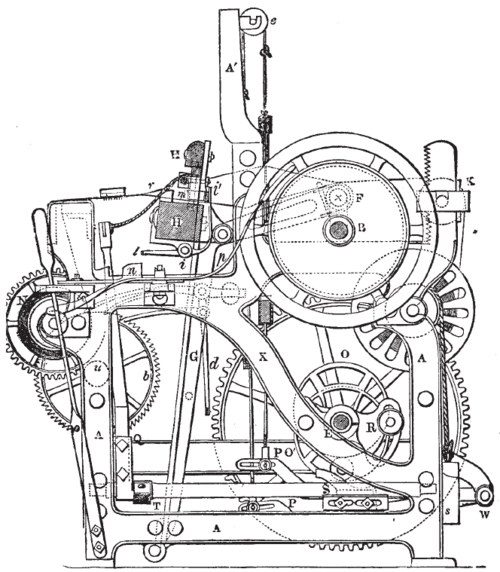

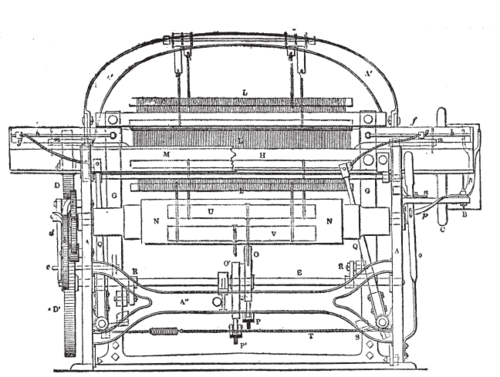

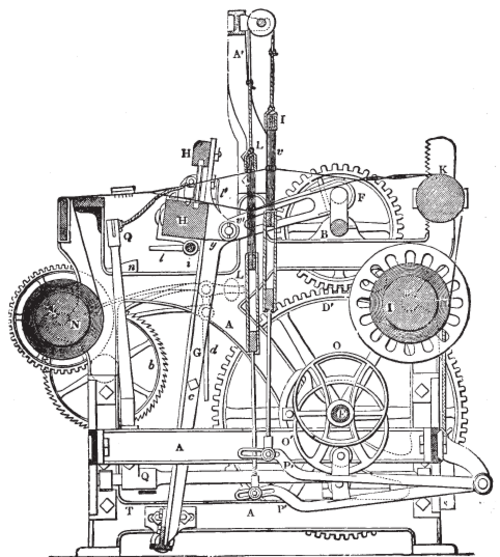

織機のフレームは鋳鉄製で、2 つのサイド フレームは一体型に鋳造されていました。3 つのクロス テールは、正確な組み立てのために機械加工されていました。上部の大きなアーチ型のレールはヘルドを支えています。前面と背面のクロス レールは、両側で分岐して、より大きな結合面を実現しています。^[1]

経糸はワープビームから摩擦ガイドローラーを通過し、水平に織機を通過してブレストビームに至ります。ここで経糸は垂直に向きを変えて布ビームに向かいます。張力が均一であることは、少しでも変動があると糸切れにつながるため重要です。ワープビームが空になると、その有効直径が変わって経糸が緩みます。張力はビームに木製の滑車を追加することで維持されます。滑車には、ミルウェイトに取り付けられたロープが2回巻かれており、摩擦によってビームの速度が遅くなります。布ビームには、ピニオンを動かす歯車が付いています。布のたるみを取るために、クリックレベルが付いたラチェットホイールが取り付けられています。これはロバーツの発明でした。

ヘドルは標準的な構造です。4 つのグループに分かれて配置されており、当然ながら偶数糸と奇数糸は交互に上下する必要がありますが、隣接する糸が擦れないように、偶数糸に 2 つのヘドル、奇数糸に 2 つのヘドルが使用されています。ヘドル リーフの下端は、踏み板またはマーチに取り付けられています。これらは、偏心器と呼ばれるカムによって押し下げられます。

織機は、駆動軸を駆動する革の蒸気ベルトによって駆動されます。ここには、動きを滑らかにするフライホイールと、バテン (剣) と歯車を駆動するクランク機構があります。これが、踏み板を下げてシャトルを投げるタペット シャフトまたはワイパー シャフトと呼ばれる 2 番目のシャフトと噛み合います。このシャフトは駆動軸の半分の速度で回転するため、歯車は 2 倍の大きさになります。

シャトルは、サイドフレームに取り付けられた2つのレバーによって投げられますが、タペットシャフトの摩擦ローラーによって作動します。シャトルが移動の終わりにシャトルボックスに入ると、ブレーキとして機能するレバーが押し下げられます。このレバーが押し下げられていない場合、織機は停止します。^[2]

ロバーツは、力織機産業が拡大しようとしていた時期に作られました。この瞬間まで、手織機は力織機よりも一般的でした。信頼性の高いロバーツ織機はすぐに採用されましたが、ここでも紡績側の能力が不足していました。ロバーツは、自動紡績ミュールを製作することで、この問題に対処しました。本質的に、織物生産はもはや熟練した技術ではなく、半熟練労働者が担当できる工業プロセスになりました。ミュール紡績は男性の職業となり、織物は女性の職業となりました。^[要出典]
