回転ドア

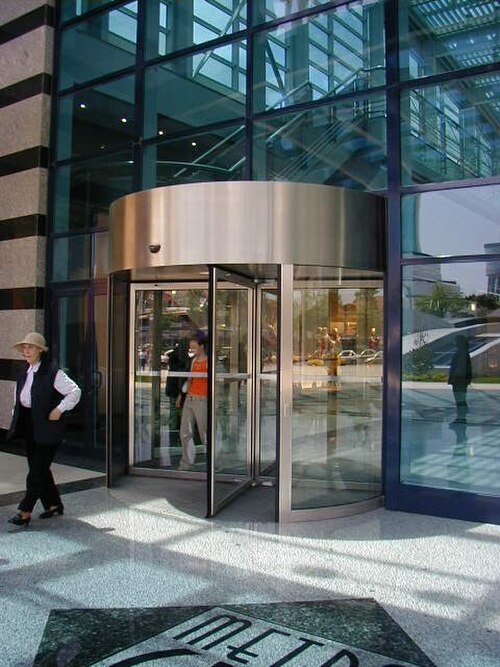

回転ドアは通常、中央のシャフトに吊り下げられ、円筒形の囲いの中で垂直軸を中心に回転する 3 つまたは 4 つのドアで構成されています。回転ドアを使用するには、人が 2 つのドアの間の囲いに入り、ドアの速度に合わせて目的の出口まで連続的に移動する必要があります。

回転ドアは、高層ビルを吹き抜ける空気によって生じる巨大な圧力（煙突効果圧力と呼ばれる）を軽減すると同時に、多数の人が出入りできるように設計されました。また、回転ドアはエネルギー効率に優れ、通風を防ぐエアロックとして機能し、標準的なドアと比較して建物の暖房や冷房の損失を減らします。^[1]

回転ドアの中央シャフトの周りには、通常、ウィングまたはリーフと呼ばれる 3 つまたは 4 つのパネルがあります。直径の大きい回転ドアは、ベビーカーや車輪付きの荷物ラックを収容できます。このような大容量のドアは、円を 2 つの (したがって大きい) 部分に分割するために H 字型になっている場合があります。

回転ドアのディスプレイには、小さなガラスの囲いが組み込まれているものもあり、彫刻、ファッションマネキン、植物などの小さな物体を通り抜ける歩行者に見せることができます。このような囲いは、中央のピボットに取り付けることも、回転ドアのウィングに取り付けることもできます。

回転ドアの翼には通常ガラスが組み込まれており、ドアを通過するときに人が互いの姿を見たり予測したりすることができます。手動式の回転ドアはプッシュバーで回転し、すべての翼が回転します。回転ドアには通常、「速度制御」（調速機）が付いており、人がドアを速く回しすぎないようにします。

自動回転ドアは中央シャフトの上または下、または周囲に沿って動力が供給されます。自動回転ドアには安全センサーが付いていますが、少なくとも1人の死亡事故が記録されています。^[2]

超高層ビルの設計には、回転ドアなどの通気防止手段が必要です。これは、高層ビルの煙突効果による、建物が暖められているときにベースで空気を高速で吸い込んで屋根の通気口から排出したり、冷却されているときに通気口から空気を吸い込んでドアから排出したりするのを防ぐためです。どちらの効果も対流によるものです。現代の回転ドアでは、アセンブリの個々のドアを中央シャフトからロック解除して、双方向の交通を自由に行うことができます。この機能はブレイクアウトまたはブレイクアウェイと呼ばれ、通常は緊急時または特大の物体を通す場合にのみ使用されます。このための最も効果的な方法は、「ブックフォールド」設計です。これにより、3 つまたは 4 つの翼すべてをまとめて分解できます。通常、回転ドアは常に閉じられているため、風や通気が建物に吹き込むことはなく、暖房や空調の負荷を効率的に最小限に抑えることができます。

右側通行の国では、回転ドアは通常反時計回り（上から見て）に回転し、人はドアの右側からのみ出入りできる。オーストラリアやニュージーランドなどの左側通行の国では^[3] 、回転ドアは時計回りに回転するが^[4]、英国ではドアの回転方向はまちまちである。^[5] 回転方向はドアガバナー機構によって強制されるか、ドアシールブラシ（ウェザーストリップ）の向きによって強制されることが多い。

回転ドアは、ドア間の間隔が十分に狭い場合、一度に 1 人の入場者のみに制限するセキュリティ装置としても使用できます。これは、許可された人の後ろに 2 人目の人が簡単に「テールゲート」できる通常のドアとは対照的です。厳重なセキュリティには、特定の種類の防弾ガラスが必要になる場合があります。

回転ドアは、一方通行用に設計されている場合もあります。たとえば、空港では、出口から人が入ることで空港のセキュリティチェックポイントを迂回するのを防ぐために、現在では一般的に使用されています。このようなドアは、誰かが間違った側から入ってきた場合にセンサーによって作動するブレーキが装備されています。ドアは、人が退出できるように逆方向に回転すると同時に、セキュリティにその試みを通知します。

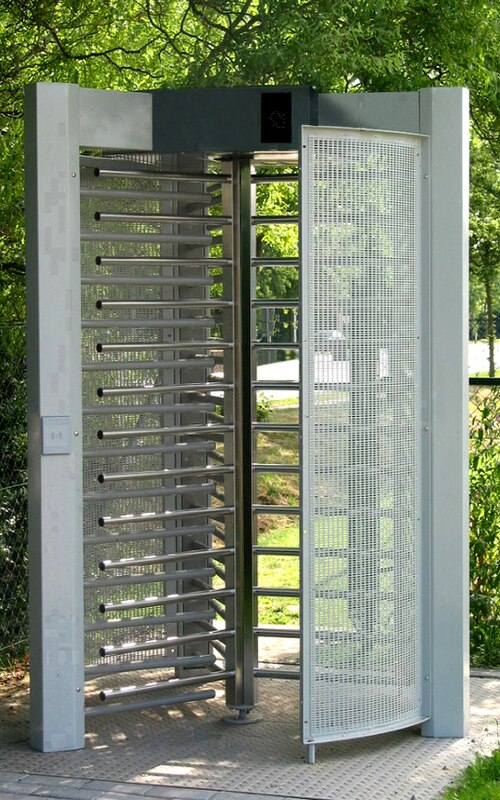

改札口の出口専用ドアは、地下鉄やその他の高速交通施設で、人々が運賃の支払いを省略するのを防ぐためによく使用されます。同様に、大規模なスポーツスタジアム、遊園地、その他の同様の会場でも使用され、歩行者が自由に退出できますが、入場料を支払わずに入場することはできません。これらのドアは通常、機械的に動作し、ドアパネルは水平バーで構成され、交差した（噛み合った）バーの「壁」を通り抜けます。ドアの葉は通過できますが、人々が出口から不法に侵入するのを防ぎます。

1942年11月28日、マサチューセッツ州ボストンの人気ナイトクラブ、ココナッツグローブが炎上し、492人が死亡した。多数の死傷者が出た主な理由の1つは、入り口にある回転ドアが1つしかないことだった。パニックに陥った大勢の客がドアを逃げ道として利用しようとしたが、すぐにドアが詰まり、数え切れないほどの人々がドアとドアに押し寄せる群衆の間に閉じ込められた。その結果、燃えるナイトクラブから逃げられず、 多くの人が煙を吸い込んで亡くなった。

1943 年、マサチューセッツ州の法律により、回転ドアの両側に外側に開く蝶番ドアを設置するか、回転ドアを折り畳み式 (180 度で折り畳める二重の仕切りになる) にして、両側から人が通れるようにすることが義務付けられました。アメリカの回転ドアは現在折り畳み式です。一部の管轄区域では、慣習または法律により、回転ドアの両側に少なくとも 1 つの蝶番ドアを設置することが義務付けられています。たとえば、オンタリオ州 建築基準法3.4.6.14 では、回転ドアは「(a) 折り畳み式であること、(b) 回転ドアに隣接して同等の退出能力を備えた蝶番ドアがあること」が必須であるとしています。^[6]

ベルリンのH.ボックハッカーは、1881年12月22日に、回転シリンダーとドアを使用し、中に入った後に退出方向に向きを変える「空気抜きのドア」に関するドイツ特許DE18349 [ 7 ]^を取得した。

フィラデルフィアのテオフィラス・ヴァン・カンネルは、1888 年 8 月 7 日に「ストームドア構造」で米国特許 387,571 を取得した。^[8]特許出願図面には、3 つの仕切りがある回転ドアが示されている。特許では、このドアは「3 つの放射状で等間隔の翼があり、ぴったりとフィットするようにウェザーストリップまたは同等の手段を備えている」と説明されている。ドアは「蝶番ドア構造に比べて多くの利点がある...完全に騒音がなく...風、雪、雨、ほこりの侵入を効果的に防ぐ...」「さらに、ドアは風で吹き飛ばされることがなく...衝突の可能性がなく、同時に人が出入りできる」。特許ではさらに、回転ドアのもう 1 つの利点として「通りの騒音を排除できること」を挙げている。さらに、長い物体が回転ドアを通過できるように仕切りを蝶番で開くようにする方法についても説明されている。特許自体には回転ドアという用語は使われていない。^[9]

おそらく2008年に遡る都市伝説では、この発明は他人、特に女性のためにドアを開けることに対する彼の恐怖症から生まれたものだと主張しているが、スノープスによると、これを裏付ける証拠はない。^[10]

1889年、フィラデルフィアのフランクリン協会は、ヴァン・カンネルの社会貢献に対してジョン・スコット・レガシー・メダルを授与した。 ^[11] 1899年、世界初の木製回転ドアがマンハッタンのタイムズスクエアにあるレストラン、レクターズに設置された。レクターズはブロードウェイ沿いの西43丁目と44丁目の間にあった。^[12 ] 2007年、テオフィラス・ヴァン・カンネルはこの発明により全米発明家の殿堂入りを果たした。 ^[13]

回転ドアの使用に関連する空気とエネルギーの交換に関する研究は、これまでに数回行われてきました。最も古い研究は、当時 van Kannel 回転ドア会社に勤務していたA. M.  Simpson ^{[14] [15]によって 1936 年に実施されました。Simpson の研究に続いて、1961 年に Schutrum ら[16]}による研究が行われ、最近では 2003 年に van Schijndel ら^[17]による研究が行われました。これらの研究は、回転するドアの区画内で伝達される空気と熱の量を詳細に測定することに重点を置いていました。純粋に理論的な van Schijndel らの研究を除き、他の研究で行われた測定は、回転速度と温度差の関数としてドアによって伝達される空気の量をエンジニアが見積もることができる設計図を作成するために使用されました。しかし、これらの研究はいずれも既存の設計コードで参照されていません。^[要出典]

前述の研究は、研究対象となったドアの種類、すなわち4つのコンパートメントを持つ2m×2m（6.6フィート×6.6フィート）のドアに特化したものです。^[18]これらの寸法は当時4コンパートメントドアの標準だったようですが、現在ではそうではありません。^{[要出典]インペリアル・カレッジ・ロンドンの}土木環境工学部で行われた最近の実験研究^{[19] [20] [21]}では、回転ドアを横切る空気の流れの物理学について、より深い洞察が得られました。

回転ドアを通る気流とエネルギー損失は、ドアのシールからの漏れによっても発生します。漏れは、閉じられた空間のあらゆる種類の開口部でよく見られますが、回転ドアに関しては、それ以前にも Zmeureanu ら^[22]と Schutrum ら^[16]によって調査されています。最初の研究では、重大な漏れを避けるために、ドアのシールを保守し、必要に応じて定期的に交換する必要があるという結論に達しました。2 番目の研究では、回転ドアからの漏れ率を推定するための設計チャートを作成しました。この研究で発表された伝達率を推定するための曲線とは異なり、漏れ率を推定するための曲線はより一般的なものです。そのため、これらの設計曲線は、米国のASHRAE 規格 90.1で推奨されている回転ドアの目標漏れ率の基礎となっています。 ^[23] 2006年5月25日、MITの研究「持続可能性に向けた習慣の修正：MITキャンパスにおける回転ドアの使用に関する研究」が発表されました。その中で、BAカラム、オリビア・リー、シッタ・スッカシ、ダン・ウェソロウスキーは、「…スイングドアの代わりに回転ドアを使用すると、かなりのエネルギーが節約されます。習慣のほんの少しの変化でもエネルギー節約につながります…1つの習慣を変えるだけで、最終的には地球規模の環境に影響を与える可能性があります。」と結論付けています。

回転ドアはエネルギー節約のため建物所有者に好まれる一方で、使用時に身体的な負担が大きいと感じられるため、一部の人々からは敬遠されることもある。^[24]
