 レンジャー8 | |||||
| ミッションタイプ | 月面衝突装置 | ||||
|---|---|---|---|---|---|
| オペレーター | 米航空宇宙局（NASA） | ||||
| コスパーID | 1965-010A | ||||
| SATCAT番号 | 1086 | ||||
| ミッション期間 | 65時間 | ||||
| 宇宙船の特性 | |||||
| メーカー | ジェット推進研究所 | ||||
| 打ち上げ質量 | 366.87キログラム[1] | ||||
| 寸法 | 1.52 m × 2.51 m (5.0 フィート × 8.2 フィート) | ||||
| 力 | 200ワット | ||||
| ミッション開始 | |||||
| 発売日 | 1965年2月17日 17:05:00 UTC [1] | ||||
| ロケット | アトラス LV-3 アジェナ-B 196D/AA13 | ||||
| 発射場 | ケープカナベラル LC-12 | ||||
| 月面衝突装置 | |||||
| 影響日 | 1965年2月20日 09:57:36.756 UTC | ||||
| 衝突地点 | 北緯2度38分16秒 東経24度47分17秒 / 北緯02.6377度 東経24.7881度 / 02.6377; 24.7881 (マーレ・トランキリタティス) | ||||
| |||||
レンジャー8号は、1960年代前半から中頃にNASAが月面の初のクローズアップ画像を取得するために打ち上げたロボット宇宙船シリーズであるレンジャー計画の月探査機であった。これらの画像は、アポロ計画の着陸地点の選択に役立ち、科学的研究に使用された。[2] 1965年のミッション中、レンジャー8号は計画通り月に墜落する前に7,137枚の月面写真を送信した。これは、レンジャー7号に続く、レンジャーシリーズで2番目の成功したミッションであった。レンジャー8号の設計と目的は、レンジャー7号のものと非常によく似ていた。6台のテレビビジコンカメラ（フルスキャン2台と部分スキャン4台）を備えていた。その唯一の目的は、月面を記録することであった。[3]
宇宙船の設計
一般的な
レンジャー宇宙船は、1959年から「ブロック」と呼ばれる3つのフェーズに分けて設計されました。レンジャー6、7、8、9はブロック3バージョンでした。宇宙船は、推進装置と動力装置を搭載した幅1.5mの六角形のアルミフレームベースで構成され、その上にテレビカメラを載せた円錐台形のタワーが立っていました。幅739mm、長さ1537mmの2つの太陽電池パネル翼がベースの反対側の端から4.6mの全長で伸び、指向性のある高利得皿型アンテナが太陽電池パネルから離れたベースの角の1つにヒンジで取り付けられていました。円筒形の準全方向性アンテナが円錐台形タワーの上にありました。宇宙船の全高は3.6mでした。[3]
中間軌道修正のための推進力は、4 つのジェットベーン ベクトル制御を備えた 224 N 推力の一元推進剤 ヒドラジンエンジンによって提供されました。3軸の方向と姿勢制御は、3 つのジャイロスコープ、4 つの主太陽センサー、2 つの副太陽センサー、および 1 つの地球センサーのシステムに接続された 12 個の窒素ガス ジェットによって可能になりました。電力は、2 つのソーラー パネルに含まれる 9,792 個のシリコン太陽電池によって供給され、合計アレイ面積は 2.3 平方メートルで、200 W を生成しました。2 つの 1200 ワット時のAgZnOバッテリー (定格 26.5 V、動作時間 9 時間) は、個別の通信/テレビ カメラ チェーンに電力を供給しました。2 つの 1000 ワット時の AgZnO バッテリーは、宇宙船の動作用に電力を蓄えました。[3]
カメラ
これらの目的を達成するために、宇宙船には6台のテレビ用ビジコンカメラが搭載されていた。2台は広角（チャンネルF、カメラAとB）で、4台は狭角（チャンネルP）だった。[4] カメラは2つの別々のチェーン、またはチャンネルに配置され、それぞれが独立した電源、タイマー、送信機を備え、高品質のテレビ画像を取得する最大の信頼性と確率を実現した。宇宙船では他の実験は行われなかった。[3]
コミュニケーション
通信は準全方向性低利得アンテナとパラボラ高利得アンテナを介して行われた。宇宙船に搭載された送信機には、959.52 MHzの60ワットテレビチャンネルF 、960.05 MHzの60ワットテレビチャンネルP、および960.58 MHzの3ワットトランスポンダチャンネル8が含まれていた。通信機器は、カメラ送信機からの複合ビデオ信号を無線周波数信号に変換し、宇宙船の高利得アンテナを介して送信した。狭角と広角の両方のテレビ画像の高速フレーミングシーケンスを可能にするために十分なビデオ帯域幅が提供された。[3]
ミッションプロフィール

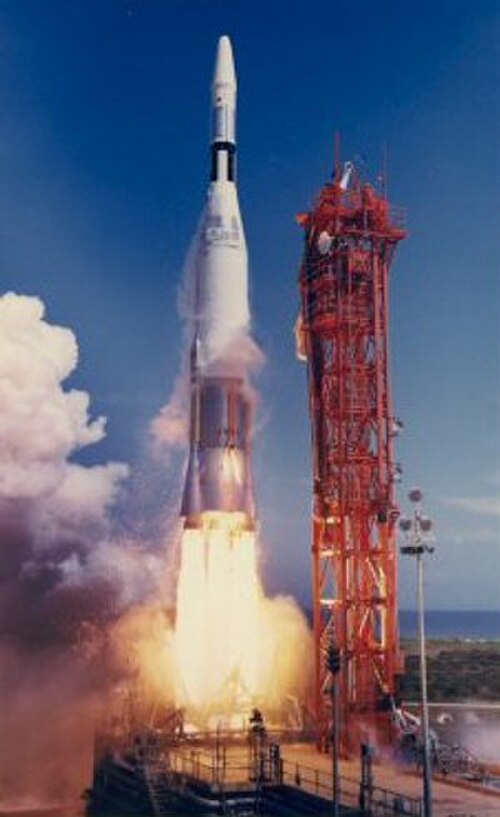

アトラス196DおよびアジェナB 6006 ブースターは正常に機能し、アジェナおよびレンジャー 8 号は打ち上げ後185 km の高度で地球駐機軌道に投入された。14 分後、アジェナは 90 秒間噴射され、宇宙船は月遷移軌道に投入され、さらに数分後にレンジャーとアジェナは分離された。レンジャーの太陽電池パネルが展開され、姿勢制御が起動し、宇宙船の送信は 21:30 UT までにオムニアンテナから高利得アンテナに切り替わった。2 月 18 日、地球から 160,000 km の距離で、再方向付けと 59 秒間のロケット噴射を含む、計画されていた中間コース操作が行われた。27 分間の操作中に、宇宙船の送信機の電力が大幅に低下したため、すべてのテレメトリ チャネルでロックが失われた。この状態はロケットの噴射が終了するまで断続的に続き、その時点で電力は正常に戻った。テレメトリの中断はミッションに重大な影響を及ぼさなかった。月面に到達する直前にカメラを飛行方向に向ける予定だった最終シーケンスは、カメラが月面のより広い領域をカバーできるようにするためにキャンセルされた。[3]
レンジャー8号は1965年2月20日に月面に到達した。[5]最初の画像は9時34分32秒UTに高度2510kmで撮影された。飛行の最後の23分間で7,137枚の写真[5]が高品質で送信された。衝突前に撮影された最後の画像の解像度は1.5メートルである。
- レンジャー8の画像
-
-
衝突の 5 秒前に 11 km 上空から撮影した月の画像。4 メートルほどの小さな特徴が写っている。
宇宙船は、月の赤道から -13.6 度の角度で漸近的に月面に衝突した。軌道面は月の赤道に対して 16.5 度傾いていた。64.9 時間の飛行の後、1965 年 2 月 20 日 09:57:36.756 UT、北緯 2.67 度、東経 24.65 度付近の静かの海に衝突した。(衝突地点は、最初の報告書「レンジャー 8 月の写真」では、北緯 2.72 度、東経 24.61 度付近と記載されている。) 衝突速度は 2.68 km/s をわずかに下回り、時速約 6,000 マイルであった。宇宙船の性能は優れていた。[3]
レンジャー8号の衝突クレーターは幅約13.5メートルで、後にルナ・オービター4号によって撮影された。[6]
