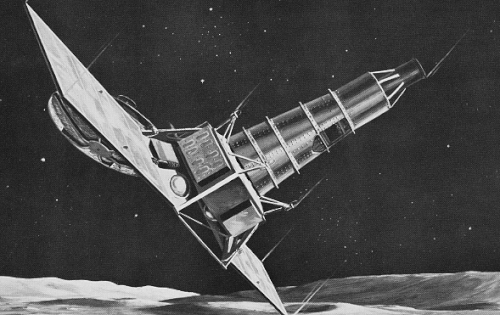

.jpg/500px-The_Ranger_Spacecraft_GPN-2000-001979_(cropped).jpg) レンジャー9 | |||||
| ミッションタイプ | 月面衝突装置 | ||||
|---|---|---|---|---|---|
| オペレーター | 米航空宇宙局（NASA） | ||||
| コスパーID | 1965-023A | ||||
| SATCAT番号 | 1294 | ||||
| ミッション期間 | 2日16時間31分 | ||||
| 宇宙船の特性 | |||||
| メーカー | ジェット推進研究所 | ||||
| 打ち上げ質量 | 366.87キログラム[1] | ||||
| 力 | 200ワット | ||||
| ミッション開始 | |||||
| 発売日 | 1965年3月21日 21:37:02 UTC [1] | ||||
| ロケット | アトラス LV-3 アジェナ-B 204D/AA14 | ||||
| 発射場 | ケープカナベラル LC-12 | ||||
| 月面衝突装置 | |||||
| 影響日 | 1965年3月24日 14:08:19.994 UTC | ||||
| 衝突地点 | 12°50′S 2°22′W / 12.83°S 02.37°W / -12.83; -02.37 (アルフォンサスクレーター) | ||||
| |||||
レンジャー9号は、1965年にNASAによって打ち上げられた月探査機である。月面衝突軌道を描き、衝突までの飛行の最後の数分間に月面の高解像度写真を送信するように設計された。この宇宙船は、これらの目的を達成するために、6台のテレビ用ビジコンカメラ（広角2台（チャンネルF、カメラAとB）と狭角4台（チャンネルP））を搭載していた。カメラは2つの別々のチェーンまたはチャンネルに配置され、それぞれが独立した電源、タイマー、送信機を備えており、高品質のテレビ画像を取得する最大の信頼性と確率を実現した。これらの画像は、米国中の何百万人もの視聴者に向けてテレビで生中継された。[2]宇宙船では他の実験は行われなかった。[3]
宇宙船の設計
レンジャー6、7、8、9は、レンジャー宇宙船のいわゆるブロック3バージョンでした。宇宙船は、推進装置と動力装置を搭載した幅1.5メートルの六角形のアルミニウムフレームベースと、テレビカメラを保持する切頂円錐形のタワーで構成されていました。幅739 mm、長さ1537 mmの2つの太陽電池パネル翼がベースの反対側の端から4.6メートルの全幅で伸び、指向性のある高利得パラボラアンテナが太陽電池パネルから離れたベースの角の1つにヒンジで取り付けられていました。円筒形の準全方向性アンテナが円錐形のタワーの上にありました。宇宙船の全高は3.6メートルでした。[3]
中間軌道修正のための推進力は、 4つのジェットベーン推力偏向装置を備えた224 N推力の一液性推進剤ヒドラジンエンジンによって提供された。3軸の方向および姿勢制御は、3つのジャイロスコープ、4つの主太陽センサー、2つの副太陽センサー、および地球センサーのシステムに接続された12の窒素ガスジェットによって可能になった。電力は、2つのソーラーパネルに含まれる9792個のSi太陽電池によって供給され、合計アレイ面積は2.3平方メートルで、200Wを生産した。9時間の動作容量を持つ26.5V定格の2つの1,200ワット時バッテリーは、個別の通信/テレビカメラチェーンのそれぞれに電力を供給した。2つの1,000ワット時バッテリーは、宇宙船の運用のために電力を蓄えた。[3]
通信は準全方向性低利得アンテナとパラボラ高利得アンテナを介して行われた。宇宙船に搭載された送信機には、959.52 MHzの60 W TVチャンネルF、960.05 MHzの60 W TVチャンネルP、および960.58 MHzの3 Wトランスポンダチャンネル8が含まれていた。通信機器は、カメラ送信機からの複合ビデオ信号をRF信号に変換し、宇宙船の高利得アンテナを介して送信した。狭角と広角の両方のテレビ画像の高速フレーミングシーケンスを可能にするために十分なビデオ帯域幅が提供された。[3]
ミッションプロフィール
アトラス204Dとアジェナ B 6007ブースターは正常に機能し、アジェナとレンジャー 9 を高度 185 キロメートル (115 マイル) の地球駐機軌道に投入した。90 秒間のアジェナの 2 回目の噴射により、宇宙船は月遷移軌道に乗った。その後、アジェナとレンジャーは分離した。打ち上げから 70 分後、太陽電池パネルを展開し、姿勢制御を起動し、全方位アンテナから高利得アンテナに切り替えるコマンドが出された。最初の軌道が正確だったため、計画されていた中間軌道修正を 3 月 22 日から 23 日へと延期することができ、12:03 UT に操作が開始された。方向調整、12:30 UT の 31 秒間のロケット噴射、再方向調整の後、操作は 13:30 UT に完了した。[3]
レンジャー9号は1965年3月24日に月面に到達した。13:31 UTCに、写真の解像度を向上させるため、カメラが飛行方向に沿うように宇宙船の向きを調整するターミナル操作が実行された。衝突の20分前に、1分間のカメラシステムのウォームアップが始まった。最初の画像は13:49:41 UTCに高度2,363キロメートル (1,468マイル) で撮影された。飛行の最後の19分間に、5,814枚の良好なコントラストの写真が送信された。衝突前に撮影された最後の画像の解像度は0.3メートル (12インチ) である。宇宙船は、月の赤道から-5.6度の角度で漸近方向から月面に遭遇した。軌道面は月の赤道に対して15.6度傾いていた。 64.5時間の飛行後、衝突は14:08:19.994 UTC、南緯12.83度、東経357.63度のアルフォンサスクレーターで発生した。衝突速度は毎秒2,670メートル（毎秒8,800フィート）であった。宇宙船の性能は優れていた。この飛行では、Fチャンネル画像の多く（主にカメラBだがカメラAの画像もいくつか）がライブネットワーク放送でリアルタイムテレビ中継された。[3]
