RK05

デジタル・イクイップメント・コーポレーションのRK05は、取り外し可能なディスクパックに約2.5メガバイトのデータを格納できるディスクドライブである。1972年に発表されたこのドライブは、 IBMが1964年に発表した2310に似ており、IBMの2315ディスクパックに似たディスクパックを使用しているが、後者は1メガバイトしか格納できなかった。^[1] RK05の半分の容量を持つRK04ドライブも提供された。 ^[2]^{: p.1-1、p.1-4}

使用できるシステムとしては、DECのPDP-8、^[3] PDP-11、^[4]^{: p.43}、PDP-15 ^[4]^{: p.33}などがある。

概要

RK05はDECが製造した可動ヘッド型磁気ディスクドライブであった。^[5]^[a] 14インチ、シングルプラッターのIBM-2315スタイルのフロントローディング式リムーバブルディスクカートリッジに約2.5MBを保存した。このカートリッジにより、ユーザーは比較的無制限のオフラインストレージを持ち、そのようなデータに非常に高速にアクセスすることが可能になった。

これを接続できるPDPシステムには、各コンピュータアーキテクチャ用の多数のオペレーティングシステムがあったため、ディスクパックを変更することで、別のオペレーティングシステムを起動することもできました。14 インチカートリッジはDECtapeとは異なり、シャツのポケットには入りませんでしたが、RK05 は個人用でポータブルかつ拡張可能なストレージを提供しました。

最小構成のPDP-8/Aにはドライブが1つしか搭載されていませんでしたが、ほとんどのコンピュータには少なくとも1つの追加ストレージデバイスが搭載されており、一部のシステムには4つの^[b]ドライブが搭載されていました。^[4]^{: p.53}

技術的な詳細

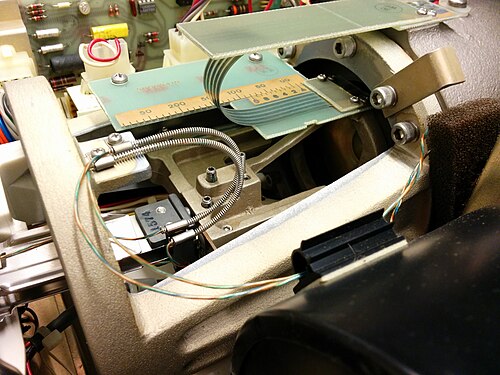

標準的な19 インチラックで10.5 インチ (6 U ) のスペースを占めるこのドライブは、当時としては競争力がありました。カートリッジには、エポキシ結合剤で酸化鉄をコーティングした14 インチのアルミニウムプラッターが 1 枚入っています。2 つのフェライトおよびセラミックの読み取り/書き込みヘッドは、ディスクの回転によって維持されるエアベアリング上で浮いた状態で、スプリングアームによってディスクに向かって押し付けられます。ヘッドの位置は、フィードバック用のリニア光学エンコーダを使用するボイスコイルアクチュエータによって決まります。トラック密度は 1 インチあたり 100 トラックでした。トラックに沿ったビット密度は、1 インチあたり約 2200 ビットでした。ディスクリートエレクトロニクスが、コントローラによって命令されたシークの速度プロファイルを計算しました。アブソリュートフィルタ ( HEPA フィルタ) がカートリッジに加圧空気を供給し、ヘッドクラッシュの原因となるほとんどの汚染物質を除去します。

PDP-11などの 16 ビットシステムで使用する場合、ドライブは約 1.2 メガワードを保存しました。 PDP-8などの 12 ビットシステムで使用する場合、ドライブは 1.6 メガワードを保存しました (つまり、フォーマットは異なりますが、ほぼ同じビット容量です)。複数のドライブは、Unibusケーブルを使用してコントローラからデイジーチェーン接続され、最も遠いドライブにターミネータがインストールされました。

16 ビット (Unibus) コントローラはRK11と呼ばれ、最大 8 台の RK05 ドライブを接続できました。シークはドライブ間で重複できますが、一度にデータを転送できるのは 1 つのドライブだけです。

最も一般的な 12 ビット (Omnibus) コントローラはRK8Eと呼ばれ、最大 4 台の RK05 ドライブをサポートしていました。RK05 ディスクには 4096 を超えるセクターがあり、1 つの PDP-8 12 ビットワードでは完全にアドレス指定できませんでした。これに対応するために、OS/8オペレーティングシステムは各ドライブを 2 つの論理ボリューム (たとえば、RKA0とRKB0)に分割し、ドライブの最も外側のシリンダと最も内側のシリンダを表します。

先人たち

DEC独自のドライブが導入される前、DECはディアブロ・データ・システムズ（後にゼロックスが買収）から2つのドライブを再販していた。 ^[6] 1.22メガバイトのRK02（出荷数はごくわずか）と2.45メガバイトのRK03 ^[5]（ディアブロ・モデル31）である。これらはRK05とインタフェース互換で、RK03とRK05のディスクは相互に交換可能であった。^[2] RK04はRK02のDEC版であり、^[2]^{: p.1-4, p.2-6} 600Kワードの低密度ストレージ用であり、RK05は1.2Mワードを保存できる高密度RK03のDEC版であった。

バリエーション

RK05E は、標準密度の RK05 ドライブの後期バージョンです。以前のバージョンに比べて信頼性が大幅に向上しています。
RK05J ^[7]は標準密度のRK05リムーバブルパックドライブの最終バージョンでした。
取り外し不可能なRK05F ^[7]も製造された。取り外し可能なカートリッジを所定の位置に「固定」することで、通常のRK05の容量を制限するカートリッジ間の互換性の問題を回避することができた。その結果、通常の2倍のトラック密度で動作し、ドライブの容量を約5MBに倍増させることができた。

互換性

RK05と互換性のないDEC RK05が製造され、販売されました。^[8]

注記

^ RK05 は「再バッジ」された製品、つまり DEC ラベルが付いた別のメーカーの製品ではありませんでした。
^ あるいは 8: DEC DATAsystem-535

参考文献

^ 「IBM アーカイブ: IBM 1800 データ取得および制御システム」。IBM。1964年11 月 30 日。2011年7 月 20 日閲覧。
^ abc 「RK11-C ムービングヘッドディスクドライバーコントローラーマニュアル」(PDF) . 1971 年 12 月. DEC-11-HRKA-D.
^ 「OS/8 ハンドブック」(PDF) . DEC. 1974 年 4 月.
^ abc DIGITAL EQUIPMENT CORPORATION - 1957年から現在まで(PDF)。Digital Equipment Corporation。1975年。
^ ab “Early PDP-11 Peripherals”。2020年5月28日時点のオリジナルよりアーカイブ。
^ 「Ken&Denの写真」Nokia Bell Labs。
^ ab 「PDP-11/60、RK05J、RK05F」。コンピューターワールド。 1977 年 10 月 31 日。p. 61.
^ 「RK05 互換ユニットがデビュー」。Computerworld 1978年 6 月 19 日、p. 48。
