ディスクパック

ディスクパックとディスクカートリッジは、1960 年代に導入された、コンピューターデータストレージ用のリムーバブルメディアの初期の形式でした。

ディスクパック

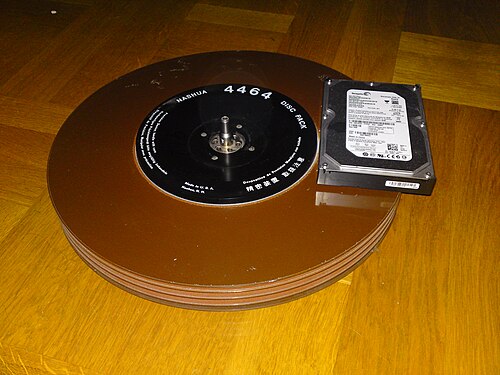

ディスクパックは、ハードディスクプラッター(磁気データストレージサーフェスでコーティングされた円形の硬質ディスク)を層状にまとめたものです。ディスクパックは、ハードディスクドライブのコアコンポーネントです。最近のハードディスクでは、ディスクパックはドライブ内に永久的に密封されています。初期のハードディスクの多くでは、ディスクパックは取り外し可能なユニットで、持ち上げるハンドルが付いた保護キャニスターが付属していました。

保護カバーは 2 つの部分から構成されており、中央にハンドルが付いたプラスチック製のシェルがディスクの上部と側面を囲み、別の底部が密封パッケージを完成させます。ディスクパックを取り外すには、ドライブをオフラインにして、回転を停止させます。次に、アクセスドアを開き、空のシェルを挿入して回すと、ディスクプラッターがドライブから外れ、シェルに固定されます。次に、アセンブリを持ち上げて底部カバーを取り付けます。次に、底部を取り外し、シェル付きのディスクパックをドライブに配置することで、別のディスクパックを挿入できます。ハンドルを回すと、ディスクパックが所定の位置にロックされ、シェルが取り外せるようになります。

最初のリムーバブルディスクパックは、ジャック・ハーカーが率いるLCF（低コストファイル）プロジェクトの一環として、 IBMのエンジニアであるREパティソン^{[1]によって1961年に発明されました。IBMが導入した直径14インチ（356 mm）のディスクは}事実上の標準となり、1980年代まで多くのベンダーがディスクパックやカートリッジに14インチディスクを使用するディスクドライブを製造していました。

リムーバブルディスクパックを採用したディスクドライブの例としては、IBM 1311、IBM 2311、Digital RP04 などがあります。

オペレータがディスクパックを選択する
底カバーが取り外される
ディスクパックの挿入準備完了
取り外し可能なパックが取り付けられています
IBM 1311ディスクドライブと追加の IBM 1316 ディスクパック
取り外し可能なディスクパックと上部の空のカバーを備えたIBM 2314
リムーバブルディスクカートリッジを備えた Data General Nova コンピュータ

ディスクカートリッジ

初期のディスクカートリッジは、保護用のプラスチックシェルに収められた単一のハードディスクプラッタでした。取り外し可能なカートリッジをカートリッジドライブ 周辺機器に挿入すると、ドライブの読み取り/書き込みヘッドがシェルの穴を通してプラッタの磁気データ記憶面にアクセスできました。ディスクカートリッジは、ディスクパックドライブ、つまり初期のハードドライブから直接進化したものです。記憶密度が向上すると、単一のプラッタでも十分な量のデータ記憶スペースを提供できるようになり、取り外し可能なディスクパックよりも扱いやすくなるという利点がありました。カートリッジドライブの例としては、IBM 1130で使用されたIBM 2310 ^{[2]があります。ディスクカートリッジは}フロッピーディスクの登場により時代遅れとなりました。

アライメント

交換可能なディスクパックまたはディスクカートリッジを備えたディスクドライブでは、通常、1 つのドライブでフォーマットされたパックを別の互換性のあるドライブで読み書きできるように、データヘッドをアライメントする必要がありました。アライメントには、特別なアライメントパック、オシロスコープ、読み取り/書き込みヘッドを移動するアライメントツール、そして忍耐が必要でした。スコープで生成されるパターンは、背面にCとE の文字が交互に並んだように見えます。ヘッドアライメントは、ヘッドの交換後に実行する必要があり、いずれにしても、ドライブに必要な日常的なメンテナンスの一環として定期的に実行する必要があります。

アライメントパックは、通常「CE パック」と呼ばれていました。これは、IBM が自社の「サービス技術者」を「修理工」ではなく「カスタマーエンジニア」(CE) と呼んでいたためです。また、アライメントパックは CE のみが使用するものであったため、「CE パック」と呼ばれていました。テープドライブやディスケットドライブ用の特別な CE メディアも用意されており、「CE テープ」や「CE フロッピー」と呼ばれていました。

交換可能なパックを備えた後期のドライブ (CDC 8 インチ Lark ドライブなど) では、サーボがデータとともに埋め込まれており、定期的なヘッドアライメントは必要ありませんでした。^{[疑わしい–議論する]}

参照

参考文献

^ 米国特許 3176281、優先日 1961-10-23
^ IBM 2315 ディスクカートリッジを使用。写真参照

IBM 1311 ディスクストレージドライブ、IBM アーカイブ
Thomas G. Leary、「ドラムおよびディスクレコードの輸送および保護ケース」、米国特許 3,206,214、1965 年; RE Pattison、「データ処理マシン用ポータブルメモリ」、米国特許 3,176,281、1965 年

[1] 米国特許 3176281、優先日 1961-10-23

[2] IBM 2315 ディスクカートリッジを使用。写真参照
