| QF 4.7インチ マークXI | |
|---|---|
 | |
| タイプ | 両用砲 |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用中 | 1941–1970 |
| 使用者 | イギリス海軍 トルコ 海軍 |
| 戦争 | 第二次世界大戦 朝鮮戦争 |
| 生産履歴 | |
| 設計 | 1937～39年? |
| 建造数 | 87 |
| 仕様 | |
| 質量 | 3.351 ロングトン (3,405 kg) |
| 長さ | 247.7インチ（6.29メートル） |
| バレルの 長さ | 口径: 236.2 インチ (6.00 m) L/50 ( cal ) |
| シェル | 個別積載 |
| シェル重量 | 62ポンド（28.1 kg）SAPまたはHE |
| 口径 | 4.724インチ（120.0 mm） |
| 逆子 | 半自動水平スライドブロック |
| 反動 | 油圧空気圧 |
| 標高 | -10°～+50° |
| 発射速度 | 1分間に10発 |
| 銃口速度 | 2,538 フィート/秒 (774 メートル/秒) |
| 最大射程距離 | 45°で21,240ヤード（19,420メートル） |
4.7インチQFマークXI [注1]は、第二次世界大戦中にイギリス海軍（RN）と連合国の駆逐艦に搭載された50口径、4.7インチ（120 mm）の艦砲であった。[1]
説明と歴史
QF 4.7インチ Mk XI砲はMk XX連装砲架で、 1941年以降に就役したL級およびM級駆逐艦に搭載されて英国海軍に導入された。この砲は62ポンド(28.1 kg)の砲弾を毎秒2,538フィート(774 m/s)の速度で発射し、仰角45度で最大射程21,240ヤード(19,420 m)を射程とした。[1] Mk XX砲架は完全に密閉されていたが、ホイスト(巻上げ装置)は砲塔と一緒に回転しなかった。砲の射撃サイクルは6秒で[2] [3]、各砲の砲弾とコルダイトを別々にホイスト(巻上げ装置)が巻き上げ、1分間に10発の速度で砲弾と薬莢を供給した。砲弾と薬莢はホイストから信管設定機の傾斜トレイに手動で移された。信管がセットされると、信管は装填トレイまで前方に滑り、そこから油圧式ランマーによって砲尾に押し込まれた。[4]砲が発砲すると、水平スライドブロックの砲尾が半自動的に開いた。[1]
砲はどの仰角でも装填可能であった。Mk XX砲架は最大50°まで仰角調整でき、-10°まで俯角調整可能であった。砲塔の最大電動旋回速度は毎秒10°であったが、手動で仰角調整を行った。乗員と弾薬を含めると、砲架の回転重量は37.363英トン（37.963 t）であった。砲塔は厚さ0.25インチ（6.4 mm）の砲盾で保護されていたが、[2]直撃には薄すぎるものの、小さな破片、爆発、小口径ライフルに対しては十分な防御力があった。

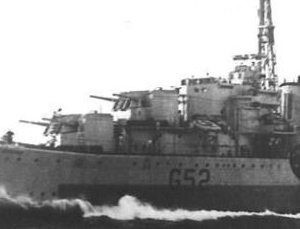

砲弾が24%重くなったこの新型砲は、従来の45口径長4.7インチ砲よりもはるかに強力で、イタリアの120/50 mm砲のような兵器に匹敵し、[5]対空能力も向上した。この砲は、3.7マイル(5.9 km)ではなく6.2マイル(10 km)の距離で3インチ(76 mm)の装甲を貫通できるようになった。1942年6月15日のパンテッレリア島の戦いでは、 HMS マルヌ、マッチレス、イシュリエルが、優勢なイタリア軍機動部隊と交戦した。マルヌは704発、マッチレスは746発を発射したが、イシュリエル(4.7 /45砲4門搭載)はわずか246発の発射にとどまった[要説明]。 午前5時50分頃、マルヌは巡洋艦エウジェニオ・ディ・サヴォイアに砲弾を命中させた。マッチレスはライモンド・モンテクッコリに命中しなかったが、後に大型駆逐艦ウゴリーノ・ヴィヴァルディに命中した。新型の120/50 mm砲弾は重く威力があり、イタリア駆逐艦はすぐに水中に沈み、船体中央部から激しい炎が上がった。駆逐艦は近くの海軍基地まで曳航されてようやく救出され、そこでようやく鎮火した。[6]
トニー・ディジュリアンによれば、120/50 Mark XI砲はおそらく第二次世界大戦中にイギリスが製造した最も優れた駆逐艦砲だったが、この砲を搭載していた艦艇と同様に重く高価でもあった。戦時中は艦艇と砲の生産量を大幅に増やす必要があったため、他の多くのクラスに安価な兵器が搭載された。例えば「O」や「P」（102 mm）やさらに古い120 mm砲が搭載されたクラスなどである。そして、113 mm（4.5インチ）が最初の強力な両用駆逐艦砲としてこれらの砲に取って代わるようになった。[1]
注記
- ^ Mark XI = Mark 11。イギリスは第二次世界大戦後まで、兵器のマーク（つまりモデル）を示すのにローマ数字を使用していました。したがって、この記事ではイギリスの QF 4.7 インチ砲の 11 番目のモデルについて説明します。
脚注
- ^ abc キャンベル、p. 46
- ^ キャンベル、p.47
- ^ March、507 ページ：
「「L」に搭載された Mk XI の砲は 1 分間に 12 発の弾丸を発射し、ホイストの上部から砲弾またはカートリッジが取り出されると、別の砲弾またはカートリッジが自動的にその位置に取り付けられました。」 - ^ スミス、206ページ
- ^ イタリアの120/50砲
- ^ チェルヌスキ、10-12ページ
参考文献
- キャンベル、ジョン（1985年）。第二次世界大戦の海軍兵器。メリーランド州アナポリス：海軍研究所出版。ISBN 0-87021-459-4。
- ホッジス、ピーター、フリードマン、ノーマン（1979年）。『第二次世界大戦の駆逐艦兵器』ロンドン：コンウェイ・マリタイム・プレス。ISBN 0-87021-929-4。
- マーチ、エドガー J. (1966)。『イギリス駆逐艦：1892～1953年の開発史』、海軍省の許可を得て、公式記録と報告書、船舶カバー、建造計画から作成。ロンドン：シーリー サービス。OCLC 164893555 。
- スミス、ピーター C (2010)。『戦闘艦隊：第二次世界大戦における RN ラフォーリー級駆逐艦』。バーンズリー、サウスヨークシャー：ペン＆ソードブックス。ISBN 978-1-84884-273-1。
- チェルヌスキ、エンリコ C (2010)。Acque di Pantelleria、15 giugno 1942。パルマ：アルベルテッリ版。
外部リンク
ウィキメディア・コモンズには、 QF 4.7 インチ Mk XI 艦砲に関連するメディアがあります。
- QF Mark XI 4.7"/50 (12 cm)、Navweaps.com にて
