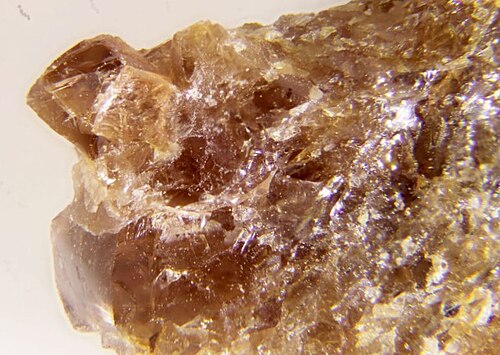

パイロックスフェロアイト

パイロックスフェロアイト
パイロックスフェロアイト
一般的な
カテゴリ	イノケイ酸塩
式 （繰り返し単位）	(Fe 2+ ,Ca)SiO 3
IMAシンボル	ピクセル[1]
シュトランツ分類	9.DO.05
結晶系	三斜晶系
空間群	P 1（第2号）
単位セル	a = 6.6213 Å、 b = 7.5506 Å、 c = 17.3806 Å、 α = 114.267°、β = 82.684°、γ = 94.756°、Z = 14
識別
色	黄色
胸の谷間	(010)は良い、(001)は悪い
モース 硬度	4.5～5.5
光沢	硝子体
連勝	白
比重	3.68～3.76 g/cm 3（測定値）
光学特性	二軸（+）
屈折率	n α = 1.748 ～ 1.756 n β = 1.750 ～ 1.758 n γ = 1.767 ～ 1.768
多色性	淡い; 淡黄色から黄橙色
2V角度	34～40°
参考文献	[2] [3] [4] [5] [6]

パイロックスフェロイト（Fe ²⁺ ,Ca)SiO _{3 は}単鎖イノケイ酸塩です。主に鉄、ケイ素、酸素で構成され、カルシウムと他のいくつかの金属が少量含まれています。 ^[2]アルマルコライトとトランキリティアイトとともに、1969年のアポロ11号ミッション中に月で発見された3つの鉱物の1つです。その後、月と火星の隕石、および地球の地殻の鉱物で発見されました。パイロックスフェロイトは、高圧高温で合成単斜輝石を焼鈍することによっても生成されます。この鉱物は準安定で、常温で徐々に分解しますが、このプロセスには数十億年かかることがあります。

パイロックスフェロアイトは、パイロックスマンジャイトの鉄分を多く含む類似物として、パイロキセンとフェルム（ラテン語で鉄）にちなんで名付けられました。^[2]パイロキセンという単語は、ギリシャ語で火（πυρ）と異物（ξένος）を意味する言葉に由来しています。パイロキセンは、火山の溶岩中に存在することからこのように名付けられました。火山の溶岩では、パイロキセンは火山ガラスに埋め込まれた結晶として見られることがあります。パイロキセンはガラスの不純物であると考えられていたため、「火の異物」という名前が付けられました。しかし、パイロキセンは単に溶岩が噴出する前に結晶化した初期形成鉱物です。^{[7] [8]}

パイロックスフェロイトは、1969年にアポロ11号の静かの海着陸地点であるトランクウィリティ基地の月の岩石サンプルで初めて発見されました。^[5]アルマルコライトとトランキリティアイトとともに、月で最初に発見された3つの鉱物の1つです。^{[9]その後、パイロックスフェロイトは、}オマーンで回収された月と火星の隕石から検出されました。また、単斜輝石、斜長石、イルメナイト、クリストバライト、トリジマイト、ファイアライト、フルオロアパタイト、カリ長石とともに地球の地殻にも存在し、パイロックスマンジャイトと系列を形成しています。パイロックスフェロイトは、京都府の伊佐那子鉱山、米国サウスカロライナ州アンダーソン郡アイバ近郊、スウェーデンのヴェルムランド地方のヴェスター・シルフベリとフィンランドのラプアから発見された。^{[2] [3]}元々の月のサンプルでは、​​パイロックスフェロイトは類似の鉱物と関連していたが、地球では珍しいが月や火星では一般的なトロイライトとも関連していた。 ^[5]

合成パイロックスフェロイトの結晶は、合成単斜輝石（組成 Ca _0.15 Fe _0.85 SiO ₃）を 10～17.5 kbar の圧力で圧縮し、1130～1250 °C に加熱することで生成できます。低温および低圧では準安定です。10 kbar 未満の圧力では、パイロックスフェロイトはオリビン、輝石、二酸化ケイ素相の混合物に変化しますが、低温では単斜輝石に変化します。^[5]クリストバライトの存在、気泡組織、およびその他の岩石学的観察から、月のパイロックスフェロイトは低圧および高温（火山）条件からの急速な冷却によって生成されたこと、つまり鉱物が準安定であることが示されている。ただし、変換速度は非常に遅く、パイロックスフェロイトは低温で 30 億年以上存在することができます。^[10]

_{パイロックスフェロイトの結晶構造には、7つのSiO4四}面体の繰り返し周期を持つシリコン-酸素鎖が含まれています。これらの鎖は、中心の金属原子が6つまたは7つの酸素原子に囲まれた多面体によって分離されています。単位格子には7つの不等価金属多面体があります。結果として生じる層は、パイロックスフェロイトでは（110）面に平行ですが、輝石では（100）面に平行です。^[11]

パイロックスフェロイトの化学組成は、以下の元素酸化物に分解できます。FeO（濃度44〜48％）、SiO ₂（45〜47％）、CaO（4.7〜6.1％）、MnO（0.6〜1.3％）、MgO（0.3〜1％）、TiO ₂（0.2〜0.5％）、Al ₂ O ₃（0.2〜1.2％）。マグネシウムは通常約0.8％含まれていますが、サンプルによっては検出できないほど低い濃度でした。^[5]
