プラン位置インジケーター

プラン位置表示器( PPI ) は、レーダー アンテナを画面の中央に表示し、そこからの距離と地上からの高さを同心円で表示するタイプのレーダー表示です。レーダー アンテナが回転すると、PPI 上の放射状のトレースも中心点を中心に回転します。これは最も一般的なタイプのレーダー表示です。

レーダーアンテナは、一定の仰角でレーダーサイトの周りを 360 度回転しながらパルスを送信します。その後、必要に応じて角度を変えたり、同じ角度で繰り返したりすることができます。ターゲットからの反射エコーはアンテナで受信され、受信機で処理されます。これらのデータの最も直接的な表示が PPI です。

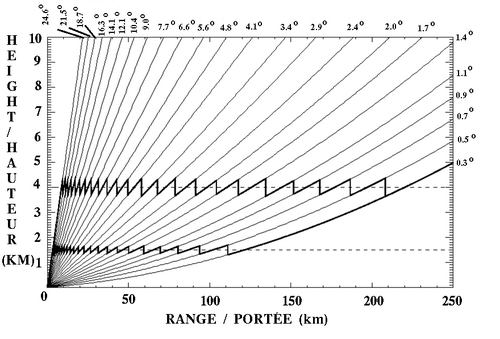

隣の画像に示されているように、エコーの高さはレーダーまでの距離とともに増加します。この変化は直線ではなく、地球の表面が湾曲してレーダーの地平線の下に沈むため、曲線になります。固定された設置の場合、北は通常、画像の上部に表示されます。小型船舶や航空機のレーダーなどの移動設置の場合、上部は船舶または航空機の船首または機首、つまりその進行方向(移動方向) を表し、これは通常、ルバー ラインで表示されます。一部のシステムでは、ジャイロコンパスからの入力を組み込んでディスプレイを回転させ、再び北を「上」として表示する場合があります。

また、表される信号はアンテナの 1 つの仰角での反射率のみであるため、アンテナの仰角ごとに 1 つずつ、一度に複数の PPI を持つことが可能です。

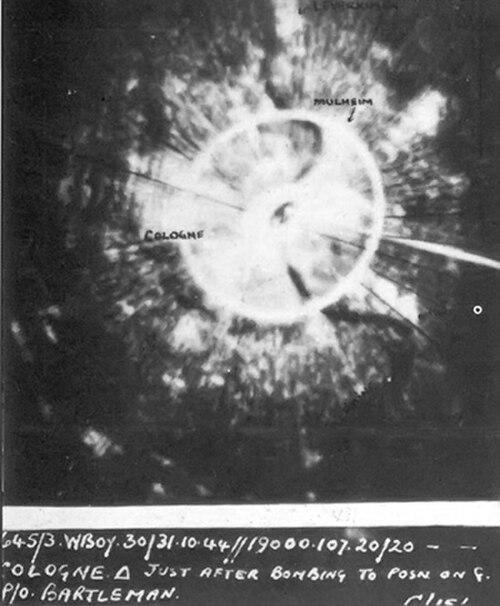

PPI ディスプレイは、第二次世界大戦が始まる前に、ベルリン郊外のJagdschloss実験レーダー システムで初めて使用されました。最初の量産型 PPI は、英国の電気通信研究施設で考案され、第二次世界大戦のH2S レーダー盲目爆撃システムに初めて導入されました。

もともと、データはブラウン管(CRT)にリアルタイムで表示されていたため、受信した情報を保存する唯一の方法は、画面の写真を撮ることでした。

1927 年 9 月に全電子式テレビを発明したアメリカ人のフィロ・テイラー・ファーンズワースは、これに重要な貢献をした^{[要出典] 。ファーンズワースは、彼が開発したブラウン管 (CRT) を改良し、それを「イアトロン」と名付けた。これは一般に}蓄光管と呼ばれている。このブラウン管は、画像を数ミリ秒から数分、さらには数時間にわたって蓄えることができる。画像が消えるまで約 1 秒間画像を維持するバージョンは、レーダーに有効であることがわかった。この消えにくい表示管は、レーダーが使われ始めた当初から 航空管制官によって使用されていた。

より高度なレーダー システムが開発されたことで、データをデジタル化してメモリに保存し、後からアクセスすることが可能になりました。

PPI は、特に航空管制、船舶航行、気象学、船舶や航空機の搭載など、レーダーにおける距離と位置の表示に関わる多くの分野で使用されています。PPI 表示は、特に水中戦において、ソナーデータの表示にも使用されます。ただし、水中での音速は空気中のマイクロ波に比べて非常に遅いため、ソナー PPI には、送信される音の「ピン」音ごとに拡大する円があります。気象学では、マルチアングル スキャンが利用可能な場合、競合する表示システムはCAPPI (Constant Altitude Plan Position Indicator) です。

コンピュータを使用してデータを処理することで、現代のソナーとライダーの設備はレーダーのPPI表示を模倣することもできます。^[1]
