電気通信において、配線盤はケーブルを終端処理する受動的な装置であり、任意の相互接続を可能にする。
例えば、電話交換局に設置されている主配線盤（MDF）は、加入者につながるケーブルと、DSLAMや電話交換機などのアクティブ機器につながるケーブルをそれぞれ終端処理します。加入者へのサービスは、電話回線と該当するDSLまたはPOTS回線回路との間にツイストペア線（ジャンパー線と呼ばれる）を手動で配線することによって提供されます。
放送技術において、分配フレームとは、機器室内に設置され、音声、映像、データなどあらゆる信号が通過する場所であり、スタジオやその他の内部・外部のポイント間で、ソースとデスティネーションを任意にルーティングおよび接続できる機能を持つ。接続は、はんだ付けまたは端子台を使用して行うことができる。分配フレームは生放送信号を伝送する可能性があるため、エアチェーンの一部とみなされる。
データ通信では、ビル配線盤（BDF）にはデータスイッチなどが設置されます。
特定の種類の信号の配信フレームには、多くの場合、特定の頭字語が付けられています。

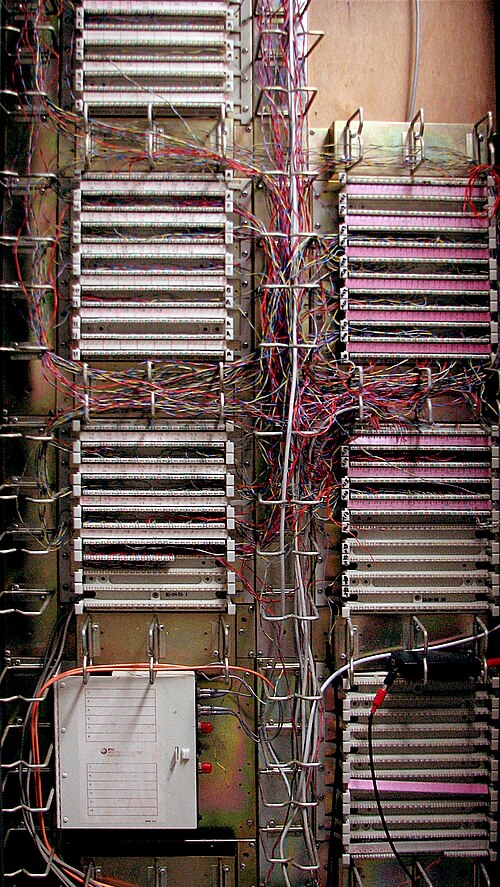

分配フレームは非常に大規模になることがあります。大規模な設備では、オーディオ分配フレームには、入力と出力にそれぞれ10,000本の独立した銅線が接続されることがあります（バランスオーディオ信号では、信号ごとに2本の線とアース線が必要です）。電話信号には独立したアース線は使用されませんが、都市部の交換局の中には、MDFに約250,000本の線が接続されているところもあります。これらのジャンパー線の設置と再配線は労力を要する作業であるため、業界では、いわゆるアクティブ分配フレームまたは自動主分配フレームを考案する試みがなされてきました。これらの普及を阻む主な問題は、コストと信頼性です。

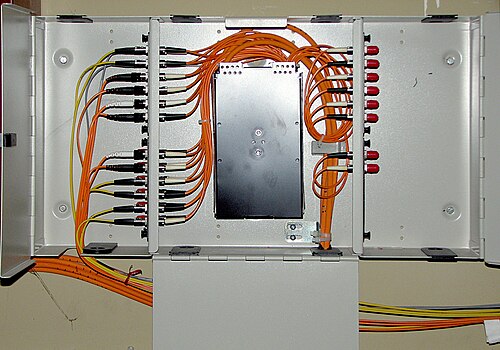

最新のデジタルミキシングコンソールは、分配フレームまたはルーターの制御点として機能し、複数のスタジオ（同じ場所にある複数のラジオ局やテレビ局を含む）からの音声を同時に処理できます。各スタジオごとに1つずつといった複数の小型フレームは、光ファイバー（グランドループの解消にも役立ちます）またはギガビットイーサネットで接続できます。これにより、数十本のフィードを壁（場合によっては床や天井）を通して1つのポイントに配線する必要がなくなるという利点があります。
