部品番号

部品番号（多くの場合、PN、P/N、部品番号、または部品#と略される）は、特定の業界で使用される特定の部品設計または材料の識別子です。その目的は、そのアイテムの参照を簡素化することです。部品番号は、単一の企業内、場合によっては複数の企業間で部品設計を明確に識別します。^[1] たとえば、ネジを指定する場合、「ハードウェア、ネジ、マシン、4-40、長さ3/4インチ、なべ頭、フィリップス」と言うよりも、「HSC0424PP」と参照する方が簡単です。この例では、「HSC0424PP」が部品番号です。データベースフィールドでは、「PN HSC0424PP」または「P/N HSC0424PP」というプレフィックスが付けられる場合があります。「部品番号」という用語は、アイテムまたはコンポーネント（アセンブリまたはパーツ）を参照するために緩く使用されることが多く、「アイテム番号」と同等であり、SKU（Stock Keeping Unit）などの他の用語と重複しています。

部品番号は部品設計の識別子(そのインスタンス化とは無関係) であるのに対し、シリアル番号はその部品設計の特定のインスタンス化の一意の識別子です。言い換えると、部品番号は、特定の (物理的な) 部品がその 1 つの一意の設計に基づいて製造されていることを識別します。シリアル番号を使用すると、特定の (物理的な) 部品 (1 つの物理的なインスタンス) が識別され、その直後にスタンプ、機械加工、または押し出された次のユニットと区別されます。この区別は必ずしも明確ではありません。自然言語では、部品設計とそれらの設計の特定のインスタンス化の両方を「部品」という同じ単語で参照するため、区別があいまいになるからです。したがって、今日 P/N 12345 のマフラーを購入し、来週の火曜日に P/N 12345 の別のマフラーを購入した場合、暗示される意味に応じて、「同じ部品の 2 つのコピー」または「2 つの部品」を購入したことになります。

部品を使用する企業は、その部品を製造するさまざまなメーカーとは異なる部品番号を使用することがよくあります。これは、カタログ ハードウェアの場合に特によく見られます。同じまたは類似の部品設計 (たとえば、特定の長さの特定の標準ねじ山を持つネジ) が、多くの企業によって製造される可能性があるためです (1 社または少数の企業によってのみ製造される独自の部品設計とは対照的です)。

たとえば、「ハードウェア、ネジ、機械、4-40、長さ 3/4 インチ、フィリップス」を参照する場合:

• メーカーAは部品番号「4-40-3/4"-pan-phil」を使用します。
• 製造元 B は部品番号「100-440-0.750-3434-A」を使用します。
• メーカーCは部品番号「TSR-1002」を使用します。

このようなネジを使用する企業は、各サプライヤーが同じ仕様で部品を製造しているため、これらのメーカーのいずれかからネジを購入する可能性があります。このようなネジを識別するために、ユーザーはこれらのメーカーの部品番号を使用したくないのです。

• あるメーカーは受け入れられるが、他のメーカーは受け入れられないということを意味する。
• 使用するすべての部品の部品番号に一貫した形式を使用したいと考えています。

したがって、ユーザーは独自の部品番号付けシステムを考案します。このようなシステムでは、ユーザーはそのネジに部品番号「HSC0424PP」を使用できます。

また、産業部門と商業部門の間で共通言語を確立するための統一されたスキームに基づいて、生産者と消費者が製品を体系化することを支援する国家および業界団体の取り組みもいくつかあります。例:

• イランコードとして知られるイランの国家分類・コード化システムは、製品を全国的に統一された方法でコード化する 16 桁のコードです。
• 米国政府、特に国防総省は、数十年にわたって、AN (陸軍海軍) や MS (軍事規格) のハードウェア分類および番号付けシステムなど、政府とそのサプライヤーが使用できるさまざまな部品番号付けシステムを標準化してきました。
• 航空宇宙産業協会はNAS システム (National Aerospace Standards) を管理しており、これは徐々に AN システムと MS システムに取って代わりつつあります。
• ASMEは、 B18 ファスナー製品の B18.24 部品識別番号 (PIN) コード システム標準でファスナー仕様の体系化を提供しています。

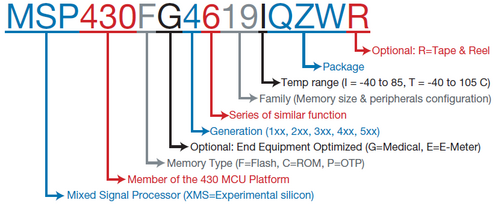

一般に、部品番号付けシステムには、重要な (別名「インテリジェント」) と重要でない (別名「非インテリジェント」) の 2 種類があります。

• 重要な部品番号付けシステムでは、部品番号はエンコード システムに従ってインテリジェントに割り当てられ、コンポーネントの顕著な特性を示します。たとえば、ネジの部品番号は「HSC0424PP」です。この場合、文字はコンポーネントの特性を示します。
  • H = 「ハードウェア」
  • S = 「機械ねじ」
  • C0424 = 「4-40、長さ3/4インチ」
  • PP = 「パンヘッドフィリップス」
• 重要でない部品番号付けシステムでは、部品番号は、連続的または任意など、他の方法で割り当てられます。たとえば、ネジの部品番号が「1002」であっても、ネジのサイズ、シャンクの長さ、またはドライブ タイプについてはユーザーに何も知らせない場合があります。

企業では、意味のある番号付けシステムにより、長い説明ではなくコードからアイテムを識別することができます。ただし、コードが他の企業 (販売代理店など) によって使用されると、差異が生じて混乱が生じる可能性があります。

重要でない部品番号は割り当てや管理が簡単です。数字のカテゴリに続いて連番など、ある程度の構造を持たせることもできます。例: 231-1002 (2=ハードウェア、3=ネジ、1=プラス、1002 = 連番)。これにより、通常は数字とダッシュを含むキーパッドを使用して、片手で操作でき、もう一方の手は自由になるので、より効率的にデータを入力できます。その他の利点: 数字の方が扱いやすい^[要出典]、倉庫では製品を数字順に保管できます (たとえば、通路では、端から端に向かって数字を増やすことができます)。

多くの企業で使用されている部品番号付けの慣習として、「ダッシュ」の後に 1 桁または 2 桁 (場合によってはそれ以上) の数字が続く接尾辞を使用するという強い慣習があります。これらの接尾辞はダッシュ番号と呼ばれ、共通のアセンブリまたは部品ファミリに属する​​一連の詳細部品またはサブアセンブリを論理的に関連付ける一般的な方法です。たとえば、部品番号 12345-1、12345-2、および 12345-3 は、同じ部品ファミリの 3 つの異なるダッシュ番号です。

正確な印刷および文字エンコードの用語では、実際にはダッシュではなくハイフンが通常使用されます。ただし、「ダッシュ」という単語は、エンジニアリングおよび製造業界の話し言葉および書き言葉での使用に定着しており、「ハイフン番号」ではなく「ダッシュ番号」が標準用語です。これは、ほとんどの印刷の素人が文字やグリフを正確に 区別する必要がなかった、コンピューター以前の時代から来ています。

一部の企業では、ビュー指定子やサブパーツの吹き出しなど、図面上のダッシュ番号を丸で囲むという慣例に従っています。

広く普及しているもう 1 つの慣習は、図面番号を部品番号のルート (または幹) として使用することです。この慣習では、さまざまなダッシュ番号部品が通常、同じ図面のビューとして表示されます。たとえば、図面番号 12345 は、詳細部品 -2 (「ダッシュ 2」)、-3、-4、-8、および -11 で構成されるアセンブリ P/N 12345-1 を示します。現在部品定義が 1 つしか存在しない図面でも、図面番号に -1 (「ダッシュ 1」) を加えた部品番号で部品を指定することがよくあります。これは、ファミリに別の部品定義を追加する必要がある場合に備えて、部品番号付けシステムの拡張性を提供するためです。その場合、-2 (「ダッシュ 2」)、続いて -3 (「ダッシュ 3」) というように続きます。

企業によっては、部品番号と図面番号を共通のエンコードでエンコードしようとせず、任意に組み合わせる場合もあります。他の番号付け方式では、個別の図面番号はなく、図面は単に部品番号を再利用します。

多くの場合、1 つの図面に複数のバージョンの部品設計が指定されます。これにより、部品ファミリをカバーする 1 つの図面を簡単に更新でき、類似の部品の仕様を 1 つの図面に保持できます。例:

部品ファミリの表形式の一般的な用途は、ブッシングなどの一般的な設計内の複数の寸法です。

多くの企業では、部品の設計にほぼ準拠している (つまり、ほとんどが「印刷用」) が、意図的に特定の機能を欠いている部品を指定するために、通常のダッシュ番号の後に、またはダッシュ番号の代わりに特定の接尾辞を追加するのが一般的です。接尾辞は通常「インテリジェント」です。つまり、エンコード システムを使用しますが、エンコード システムは通常、企業固有のものです (したがって、部外者にとってわかりにくく、ほとんど役に立ちません)。

このような設計変更接尾辞の例としては、部品番号の末尾に「V」または「Z」を追加して、購入した部品のバリエーションを「塗装が少ない」、「メッキが少ない」、「穴がまだ開けられていない」、「意図的に 0.01 mm (0.00039 インチ) 大きくした」、またはその他数え切れ​​ないほど多くの変更のいずれかで指定することが挙げられます。通常、その意図は、問題の機能 (穴がまだ開けられていない、塗装がまだ吹き付けられていないなど) が、より上位の組み立てレベルで追加されること、または、現場の保守作業員が、特定のフィット (スライド フィット、軽いプレス フィットなど) を実現するために、小さめの部品と大きめの部品 (ブッシングなど) のキットから選択することです。

「エンジニアリング部品番号」と「製造部品番号」という用語が、「通常の」または「基本」部品番号 (エンジニアリング PN) と変更接尾辞付き部品番号 (製造 PN) を区別するために使用されることがあります。

航空機の胴体や翼、船舶の船体、自動車やトラックの車体など、反射対称性を持つ多くのアセンブリでは、互いに鏡像であることを除いて同一またはほぼ同一の部品のペアが必要です。(たとえば、飛行機の左翼と右翼、自動車の左フェンダーまたはドアと右フェンダーまたはドアなど)。これらの関連部品は、多くの場合、左側( LH )部品と右側( RH ) 部品として指定されます。これらの部品には、連続したダッシュ番号、つまり -LH および -RH 部品番号接尾辞を付けるのがよく行われます。図面にそのうちの 1 つだけを示し、対称的な対応部品を単に「反対」と述べるだけで定義することも珍しくありません。一般的な表記には、「左側が示され、右側が反対」または「-1、LH (示されている)、-2、RH (反対)」などがあります。

ファントム部品という用語は、アセンブリまたはサブアセンブリを集合的に構成する一連の部品を表すために使用されることがあります。この概念は、エンジニアリングおよび製造のデータベース管理(製品データ管理アプリケーションなど) で、発注、製造、または請求の目的で、特定のサブ部品の組み合わせを「1 つの部品」(つまり 1 つのデータベース レコード) と考えることが便利な場合に便利です。

部品、サブアセンブリ、およびより高度なアセンブリのエンジニアリングでは、特定の部品の定義を非常に明確に定義された概念として扱い、細部に至るまでエンジニアリング図面またはそれに付随する技術製品ドキュメント(TPD) で管理することが一般的です。これは、製造においてしばしば存在する懸念事項の分離のためです。この分離では、各部品のメーカー (社内部門またはベンダー) は、特定の小さな変動が許容されるかどうか (つまり、「部品がまだ機能するかどうか」または「アセンブリにまだ適合するかどうか」) を判断するために必要なすべての情報を持っていません。フィレットのサイズとエッジ ブレークは、製造スタッフが「簡単に言えば些細なことかもしれませんが、重要になる可能性があり、この場合どちらが正しいかは私たちにはわかりません」と言わざるを得ない詳細の一般的な例です。

しかし、このパラダイム (完全に固定された部品定義) の課題は、部品 A と「ほぼ同様」でありながら、部品 B と C の一部の機能も組み込んだ部品を取得する必要がある場合があることです。たとえば、次の上位アセンブリのモデルの新しいバリエーションでは、これが必要になる場合があります。部品設計のこの「ブレンド」は、非大量生産環境 (エンジニアリング ラボ、在宅ビジネス、または試作ツールルームなど) では非常に非公式に行われる可能性がありますが、懸念事項がより徹底的に分離されている場合 (一部の生産がベンダーにアウトソースされている場合など) は、より綿密な検討が必要です。後者の場合、合成部品と呼ばれる新しい部品定義が作成されます (定義がさまざまな他の部品の機能を合成するため)。理想的には、その後、新しい図面で正式に定義されますが、ビジネスの世界の不完全な現実では、時間と費用を節約するために、既存の図面数枚と合成する機能に関するメモで構成される即席の TPD が準備されることがよくあります。

今日では、部品番号（およびシリアル番号やその他の情報）が、バーコードやQR コードなど、機械で読み取りやすい方法で部品にマークされるのが一般的です。また、今日の高度な光学文字認識（OCR）技術により、アラビア数字やラテン文字などの人間が読める形式の文字を機械で読み取ることができるようになりました。主要な部品マーキング規格の現在の改訂版（米軍のMIL-STD-130など）では、機械で読み取り可能な情報（MRI）と人間が読み取り可能な情報（HRI）の最も有利な組み合わせを成文化するために苦労しています。
