電気回路網において、寄生インピーダンスとは、電気部品の本来の目的には望ましくない回路要素（抵抗、インダクタンス、または静電容量）のことです。たとえば、抵抗器は抵抗を持つように設計されていますが、望ましくない寄生容量も持っています。
寄生インピーダンスは避けられません。すべての導体には抵抗とインダクタンスがあり、双対性の原理により、インダクタンスがあるところには必ず静電容量も存在します。コンポーネント設計者は寄生要素を最小限に抑えるよう努めますが、完全に排除することはできません。ディスクリート コンポーネントのデータシートには、回路設計者が望ましくない影響を補正できるように、寄生値が詳細に記載されていることがよくあります。

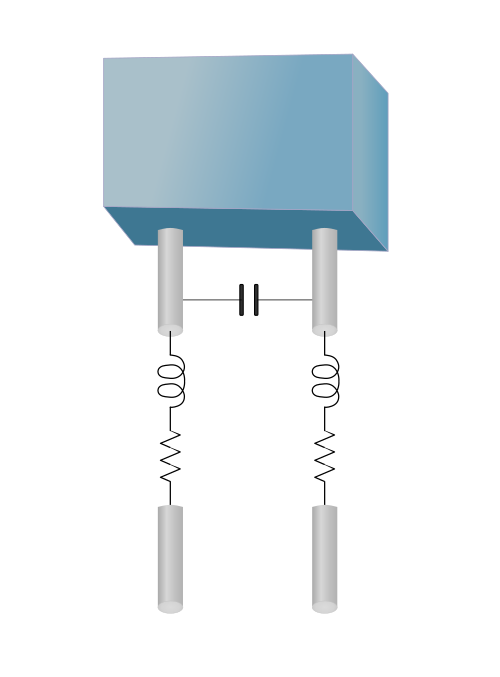

コンポーネントの寄生インピーダンスが最も一般的に見られるのは、コンポーネントのリード線の寄生インダクタンスと抵抗、およびコンポーネントのパッケージの寄生容量です。インダクタやトランスなどの巻線コンポーネントの場合、巻線の個々のターン間に存在する寄生容量の影響も重要です。この巻線の寄生容量により、インダクタは自己共振周波数と呼ばれる特定の周波数で共振回路として動作します。この点 (およびそれを超えるすべての周波数) では、コンポーネントはインダクタとして役に立たなくなります。
寄生インピーダンスは、等価回路内の集中コンポーネントとしてモデル化されることが多いですが、これは必ずしも適切ではありません。たとえば、前述の巻線間容量は、実際には巻線全体にわたって分散された要素であり、特定の場所にあるコンデンサではありません。設計者は、コンポーネントで目的の機能を実現するために寄生効果を利用することがあります。たとえば、ヘリカル共振器やアナログ遅延線を参照してください。
非線形寄生要素も発生する可能性があります。この用語は、集積回路上に形成される寄生構造を説明するためによく使用されます。この寄生構造では、 2 つ以上の意図されたデバイスまたは機能に属するpn 接合から不要な半導体デバイスが形成されます。コンデンサの誘電体の寄生効果やインダクタの寄生磁気効果にも、周波数や電圧によって変化する非線形効果が含まれており、線形の集中コンポーネントまたは分散コンポーネントでは適切にモデル化できません。
