海軍水上戦闘センタークレーン部門

海軍水上戦闘センタークレーン部門
NSWC クレーンエンブレム
アクティブ	1941年～現在
国	アメリカ合衆国
支店	アメリカ海軍
駐屯地/本部	クレーン、インディアナ州
モットー	「私は誇りを持ってクレインで働いています。」
司令官
現在の 司令官	キャプテン・レックス・ブーニョバス

海軍水上戦闘センタークレーン部門（NSWCクレーン部門）^[1]は、インディアナ州の海軍支援活動クレーン（NSAクレーン）に所在する主要なテナント司令部です。^[2]

NSA クレインは、インディアナ州ブルーミントンの南西約 25 マイル (40 km) に位置するアメリカ海軍の基地で、主にマーティン郡にありますが、一部はグリーン郡とローレンス郡にも広がっています。当初は 1941 年に兵器局の下で、第 1 次補足国防予算法に基づいて兵器の製造、試験、保管を行う海軍弾薬庫として設立されました。基地はウィリアム M. クレインにちなんで名付けられました。この基地は地理的に見て世界で 3 番目に大きい海軍基地で、約 3,300 人が働いています。最も近いコミュニティは施設の北西隅に隣接する クレインという小さな町です。

1990 年代から 2000 年代にかけて、米軍では、単一目的の施設ではなく、複数の機能をサポートする基地の需要が高まっており、クレーンは、幅広い開発およびサポート業務を引き受けてきました。これには、遠征戦闘システム、艦隊の保守と近代化、レーダー、電力システム、戦略システム、小火器、水上および空中電子戦、暗視システム、および水中戦闘システムが含まれます。クレーンは、米海軍の次期DD(X)級駆逐艦および沿海域戦闘艦(LCS)のシステム開発にも携わっています。

クレーンの作戦は、戦略任務、電子戦、遠征戦という3つの重点分野に分かれています。^[3]

「抑止 – 防御 – 打ち負かす」

戦略任務重点分野は、米国とその利益を攻撃する敵国の意志と能力を変える国防総省の活動の全範囲を網羅しています。

重要なインフラの保護

クレイン社は、統合核兵器セキュリティシステムの配備を担当する海軍戦略プログラム局の調達エンジニアリングおよび技術サポート担当者です。

フルスペクトルレーダーエンジニアリングサポート

Crane は、空軍の弾道ミサイル早期警戒システムの維持と近代化のための幅広いシステム エンジニアリングの専門知識を提供します。

フライトシステム

Crane は、戦略プラットフォームの飛行システムのシステム エンジニアリング設計、分析、テスト、評価をサポートします。

ランチャーシステム

Crane は、海軍の戦略システム プログラムの戦略兵器システムおよび攻撃兵器制御システムに、製品およびサブシステムのエンジニアリングとロジスティクスを提供しています。

モデリングとシミュレーション

フライト システム部門 (コード GXM) は、攻撃兵器制御システムや対抗計測システムなど、海軍の戦略兵器システムの電子部品とサブシステムをモデル化およびシミュレートします。分析には、信号モデリングおよびシミュレーション (M&S) 技術、回路 M&S 技術、およびモーメント法 (MoM) を使用した信号処理、信号整合性 (SI)、および電磁両立性/電磁干渉 (EMC/EMI) が含まれます。特定の信号 M&S ツールには Matlab/Simulink が含まれ、特定の回路 M&S および MoM ツールには Agilent Technologies Advanced Design System (ADS) と Agilent Momentum が含まれます。

プラットフォームおよび発射システム部門 (コード GXP) は、次のものをモデル化およびシミュレーションします。

1. 潜水艦、発射管、ミサイルのコンポーネントとサブシステム。これには、ミサイル発射試験機 (LTV)、バラスト輸送装置、水中聴音器が含まれます。解析には、有限要素法 (FEM) を使用した応力、熱、モーダル、音響が含まれます。特定の FEM 解析ツールには、ANSYS と ABAQUS が含まれます。
2. ミサイル加熱・冷却 (MHC) と水中発射 (UWL) を含む共通ミサイル コンパートメント (CMC) のコンポーネントとサブシステム。解析には、有限体積法 (FVM) と FEM を使用した数値流体力学 (CFD) が含まれます。特定の CFD ツールには、ANSYS Fluent と ABAQUS CFD が含まれます。
3. プラットフォームと発射管の電子システムとサブシステム。解析には、回路モデリングとシミュレーション (M&S) 技術と結合境界要素法と有限要素法 (BEM/FEM) を使用した電磁両立性/電磁干渉 (EMC/EMI) が含まれます。特定の回路 M&S ツールと BEM/FEM ツールには、ANSOFT Simplorer と ANSOFT Q3D Extractor が含まれます。

テクノロジーおよびインフラストラクチャ保護部門の戦略テストおよび検証システム部門コード GXQP は、戦略兵器システムの調整をモデル化し、シミュレートします。要件検証のための分析は、Matlab/Simulink を使用して実行されます。

レーダー システム エンジニアリング部門 (コード GXR) では、次のものをモデル化およびシミュレーションします。

1. マイクロ波およびレーダー機器の電子部品およびサブシステム。解析には、回路モデリングおよびシミュレーション (M&S) 技術とモーメント法 (MoM) を使用した電磁両立性/電磁干渉 (EMC/EMI) および信号整合性 (SI) が含まれます。特定の回路 M&S および MoM ツールには、Agilent Momentum を備えた Agilent Technologies Advanced Design System (ADS) が含まれます。
2. マイクロ波管内の電子銃。解析には、有限要素法 (FEM) を使用した電位と電界の計算が含まれます。特定の FEM 解析ツールには、ANSOFT Maxell 2-D および 3-D 定常状態および過渡電磁場ソルバーが含まれます。
3. 導波管とアンテナ。解析には、FEM とモーメント法 (MoM) を使用したアンテナ パターン/パフォーマンスの決定が含まれます。特定の FEM および MoM 解析ツールには、ANSOFT HFSS、Agilent EMPro、FEKO、CST Microwave Studio などがあります。

「スペクトルをコントロールし、戦いをコントロールする」

電子戦は、電磁スペクトルを制御したり敵を攻撃したりするために電磁エネルギーを使用するあらゆる軍事行動をサポートします。

発達

クレーンは、米海軍の航空機で使用されるすべての赤外線対抗手段を開発、製造しています。

テストと評価

クレーンは、開発テスト、運用評価、運用テストなどのEW T&Eイベントをサポートする唯一のCOMOPTEVFOR認定テスト施設を開発し、運営しています。

持続

クレーンは、航空、地上、水上、潜水艦の電子戦システムに関する国防総省のエンジニアリング、ロジスティクス、メンテナンス機能を 1 つの施設で提供する唯一の企業です。

トレーニング

クレーンは陸軍の即席爆発装置（IED）に対抗する能力の向上を支援しています。

モデリングとシミュレーション

遠征電子戦部門は、対無線制御 IED 電子戦 (CREW) システム、IED 用の無線制御トリガー デバイス、RCIEDS の交戦と無効化に関係する RF 伝播経路をモデル化してシミュレートし、以前のフィールド テストを制御された実験室環境で実行できるようにします。

IR/RF システム技術部門の海軍赤外線対抗手段有効性研究所 (NICEL) は、航空機対抗手段の開発をサポートするために、脅威となる IR ミサイルと航空機の交戦をモデル化およびシミュレートします。

海上電子戦システム部門は、電子戦 (EW) システムの維持活動を自動化するシステム エンジニアリング維持システムをモデル化します。このモデルは、SysML モデリング言語と DoD アプリケーション フレームワーク (DoDAF) を使用する IBM Rational Rhapsody ツールを使用して作成されます。維持モデルは、実際または提案された交換部品の信頼性、数量、場所に基づくロジスティクスの遅延を含むライフ サイクル アクティビティと、電子戦システムのパフォーマンス ベース維持 (PBS) ソリューションをサポートするワークフローとプロセスを実装します。SysML と DoDAF を使用して、Crane の従業員、自動化ツール、電子戦システム、および PBS を実現するためのデータ間のやり取りをシミュレートします。

海上電子戦システム部門は、船舶搭載型電子戦 (EW) システムのモデリングとシミュレーションを提供しています。EW システムに対するさまざまな脅威の影響を特徴付け、システム パフォーマンスを向上させる技術を開発するためのシナリオが構築されています。無響環境で測定されたアンテナ パターンは、モデルの強化とシミュレーションの検証の両方に使用されます。

「迅速な対応 - 実証済みのソリューション」

特別任務は、特殊作戦、非正規戦争、河川作戦に従事する軍隊を支援する。

機動性と操縦性

クレーンは、6週間で USAFのフォースプロテクションHMMWV向けの初の対スナイパーエンクロージャを設計、構築、配備しました。

特殊弾薬と武器

クレインは、USSOCOMのSOF戦闘アサルトライフル（ SCAR） の開発、取得、配備、維持を担当するPMです。

センサーと通信

SOPMODは、イラク戦争/オマーン戦争中に特殊作戦現場に6000万ドル以上の地上戦闘最終アイテムを投入した。

トレーニング

クレーンは2006年度に500人以上の人員に小火器の運用とメンテナンスのトレーニングを提供しました。

モデリングとシミュレーション

特別任務の人間システム統合活動では、コンセプト モデリング ツールを使用して砲手のタスクを分析し、トレーニングとテストの方法を改善します。

小火器兵器システム部門では、適切な生存性を確保するために、武器の衝撃シミュレータを使用して、武器のアクセサリやその他の武器に搭載された電子機器の実弾射撃を強化しています。実際の武器から測定された衝撃プロファイルは、シミュレータで使用され、バッテリー、電気接続、および光学コンポーネントの生存性をテストします。この部門では、自動追跡ソフトウェアをテストするために、海の状態をシミュレートする 6 軸プラットフォームも使用しています。電気光学技術部門では、さまざまなアプリケーションでモデリング ツールを使用しています。たとえば、さまざまな市販のツールを使用して、次の操作を実行しています。

• 赤外線システムの性能を評価し、特定の光/電磁波波長に対する大気の影響を正確に予測する
• 異なる高度における光伝送と画像化に対する乱流の影響を予測する
• 現実的なシステムレベルの最小分解温度差（MRTD）テスト結果をシミュレートする
• 大気中を伝搬するレーザービームを目標までの距離にわたってモデル化する
• 範囲、シーン、センサーに基づいて空間周波数を計算する
• 電気光学センサーとI2管の最小分解コントラスト（MRC）を予測する
• タスク範囲のパフォーマンスを予測するために、画像システムと対話する人間のコントラスト閾値関数（CTF）を予測する
• イメージングシステムの変調伝達関数（MTF）を予測する
• 電気光学兵器とナビゲーションシステムの性能を予測する
• レーザーベースのアクティブイメージャーの性能をモデル化する
• ミッションの有効性、センサーシステム、環境条件を予測する
• コンセプトモデリングツールを使用して戦闘員のタスクを分析し、センサー、インターフェース、通信、テスト方法を改善します。

特別ミッション重点領域内の追加のモデリング機能では、一般的なモデリング ツール (有限要素解析、MATLAB、COMSOL など) と政府内で開発されたツールを使用し、電気光学現象、戦闘技術の応用、利点、新技術の取引スペースなどをより深く理解します。

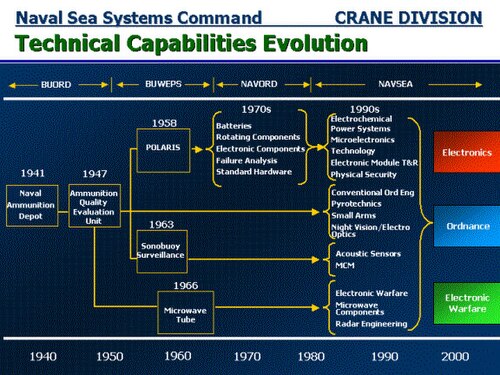

1940 年代後半、品質管理システムを拡張するために、弾薬品質評価ユニットが局に追加されました。1950 年代と 1960 年代に兵器の複雑さと高度化が進むにつれて、クレーンの活動、能力、専門知識は、新しく設立された兵器局の下で、小火器、ソノブイ監視、マイクロ波管、ポラリス ミサイル、および局に対するその他の科学的および工学的サポートを含むように範囲が拡大しました。

1960 年代、クレインは新設された海軍兵器システム司令部の指揮下に入り、兵站、運用エンジニアリング、修理、オーバーホール、設計を含む兵器システムの技術サポートを開始しました。1970 年代には、クレインはバッテリー、回転部品、電子部品、故障解析、暗視システムに関連する標準ハードウェアと新技術もサポートするようになりました。

1974 年、クレーンは海軍兵器システム司令部と海軍艦艇システム司令部の合併により設立された海軍海上システム司令部の管轄下に入りました。その直後の 1975 年に、クレーンの名称は、施設の本来の機能をより正確に反映した海軍兵器支援センターに変更されました。

1977 年、米国陸軍が通常弾薬の単一管理機関として指定されるという大きな変化が起こりました。その結果、テナント司令部であるCrane Army Ammunition Activity (CAAA) が設立され、基地での弾薬の装填、組み立て、保管を引き継ぎました。CAAA と Crane の強力なパートナーシップは今日も続いています。

1992 年、関連システム コマンドの下に戦闘センターが設立されたときに、クレインの名称はクレーン部門、海軍水上戦闘センターに変更されました。兵器部門から成長したクレインは、今日、多様で高度な技術を備えた製品ラインの現代的で洗練されたリーダーとして世界的に認められています。

2005年、基地再編閉鎖委員会は、クレイン基地の兵器研究、開発、調達、試験、評価などの既存の業務の大半を維持する一方、銃器・弾薬、戦闘システムのセキュリティ、エネルギー物質をチャイナレイク海軍航空兵器基地に移転することを勧告した。^[4]このBRACの変更により、基地の民間人の雇用は純減672人となった。^[5]

海軍支援活動クレーンには、さまざまなコマンドと部門があります。これらは次のとおりです。

• 海軍水上戦闘センタークレーン部門
• クレーン陸軍弾薬活動部は、米国国防総省に弾薬およびエネルギーの保管と配布、および先制攻撃および戦争予備兵器のサポートを提供します。
• グレートレイク産業衛生
• 防衛自動印刷サービス
• 海軍犯罪捜査局
• 防衛補給局派遣クレーン
• 海軍交換所
• 国防兵站局の国防再利用・マーケティング局部門
• 建設担当常駐職員 (ROICC)
• 爆発物処理
• アメリカ沿岸警備隊
• アメリカ陸軍予備役
• 共同テストおよび評価活動^{[永久リンク切れ‍ ]}
• 共同イノベーション・技術移行センター^{[永久リンク切れ‍ ]}

この基地は世界で3番目に大きい海軍基地で、約280平方キロメートル（110平方マイル）の領土を占めている。320ヘクタール（790エーカー）の湖であるグリーンウッド湖は、基地に完全に囲われている。USSコン スティチューションの再建に使用されたホワイトオークの木材は、この基地の「コンスティチューション・グローブ」として知られる木立から伐採されている。^{[6] [7]}
