スケール定規

スケール定規は、長さを測定し、測定値を一定の長さの比率で転送するためのツールです。一般的な 2 つの例として、建築家のスケールとエンジニアのスケールがあります。科学用語と工学用語では、直線距離を測定し、比例した直線測定値を作成するデバイスをスケールと呼びます。直線を引くデバイスは、直定規または定規です。一般的な用法では、どちらも定規と呼ばれています。

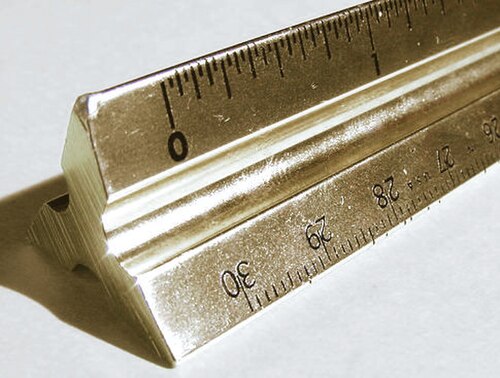

建築用スケールは、フロアプランや多面正投影図 などの建築図面の作成と測定を容易にするために設計された特殊な定規です。

このような図面の縮尺は実物大よりも小さいことが多いため、建築家の縮尺では複数の長さの単位と比例した長さの増分が特徴となっています。^[1]

精度と耐久性を保つには、寸法安定性と耐久性に優れた素材を使用する必要があります。スケールは伝統的に木で作られていましたが、現在では通常、硬質プラスチックまたはアルミニウムで作られています。

米国では、またメートル法化以前の英国、カナダ、オーストラリアでは、建築尺度は xインチ対フィートの比率で示されています(通常、x ″=1′-0″ と表記されます)。たとえば、「1 インチ対フィート」の尺度の図面から計測した 1 インチは、現実世界の 1 フィート (尺度 1:12) に相当します。...「2 インチ対フィート」の尺度で図面から計測した 1 インチは、現実世界の 6 インチ (尺度 1:6) に相当します。これは、真の無単位比率と混同しないでください。1:5 の建築尺度 (インチ対フィート) は、5 フィートが 60 インチなので、1:60 の無単位尺度 (インチ対インチ) になります。

米国で使用されている典型的な尺度は以下のとおりである: ^[1]

フルスケール、インチ、16分の1インチに分割

次のスケールは、通常、同じ 2 つの番号のインデックス ラインを使用してペアでグループ化されます (1 つのスケールは右から読み、もう 1 つのスケールは左から読みます)。

英国やその他のメートル法を採用している国で使用されている建築用スケール定規には、基本単位を参照せずに比率が記されています。したがって、図面にはスケール (比率) と使用されている測定単位の両方が示されます。

英国やその他の国では、建築図面で使用される標準単位はSI 単位の ミリメートル(mm) とメートル(m) ですが、フランスではセンチメートル(cm) とメートルが最もよく使用されます。

英国では、平らな定規として、建築家のスケールによく見られる一対のスケールは次のとおりです。

三角定規の場合、対になるスケールは次のとおりです。

あまり一般的ではないスケールは次のとおりです。

• 1:25/1:250
• 1:33 1 ⁄ 3
• 2:1

フランスのエンジニアリング部門や建築事務所では、次のようなスケールが使用されています。

• 1:100 / 1:300
• 1:200 / 1:400
• 1:250 / 1:500

エンジニアスケールは、距離を測定し、長さの固定比率で測定値を転送するためのツールです。通常はプラスチックまたはアルミニウムで作られ、長さは 300 ミリメートル (12 インチ) 強ですが、目盛りは 300 ミリメートルのみで、両端は目盛りが付いていないため、最初と最後の目盛りが消えることはありません。エンジニアスケールは、一般に青写真、ブルーライン、または特定のスケールの計画と呼ばれるエンジニアリング図面を作成するときに使用されます。たとえば、図面に「10 分の 1 サイズ」と記載されている場合は、紙自体の図面よりも大きい部分を示します。機械加工された部品を測定して仕様を満たしているかどうかを確認するために使用しないでください。

アメリカ合衆国では、この縮尺は1インチの小数点以下の分数に分割されていますが、断面が正三角形のような形をしており、測定用に6つの端を目盛りにすることができます。1つの端は10分の1インチに分割され、その後の端には20分の1インチ、30分の1インチ、40分の1インチ、50分の1インチ、そして最後に60分の1インチが直接マークされています。1:10、1:20、1:30、1:40、1:50、または1:60縮尺と呼ばれます。^[2]土木工学の用途では通常、1:10 (1″=10′) は詳細図にのみ使用されます。1:20と1:40の縮尺は作業計画に使用されます。1:60は通常、プロジェクトの広い領域を示すためにのみ使用されます。

1918年にフレンチは米国のエンジニアスケールを「土木技術者スケール」という用語で表現し、「プロットや地図の描画、問題のグラフィック解決に使用される」と言われました。^[3]
