マスパー

マスパーコンピュータ株式会社

業界	コンピューター
設立	1987年、37年前、アメリカ合衆国カリフォルニア州サニーベール (1987)
創設者	ジェフ・カルブ
廃止	1999 (1999)
運命	Accrue Software に買収

MasPar Computer Corporation は、 1987 年に Jeff Kalb によって設立されたミニスーパーコンピュータベンダー です。同社はカリフォルニア州サニーベールに拠点を置いていました。

カルブがデジタル・イクイップメント・コーポレーション（DEC）の集積回路製造部門の副社長だったころ、その部門の研究者たちはグッドイヤーMPP （超並列プロセッサ）スーパーコンピュータをベースにしたスーパーコンピュータを構築していた。DECの研究者たちは、次の方法でアーキテクチャを強化した。

• プロセッサ要素を1ビットではなく4ビットにする^[1]
• 各プロセッサ要素の接続性を 4 隣接から 8 隣接に増加します。
• すべての処理要素にグローバル相互接続を追加しました。これは、完全なクロスバー スイッチよりも実装が容易な 3 重冗長スイッチでした。

Digital 社が研究プロジェクトを商業化しないことを決定した後、Kalb 氏はこのミニスーパーコンピュータを販売する会社を設立することを決定しました。1990 年に第 1 世代の製品 MP-1 が納品されました。1992 年には後継の MP-2 が出荷されました。同社は 200 台以上のシステムを出荷しました。

MasPar はnCUBEとともに、Datamationのページで、競合企業Intelのハイパーキューブ パーソナル スーパーコンピューター ( iPSC ) とThinking Machines Connection Machineに対するDARPAのオープン ガバメント サポートを批判しました。

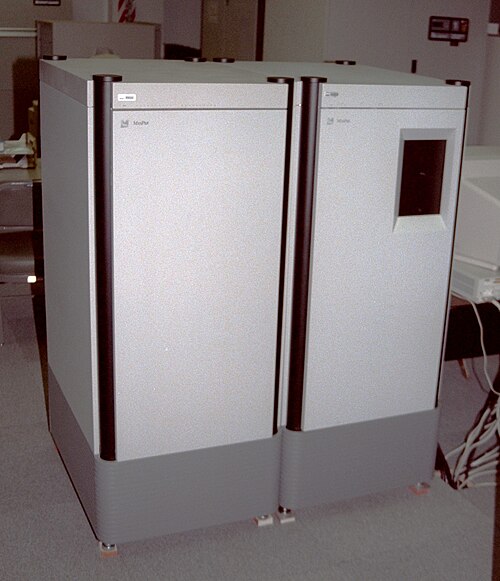

NASA ゴダード宇宙飛行センターの MasPar MP のサンプルは、コンピュータ歴史博物館に保管されています。

MasPar は、DEC がセカンド ソースとなったSIMDマシンファミリを提供しました。プロセッサ ユニットは独自のものです。

MP-3は存在しなかった。MasParは1996年6月にコンピュータハードウェア事業から撤退し、すべてのハードウェア開発を中止し、NeoVista Softwareという新しいデータマイニングソフトウェア会社に生まれ変わった。NeoVistaは1999年にAccrue Softwareに買収され、 2001年にJDA Softwareに売却された。^{[2] [3]}

MasPar は、ベクター マシンではなくSIMDスーパーコンピュータの製造元としてユニークです。このアプローチでは、 ALUの集合が中央ソースからブロードキャストされるプログラムをリッスンします。ALU は独自のデータ フェッチを実行できますが、すべて中央のアレイ コントロール ユニットによって制御されます。中央クロックがあります。通信の効率と低遅延に重点が置かれています。MasPar アーキテクチャは、処理、メモリ、通信の拡張とバランスをとるように設計されています。

Maspar MP-1 PEと、その後のバイナリ互換Maspar MP-2 PEは、社内で設計されたフルカスタム CMOSチップであり、 ^[1] HPやTIなどのさまざまなベンダーによって製造されています。

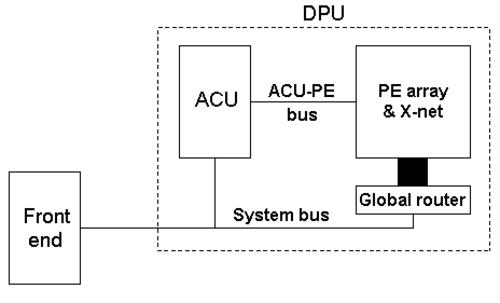

アレイ制御ユニット (ACU) は命令フェッチを処理します。これはロード ストア アーキテクチャです。MasPar アーキテクチャは、広い意味でハーバードです。ACU はマイクロコード化された命令フェッチを実装しますが、RISC のように 1 クロックあたり 1 命令を実現します。データ フェッチ機能を備えた演算ユニット (ALU) は、チップあたり 32 個実装されています。各 ALU は、最も近い 8 つの ALU に接続されています。エッジ接続はチップ外にあります。この方式では、周囲をトロイドでラップできます。キャビネットの範囲内で最大 16,384 個のユニットを接続できます。グローバル ルーター (基本的にはクロスバースイッチ) は、プロセッサ アレイに外部 I/O を提供します。

MP-2 PE チップには 32 個のプロセッサ要素が含まれており、各要素には浮動小数点付きの完全な 32 ビット ALU、レジスタ、バレル シフタが含まれています。命令フェッチ機能のみが削除され、ACU に配置されています。PE 設計は、チップ上で文字通り 32 回複製されています。チップは、DRAM、他のプロセッサ アレイ チップ、および通信ルーター チップとインターフェイスするように設計されています。

各 ALU (PE スライスと呼ばれる) には、整数と浮動小数点の両方に使用される 64 × 32 ビット レジスタが含まれています。レジスタは、ビットとバイトの両方でアドレス指定可能です。浮動小数点ユニットは、IEEE形式の数値の単精度および倍精度の演算を処理します。各 PE スライスには、データ メモリ アドレスとデータ用の 2 つのレジスタが含まれています。各 PE には、1 ビットのシリアル ポートが 2 つあり、1 つは最も近い隣接ノードへの受信通信用、もう 1 つは送信通信用です。通信の方向はグローバルに制御されます。PE には、I/O 用のグローバル ルーターへの受信パスと送信パスもあります。ブロードキャスト ポートを使用すると、データの単一インスタンスを並列データに「昇格」できます。または、グローバル データを「OR 演算」してスカラー結果にすることもできます。

シリアル リンクは、プロセッサ間のレジスタ間通信を調整できる 1 MByte/sビット シリアル通信をサポートします。各プロセッサには、DRAM に実装された独自のローカル メモリがあります。プロセッサには内部メモリは含まれていません。マイクロコード化された命令デコードが使用されます。

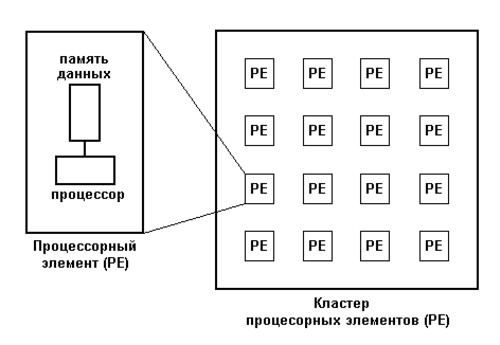

チップ上の 32 個の PE は、アクセス用に共通のメモリ インターフェイス (M マシン) を共有する 2 つのグループにまとめられています。グローバル スコアボードは、メモリとレジスタの使用状況を追跡します。メモリへのパスは 16 ビット幅です。ビッグ エンディアン形式とリトルエンディアン形式の両方がサポートされています。各プロセッサには独自の 64 KB のメモリがあります。直接および間接データ メモリ アドレス指定の両方がサポートされています。

このチップは 1.0マイクロメートル、2 レベル、メタル CMOS で実装され、消費電力は 0.8 ワットで、208 ピンPQFPにパッケージ化されています。比較的低い 12.5 MHz のクロック レートが使用されています。

Maspar マシンは、通常はVAX であるホスト マシンによってフロントエンド化されます。これらのマシンは、 FortranおよびCの拡張機能によってアクセスされます。完全な IEEE 単精度および倍精度浮動小数点がサポートされています。

ALU にはキャッシュがありません。メモリ インターフェイスは ALU データ アクセスと同等の速度で動作するため、キャッシュは必要ありません。

ALU はデータ メモリのメモリ管理を実装しません。ACU は命令メモリに デマンド ページングされた仮想メモリを使用します。

ギミックとして、MasPar は MP-2 PE チップをラミネートした名刺を配布しました。
