MOSテクノロジー6532

6532 RAM -I/O-Timer ( RIOT ) は、 MOS Technology 社やRockwell 社などのセカンドソースが製造した集積回路です。128バイトのスタティック RAM、2 つの双方向 8 ビット デジタル 入出力ポート、およびプログラム可能なインターバル タイマーが組み込まれています。この高度な統合により、 1970 年代後半から 1980 年代前半にかけて、複数の異なる集積回路(IC) の代わりになるものとして人気を博しました。

これは、Atari 2600 ビデオゲーム コンソールで使用されています。このチップは、 Haunted HouseやBlack HoleなどのGottlieb ピンボール マシン、Atari 810および1050ディスク ドライブ、Commodore の8050、8250、8250LP PETディスク ドライブにも採用されています。Atari 400および800コンピューターにRS-232インターフェイスを提供する Atari 850 インターフェイスは、2 つの 6532 チップを使用しています。

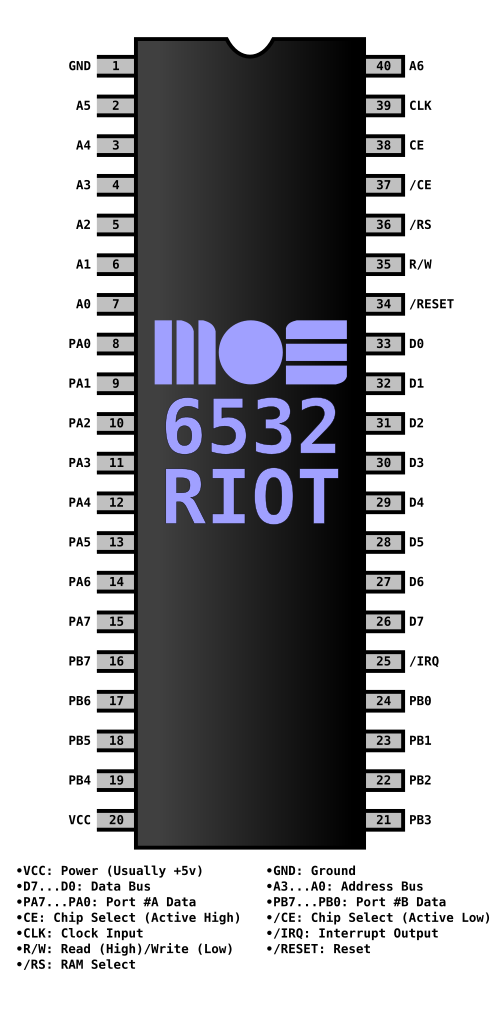

6532 IC は 1 MHzおよび 2 MHz バージョンで利用可能でした。フォーム ファクタはJEDEC標準の 40 ピンDIP (セラミックまたはプラスチック) でした。

• 6532 データシート (MOS) (GIF 形式、圧縮)
• 6532 データシート (Rockwell) (PDF 形式)
