M829

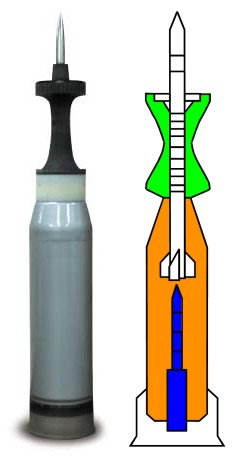

M829ダーツは弾道ノーズとアルミニウム製の6つの尾翼を備えています。砲身内には4つのアルミニウム製サボットが取り付けられており、砲身から弾丸が出た直後に4つの「花びら」に分離します。^{[ 2 ]}推進システムは、半燃焼性カートリッジ壁を備えた閉塞ケースベースを使用しています。総重量は41.1ポンド（18.6kg ）、ロッド径27mm （1.1インチ）の627mm （24.7インチ）DU貫通弾^{[ 2 ]}で、 8.1kg （18ポンド）のJA-2推進剤を使用して1秒あたり1,670メートル（5,500フィート/秒）の銃口速度に達します。最大有効射程は3,000m （3,300ヤード）です。ジェーンズによると、M829は最大2,000m （2,200ヤード）の射程で540mm （21インチ）のRHA鋼装甲を貫通できる。^{[ 3 ]}オリジナルのM829はもはや生産されておらず、M829A1、M829A2、M829A3に置き換えられている。対応する訓練用弾はM865で、価格は1,121ドルである。^{[ 2 ]}

M829A1（砂漠の嵐作戦の戦車乗員からは「銀の弾丸」と呼ばれた）は、1991年の砂漠の嵐作戦中にイラクのT-55およびT-72 M戦車に対してその性能を証明した。M829A1弾は重量20.9 kg（46 lb）、全長984 mm（38.7 in）である。7.9 kg（17 lb）のJA-19推進剤により、 5,600 bar（81,221 psi）のチャンバー圧力が生み出され、その結果、銃口速度は1,575 m/s（5,170 ft/s）となる。684 mm（26.9 in）の貫通体とそのサボットを合わせた重量は9 kg（20 lb）である。貫通体単体の質量は4.6 kg（10 lb）である。有効射程は3,000m （3,300ヤード）です。^{[ 4 ]}

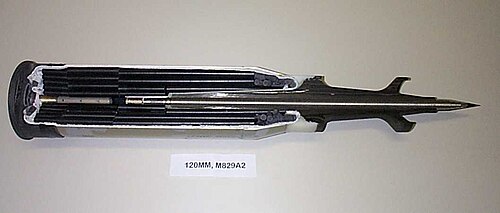

次世代弾薬である 120 mm APFSDS-T M829A2 は 1994 年に運用開始されました。これは、コンタクト 5を搭載したT-72戦車に対する試験で、米国の M1 エイブラムス戦車の 120 mm 砲から発射される M829 APFSDS の劣化ウラン貫通弾に対して耐性があることが示されたことに対する米国の即時対応でした。M829 APFSDS は、現在の戦車砲弾の中で最も強力なものの 1 つです。^{[ 5 ]} これは M829A1 に対する技術的改良です。ERA を「力ずくで」貫通するように設計されています。新しい弾薬の性能向上は、機密扱いですが、いくつかの新機能によるものです。これには、劣化ウラン貫通弾の構造品質を向上させる特殊な製造プロセスが含まれます。これ、サボット用の新しい複合材の使用、および新しい推進剤により、優れた貫通性能が実現されています。これらの特徴が相まって、M829A2の砲口初速はM829A1よりも約100m/s向上し（最大約1,675m /s）、作動圧力はわずかに低くなっています。砲弾の長さは780mm 、質量は9kgです。

2014年5月6日、米陸軍は、新型の戦時備蓄弾薬が米軍備蓄に追加されるのに伴い、老朽化し​​た劣化ウラン（DU）戦車砲弾7万8000発の非武装化と廃棄のため、防衛請負業者ゼネラル・ダイナミクス社に1200万ドルの契約を発注したと発表した。この契約にはM829A1およびM829A2砲弾が含まれる。^{[ 6 ]}

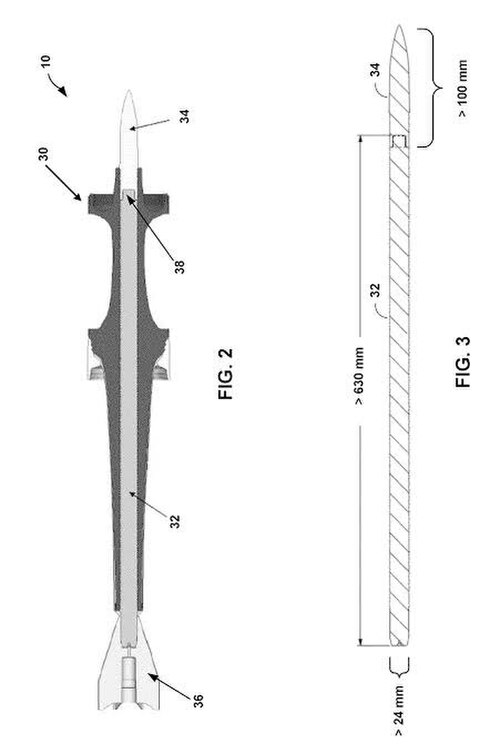

M829A3は、新型のKaktusタイプのような将来の装甲防御方法に対抗するために設計された改良型で、 Chiorny Oriol（黒鷲）戦車などの試作戦車に搭載され、後にRelikt（ERA）に発展しました^{[ 7 ] [ 8 ]。} 2003年3月に型式分類基準が完了しました。輸出制限（国際武器取引規則（ITAR）を参照）のためか、この弾薬について一般に知られていることはほとんどありません。M829A3は、より効率的な推進剤RPD-380を使用して、砲口速度を向上させています。M829A3弾の総質量は22.3 kg（49 lb）、長さは892 mm（35.1 in）です。8.1 kg (18 lb)の RPD-380 スティック推進剤を使用し、 10 kg (22 lb)のサボットと劣化ウラン棒の貫通体アセンブリを加速し、銃口速度は1,555 m/s (5,100 ft/s)です。^{[ 8 ]} Orbital ATK が提出した特許によると、貫通体は 2 つのセクションで構成されており、長さ約 100 ミリメートル (3.9 in)の鋼鉄製の先端と、アルミニウム製のフィンとトレーサーベースを備えた 630 ミリメートル (24.8 in) の劣化ウラン棒で構成されています。貫通体の直径も22 mm (0.87 in)から25 mm (0.98 in)に増加し、貫通体の強度が 67% 向上し、ロシアの ERA で使用されている ERA 破裂板に対する耐性が大幅に向上しました。鋼鉄製の先端は、ERAを早期に起爆させることでERAを無効化するために使用され、結果として生じるERAの破裂板は、装甲を貫通するために使用される主DUロッドに部分的にしか影響を与えません。結果として生じる銃口エネルギーは12.1 MJ (890万ft⋅lbf)です。Lanz Odermatt計算機による貫通は、測定の誤差を考慮して、最大で最大720ミリメートルのRHAに対して約680ミリメートル (26.7717インチ)の貫通となります。M829A3は、切り替えられたプラスチックサボット弾を使用した訓練にのみ使用されます。これは、厚さ25ミリメートル(0.98インチ)の630ミリメートル(24.8インチ)のDU本体に100ミリメートル(3.9インチ)の鋼鉄製先端部を取り付け、1550m/s(5085fps)で目標RHA BHN 250で発射した場合の計算値です。サボットは複合材料でできています。このバリアントは、エイブラムス戦車の乗員によって非公式に「スーパーサボット」と呼ばれています。^{[ 4 ]}                  44口径M256砲から発射されるM829A3は、 ラインメタル55口径砲身から発射される120mm砲弾やロシアの2A46 125mm砲弾よりも砲口初速は低いものの、質量が増加したより大きな貫通体を使用することで、伝達される運動エネルギーを増加させている。^{[ 9 ]}

A4（旧E4）バリアントは、General Dynamics Ordnance & Tactical SystemsとAlliant Techsystems（ATK）^{[ 10 ]}によって開発されていましたが、2011年7月11日にATKが米陸軍のM1A2 SEP（システム強化パッケージ）エイブラムスMBT用のM829A4先進運動エネルギー（AKE）弾の開発と認定に関する7700万ドルの3年契約を獲得しました。^{[ 11 ]}

M829A4は、3枚の花弁状の複合サボットを備えた劣化ウラン貫通体を使用する第5世代APFSDS-Tカートリッジです。貫通体には、トレーサー付きの低抵抗フィンと風防および先端アセンブリが含まれています。^{[ 12 ]}推進剤は、-25～145 °F（-32～63 °C）の動作温度全体で一定の銃口速度を維持します。新しい先進可燃性カートリッジケースは以前のモデルと似ていますが、取り扱い時の乗員の安全性を向上させるためにスキブジョイントの位置が変更されています。2014年のM829A4弾2,501発の最初の注文の単価は10,100ドルでした。^{[ 6 ]} 2015年7月20日、Orbital ATKは、M829A4が最初の製品受入試験に合格し、生産に入ったと発表しました。2015年10月12日、オービタルATK社は、当該砲弾が最近M829A4として型式分類され、2016年初頭に開始される本格生産契約を獲得したと発表した。
