| M7銃剣 | |
|---|---|
 M7 バヨネット & M8A1 シース | |
| タイプ | 銃剣 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1964年～現在 |
| 使用者 | 米軍 |
| 戦争 | |
| 生産履歴 | |
| 設計 | 1944年M4銃剣 |
| メーカー |
|
| 生産 | 1964年～現在 |
| 建造数 | 約300万 |
| 仕様 | |
| 長さ | 11.75インチ（29.8cm） |
| 刃の長さ | 6.75インチ（17.1 cm） |
| ブレード タイプ | スピアポイント |
| 鞘 | M8、M8A1、M10 |
M7銃剣（NSN 1095-00-017-9701）は、アメリカ軍がM16ライフル用に使用した銃剣である。M4カービン銃やその他多くのアサルトライフル、カービン銃、戦闘用ショットガンにも使用できる。戦闘用ナイフや実用工具として使用できる。ベトナム戦争中にM16ライフルが配備された1964年に導入された。[1]
説明
M7 銃剣は、M1/M2 カービン銃用の朝鮮戦争時代のプラスチックグリップを備えた古いM4 銃剣と非常によく似ていますが、M7 の方がマズルリングが大きい点が異なります。M7 には、M16 ライフルの銃身の突起に接続する、M4 と同じ 2 レバー ロック機構があります。M4 ( M1 /M2 カービン銃)、M5 (M1 ライフル)、およびM6 銃剣(M14 ライフル) はすべて、第二次世界大戦のM3 戦闘ナイフから派生したものです。
M7はM14ライフル用のM6銃剣とは異なっている。[2]最も顕著な違いは、銃口リングの直径とロック機構である。M7のリリース機構は柄頭にあるが、M6にはガードの近くにバネ仕掛けのレバーがあり、これを押すと銃剣がリリースされる。両モデルはほぼ同じ長さで、同じ黒色仕上げで、M8A1（NSN 1095-508-0339）、またはそれ以降のM10（NSN 1095-00-223-7164）シースを使用する。
M7 の 1095 カーボン スチール ブレードの長さは 6.75 インチ (17.1 cm)、全長は 11.75 インチ (29.8 cm) です。ブレードの幅は 0.1875 インチ (0.476 cm)、重量は約 9.6 オンス (270 g) です。片方の刃は全長にわたって研がれており、反対側の刃は約 3 インチ (7.6 cm) 研がれています。ブレード自体には刻印はありません。クロスガードの下には、メーカーのイニシャルまたは名前と「US M7」が刻印されています (右の写真を参照)。滑り止めグリップは成形された黒のプラスチックです。スチール部品は、均一なダーク グレー/黒のパーカー仕上げです。
M7銃剣NSNは、NSN 1095-00-017-9701です。最初の契約業者はバウアー・オード社でした。コルト社（M16の製造元）とオンタリオ・ナイフ社は、軍向けにM7銃剣を多数製造し、現在も商業的に製造・販売しています。他の製造元には、カール・アイクホーン（コルト社）、コロンバス・ミルパー＆マニュファクチャリング（MIL-PAR）、コネッタマニュファクチャリング、フレイジャーマニュファクチャリング、ゼネラル・カトラリー（GEN CUT）、オンタリオ・ナイフ社、インペリアル・ナイフなどがあります。M7は、カナダ、西ドイツ、フィリピン、シンガポール、イスラエル、韓国、オーストラリアでも製造されました。
M7はアメリカ陸軍によって部分的にM9銃剣に置き換えられ、アメリカ海兵隊はOKC-3S銃剣に置き換えられました。陸軍、海軍、および米空軍は現在でもM7を使用しており、今後も長年使用し続ける可能性があります。
M8およびM8A1の鞘
この鞘には 2 つのバリエーションがあり、どちらもオリーブドラブのグラスファイバー製の本体と鋼鉄製の喉部を備えています。初期のバージョンの M8 鞘にはベルト ループしかなく、M1910 ヘイバーサックなどの荷物運搬用具に取り付けるための初期の銃剣鞘にあった二重フックはありませんでした。第二次世界大戦後に製造された改良型の M8A1 鞘には、M1910 の曲がったワイヤー フックが付いています。鞘の喉部フランジには、製造元のイニシャルとともに「US M8」または「US M8A1」と平らな鋼鉄部分に刻印されています。一部の M8 鞘は、後に M1910 フックを追加して改造されました。後の M8A1 鞘は、幅広の銃剣ハンドルに擦れる M5 銃剣のためのクリアランスを増やすために、ウェブ ハンガーのタブを拡張して改造して製造されました。[3]この鞘はM4、M5、M6、M7を含む戦後のすべてのアメリカの銃剣に適合します。また、 M3ファイティングナイフにも使用されました。

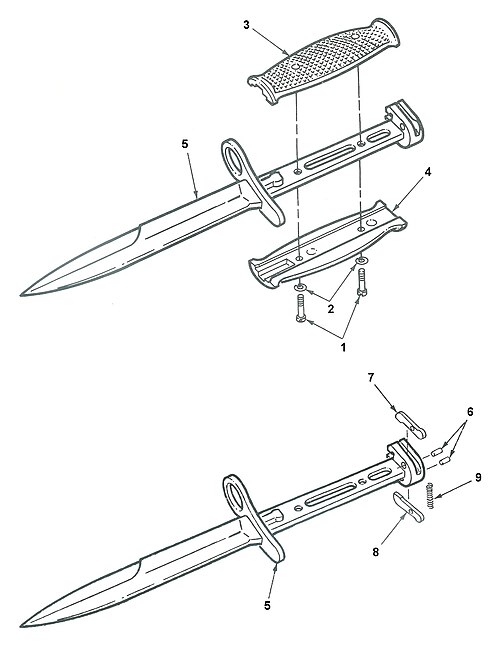

分解図
参照
- FN FNC
- M3 ファイティングナイフ
- M1カービンで使用されるM4銃剣
- M1ガーランドが使用するM5銃剣
- M14ライフルで使用されるM6銃剣
- M16ライフルとM4カービンで使用されるM9銃剣
- アメリカ軍の個別兵器一覧
