| M40 | |
|---|---|
 M40スナイパーライフル | |
| タイプ | スナイパーライフル |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1966年～現在 |
| 使用者 | アメリカ合衆国 |
| 戦争 | ベトナム戦争 レバノン内戦 グレナダ侵攻 湾岸戦争 アフガニスタン 戦争 イラク戦争 |
| 生産履歴 | |
| デザイナー | レミントンアームズ |
| 設計 | 1966 |
| 生産 | 1966年～現在 |
| バリエーション | M40A1 M40A3 M40A5 |
| 仕様 | |
| 質量 | M40A1: 6.57 kg (14.48 ポンド) M40A3: 7.5 kg (16.5 ポンド) |
| 長さ | M40A1: 1,117 mm (43.97 インチ) M40A3: 1,124 mm (44.25 インチ) |
| バレルの 長さ | 635 mm (25 インチ) (1:12 右ねじれ) M40A1:ハート(6 ランドと溝) M40A3:シュナイダーマッチグレード SS No. 7 (6 ランドと溝) |
| カートリッジ | 7.62×51mmNATO弾 |
| アクション | ボルトアクション |
| 銃口速度 | 777 m/s (2,550 ft/s) (175 gr. M118LR 使用時) |
| 有効射程距離 | 800メートル |
| 給餌システム | 5発一体型ボックスマガジン（M40、M40A1、M40A3） 10発取り外し可能ボックスマガジン（M40A5） |
| 観光スポット | スカウトスナイパーデイスコープ (SSDS) - シュミット＆ベンダー PM II 3–12×50。 |
M40ライフルは、アメリカ海兵隊が使用するボルトアクション式 狙撃銃である。[1] M40、M40A1、M40A3、M40A5の4つの派生型があった。[2] M40は1966年に導入された。1970年代にA1モデルへの移行が完了し、2000年代にA3、2009年にA5に移行した。 [3]
各M40はレミントン モデル700ボルトアクションライフルから製造され、クアンティコ海兵隊基地の米海兵隊の兵器工によって、多数の供給業者からの部品を使用して改造されている。[1]新しいM40A5が製造されており、A1は整備や修理のために兵器庫に送られるにつれて、A3やA5にアップグレードされている。このライフルには、望遠照準器のサブバリエーションや、ユーザーによる小規模な改造が数多く施されている。M40A5には、消音器やその他の銃口装置を使用できるように、取り外し可能なマガジンとねじ付きバレルが組み込まれている。

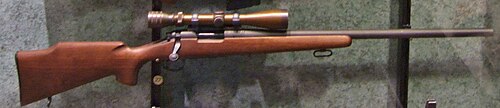

オリジナルのM40はレミントン700の軍用タイプ分類版であり、工場で製造され、一体型の木製ストックを備えていた。[1] M40A1とA3はマクミラン製のグラスファイバー製ストックに変更され、新しいスコープが装備された。[1] [4]両モデル（M40A1/A3）のトリガープルは3～5ポンド（1.4～2.3kg）である。[1]
海兵隊はM40をMk 13 Mod 7に置き換える計画を立てている。[5]
歴史
ベトナム戦争中、海兵隊は標準的な狙撃銃が必要であると判断した。[1]いくつかの可能性をテストした後、彼らはレミントンモデル40x ライフル（レミントン モデル700 ボルトアクションライフルの標的/害獣駆除バージョン）を700丁発注し、M40の名称を与えた。[1]ほとんどのライフルにはレッドフィールド 3-9x アキュレンジ可変スコープが取り付けられていた。時が経つにつれ、主に木製ストックの反りなど、いくつかの弱点が明らかになった。[1]
1970年代初頭、クアンティコ基地の米海兵隊の兵器工は、オリジナルのM40をM40A1に作り直し始めた。[1]このプロセスには、他の改良に加えて、オリジナルの木製ストックをマクミランA1グラスファイバー製ストックに交換し、オリジナルの3～9倍レッドフィールド可変倍率スコープを10倍ウンテル固定倍率スコープに交換することが含まれていた。[1] M40は、もともとジャック・カディとニール・ゴダードによって設計された。[1]ストックにはウィチタ・スリングスイベルとパックマイヤーのバットパッドが装備されていた。[1]
海兵隊は2004年にM40シリーズの代替品を検討し始めたが、SOCOMと協力しながら2009年まで要件を策定しなかった。陸軍のSOCOMの精密狙撃銃プログラムの結果が2013年に確定するまで、「21世紀の狙撃銃」の計画は一時停止されていた。 [6] [7]海兵隊は最終的に、主に大型弾の高コストと、武器の有効射程外でもキルを達成できる偵察狙撃兵の訓練のため、M40Aシリーズのアップグレードを継続し、7.62 NATO弾を維持することを決定した。[8]
2018年4月、米海兵隊はM40をMk13Mod7に置き換えると発表した。.300ウィンチェスターマグナム弾を使用するMk13は射程距離をM40の1,000メートルから1,300メートルに伸ばし、海兵隊の狙撃兵に米陸軍のM2010強化型スナイパーライフルと同等の能力を与える。[5]
バリエーション
M40A3
M40A3の開発は1996年に始まり、2001年に終了し[4] 、不朽の自由作戦中に配備されました。この兵器はイラクの自由作戦やその後の紛争で使用されました。2009年までM40A3という名称のままでしたが、正確な構成は時代とともに変化しました。ここでは、M40A3で使用されているコンポーネントについて説明します。
アクション: M40は常に.308ボルトフェイスのレミントン700ショートアクションをベースとしており、これはM40A3でも同じである。[9]これらのアクションは海兵隊の兵器工によって調整されており、トリガーガードアセンブリはDDロス社によって製造されているが、いくつかのM40A3はバジャーオードナンス社製のトリガーガードを使用している。[4] 2007年、海兵隊はDDロス社製のトリガーガードアセンブリをバジャーオードナンス社製のM5取り外し可能マガジントリガーガードに交換し始めた。[9]
銃身：銃身はシュナイダー635、25インチ、6溝、1:12インチのマッチグレード重銃身です。[9] [10]
ストック: 全てのM40A3の軍用ストックは、マクミラン・ファイバーグラス・ストック社製のベンチレスト型グラスファイバー製ライフルストックであるA4タクティカル・ライフルストックをベースとしており、ODグリーン色で鋳造されている。[4] [10]アクションはアルミニウム支柱でストックに埋め込まれており、銃身は「浮いた状態」 (アクションにのみ取り付けられている) になっているため、操作中にストレスがかからない。ストックには調整可能なプル長(バットストックスペーサーシステム経由) と、海兵隊製の調整可能なサドル型チークピースがある。[10]ストックには、6つのフラッシュマウントスリングスイベルカップがあり、前面と背面の各側に2つずつ、前面と後面の下側にそれぞれ1つずつある。[4]バイポッドスタッドが1つ、フォアエンドの下側にある。[10]
スリング: これまで M40A3 で使用されてきたモデル 1907 スリングは、Tactical Intervention Specialists が製造した Quick Cuff モデル 2 スリングに置き換えられました。
バイポッド：M40A3は、6～9インチのハリスノッチ付きスイベル型バイポッド（モデルS-BRM）と、プッシュボタンラチェット式バイポッドスイベルロック機構であるKMW Pod-Locを使用しています。[10]
デイスコープ：M8541 スカウトスナイパーデイスコープは、プレミアレティクルズが改造したシュミットアンドベンダーポリスマークスマンII LP 3-12×50です。[11] 2007年以降、このモデルはUnertl MST-100 10倍固定デイスコープに代わるものです。[10]このデイスコープには、背面に標準リング、前面に幅広のMAX-50リングを使用するBadger Ordnance USMC M40A3 34mmスコープリングが取り付けられています。[4]標準のフロントリングキャップは、Simrad KN200ナイトビジョンウェポンサイトの取り付けプラットフォームとして、SPA-Defense B634 34mmオスダブテールに交換されています。スコープとリングは、DD Ross 30分角ラグ付きピカティニーレールに取り付けられています。[4] [9]
M40A5
M40A5は2009年にM40A3に取って代わったが、2つのシステム間の進化はより長い期間にわたって徐々に起こった。M40A5とM40A3の主な違いは銃身である。A3のターゲットクラウンは、ねじ込み式マズルとストレートテーパードバレルに置き換えられ、シュアファイアマズルブレーキとサウンドサプレッサーを設置できるようになった。[12]すべてのM40A5には、バジャーオードナンス製の取り外し可能なマガジンシステムと、 AN/PVS-22暗視光学系用の前方レールマウントが装備されている。 [2]
比較
M40A6/A7
2013年7月25日、海兵隊はM40モジュラーストックプログラムの募集を発表した。アップグレードされた機能には、現在のM40アクションとバレルと互換性のある折りたたみ式ストックが含まれており、車両などの限られたスペース内での運搬用にライフルをよりコンパクトにし、光学機器やアクセサリを収容するフルレングスのレールが含まれています。M40A5には、暗視光学機器のスコープ以外のレールスペースが数インチしかないため、レールの長さを延長すると、より多くのアクセサリを取り付けることができ、狙撃兵はどのような状況でも標的に弾丸を当てることができます。契約締結の3か月後に納品が開始され、M40A5の在庫全体をアップグレードするために1,100個のストックが購入される予定でした。[13]レミントンは2014年11月に契約を獲得した。[14]最終製品はM40A7と命名され、2017年までに配備される予定だった。[15] M40A6は2016年6月に海兵隊で配備を開始した。[16]
M40とM24の違い
アメリカ陸軍もレミントン700/40xアクションをM24スナイパーウェポンシステムのベースとして使用しました。[1]陸軍とアメリカ海兵隊のライフルの主な違いは、アメリカ海兵隊のM40派生型が全長2.750インチ（69.85 mm）以下のカートリッジ（.308ウィンチェスター/7.62×51 mm NATOなど）用に設計されたレミントン700/40xのショートアクションバージョンを使用しているのに対し、陸軍のM24はレミントン700ロングアクションを使用していることです。[1] M24のロングアクションは、全長が3.340インチ（84.84 mm）までの.30-06スプリングフィールド弾や、7 mmレミントンマグナム弾、.300ウィンチェスターマグナム弾などのマグナム弾用に設計されているが、 7.62×51mm NATO弾（.308ウィンチェスターの軍用バージョン）などの短い弾薬も使用できる。[1]アメリカ陸軍がロングアクションを採用したのは、M24を.30-06スプリングフィールド弾用にするという当初の意図によるものであった。[17] M24は支給時に7.62×51 mm NATO銃身が装着されていたにもかかわらず、ロングアクションを維持することで、必要に応じて寸法的により大きな弾薬チャンバーにライフルを再構成することができた（これは、不朽の自由作戦中のより長い交戦距離の際に当てはまった）。 2014 年、最後の米陸軍 M24 ライフルが、.300 ウィンチェスター マグナム弾を使用する M2010 強化スナイパー ライフルに再構成されました。現在ライフルに装着されていない銃身は、通常、部隊の武器庫に保管されます。米海兵隊の M40A3 は 25 インチ (635 mm) のシュナイダー銃身を使用し、米陸軍の M24 は 24 インチ (610 mm) のロック クリーク 5R 銃身を使用します。
ユーザー
アフガニスタン：アフガニスタン国軍は米海兵隊から支給されたM40A5を受領した。[18]
マレーシア:マレーシア海軍のPASKALが使用[19] [信頼できない情報源? ]
フィリピン:フィリピン海兵隊が85丁のM40A5を購入し、2017年に納入された。[20]数丁のレミントンM700PライフルがM40A3規格に改造された。
アメリカ合衆国：アメリカ海兵隊が使用[1]
その他
- イラクの反乱の間、反乱軍は2004年6月に2丁のM40A1を捕獲し、続いて2005年8月に2丁のM40A3を死亡した米海兵隊員から捕獲した。[21] 2006年6月、イラク人狙撃兵が米海兵隊の狙撃兵に殺害された際に、最初の2丁のM40A1のうち1丁が回収された。[22]
