| M19 マシーネングラナトヴェルファー | |
|---|---|

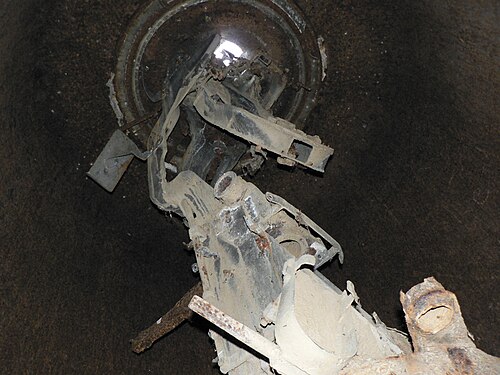

 ポーランド、ミエンジジェチのオーデル・ヴァルテ要塞のフェストゥングスフロントにある M19 マシーネングラナトヴェルファーの残骸。 | |
| タイプ | モルタル |
| 原産地 | ドイツ |
| 生産履歴 | |
| 設計 | 1934 |
| メーカー | ラインメタル・ボルジッヒ |
| 建造数 | 150 |
| 仕様 | |
| 質量 | 220キロ |
| シェル重量 | 0.9キロ |
| 口径 | 50ミリメートル |
| 標高 | +48° から +87° |
| トラバース | 360° |
| 発射速度 | 毎分60～120発 |
| 銃口速度 | 44～83メートル/秒 |
| 最大射程距離 | 50～750メートル |
M -19 マシーネングラナトヴェルファーは、第二次世界大戦中に使用されたドイツの 50 mm迫撃砲です。この迫撃砲は、常設の軍事基地を防衛する目的で 1934 年に開発されました。最大発射速度は毎分 120 発、射程距離は 750 メートルでした。
デザイン
ラインメタル・ボルジッヒ社によって開発されたこの兵器システムは、非常に重く複雑なもので、砲身とベースだけで220kgの重さがある。
この自動 5 cm 迫撃砲は、最大で毎分 120 発の爆弾を発射することができ、手動バックアップ付きの電動式でした。毎分 120 発の発射速度は、構造に大きな負担と摩耗を引き起こすため、めったに使用されませんでした。2 人の乗組員が 6 発の爆弾をクリップに装填しました。他の数人の乗組員がクリップを準備しました。1 人の砲手が武器を狙い、発射しました。
どのくらいのユニットが製造されたかは不明ですが、その数は 150 をはるかに超えることはまずないだろうと推定されています。ドイツの西の壁 (Westwall) に設置されていたものの一部は取り外され、大西洋の壁に設置されました。
M19 迫撃砲は、特に装甲ドームに搭載された機関銃と組み合わせて使用されるというアイデアでした。迫撃砲は、地形の低地や丘や尾根の反対側など、機関銃の射程外および直接照準が届かない「デッドゾーン」または「ブラインドゾーン」領域に発射される予定でした。このようにして、直撃からの避難を求める敵兵は野外に追い出され、機関銃が攻撃できるようになります。5 cm 砲弾には少量の高爆薬が充填されており、生成される破片もわずかでした。伏せ姿勢で避難を求めている兵士に効果を発揮するには、かなりの数の弾丸が必要でした。
R-633 バンカー
R-633バンカーはM19を防御するために設計された。[1] R-633は100台未満が製造された。[2] : 225 可能であれば、建物全体を地中に埋め、射撃用に屋根の平らな装甲開口部のみを残すことになっていた。バンカーへのアクセスは塹壕を経由していた。
迫撃砲の自動供給装置には、リフトに電力を供給するための三相電源が必要で、そうでない場合は弾薬を上に送らなければなりませんでした。以前のバージョンでは、フライホイールを使用して手動で供給していました。バンカーには 3,944 発の迫撃砲弾が収容されていました。照明は 24 V バッテリー システムで提供されました。電球が点灯して、発射速度 (毎分 40、60、80、または 120 発) を示しました。
各R-633は、壁と屋根の厚さが2メートルで、標準B強度で建設されました。標準どおり完全に埋める場合、1,900 m 3 を掘削する必要がありました。各バンカーには、845 m 3のコンクリート、40トンの鉄筋、および6.3トンのその他の鋼材が必要でした。[1] この兵器は、重量39トンの装甲ドームに設置されました。[3]
2つの装甲砲塔が設計された: [2] : 350
- 34P8 Panzerturm für 5cm M19 Maschinengranatwerfer mit Schachtring B 強度、1935 年設計
- 49P8 Panzerturm für 5cm M19 Maschinengranatwerfer は、 1935 年に設計された A-1 強度でした
（34 と 49 は設計の種類を示し、P は Panzer または装甲を表し、8 は年号の下 2 桁の合計（3+5=8）です）
R-633には14人の乗組員がおり、半数が迫撃砲を担当し、残りは現地の防衛に従事した。[4]
M-19の場所
- オルダニー- 2 [5]
- ボンテール渓谷（ヴィダーシュタンツネスト・ミュラーホフ）
- ロンギス湾 (Stützpunkt Steinbruch)
- ベルギー
- オーステンデの港 - 2 [4] [6]
- デンマーク - 20
- Stütspunkt Agger-Dorf (迫撃砲 No 135 はハンストホルム要塞に展示されています) [7]
- エスビャウシュトゥツプンクトグルッペ ブラーバンド[8]
- フランス - 48 [1]
- サン・ナゼール潜水艦基地（R633には含まれない）[9]
- ユタビーチの北[1]
- オイエ・プラージュ[1]
- Wn Lo25 Le Locmiquel、ロリアンの西[10]
- Ra230 Fort de la Cite d'Aleth、サン・マロ[11]
- ドイツ - 32
- 西壁のBヴェルケ- 32 [12]
- ガーンジー- 4 [13]
- ジャージー- 1
- ラ・コルビエール（一般公開）[14] [15]
- オランダ
- ブレスケンス
- ケルンヴェルク要塞 (フォルテイランド) - 2 [16]
- ノルウェー
- クリスチャンサン S - 2
- フィエル - 3 [2] : 232
- UボートバンカーBRUNO、ベルゲン（UBBへの設置は未完了） - 1 [2] : 232
- オルランド - 1
- ストルフォスナ - 1
- クリスチャンスン N - 2
- ボードー - 1
- キルケネス - 1 (おそらく 2)
- ポーランド
- オストヴァル防衛線
- ミェンジルジェツのオーデル戦車砲塔（観測用の49P8砲塔と438P01砲塔を装備） - 2 [4]
