ルナ16

*ルナ16*
	ルナ16
ミッションタイプ	月のサンプル回収
オペレーター	ソビエトの宇宙計画
コスパーID	1970-072A
SATCAT番号	4527
ミッション期間	12日間
宇宙船の特性
バス	イェ-8-5
メーカー	GSMZ ラヴォチキン
打ち上げ質量	5,725 kg (12,621 ポンド)
着陸質量	1,880 kg (4,140 ポンド)
ミッション開始
発売日	1970 年 9 月 12 日、13:25:52 UTC
ロケット	プロトン-K / D
発射場	バイコヌール 81/23
ミッション終了
着陸日	1970年9月24日 05:25 UTC
着陸地点	北緯47度24分東経68度36分 / 北緯47.400度東経68.600度 / 47.400; 68.600
軌道パラメータ
参照システム	月中心主義
半長軸	6,488.8 km (4,032.0 マイル)
偏心	0
ペリセレネ高度	111 km (69 マイル)
アポセレーネ高度	111 km (69 マイル)
傾斜	70°
期間	119分
エポック	1970年9月18日
月周回衛星
軌道投入	1970年9月17日
軌道	〜36
月着陸船
着陸日	1970年9月20日 05:18 UTC
リターン打ち上げ	1970年9月21日 07:43 UTC
着陸地点	0°30′49″S 56°21′50″E / 0.5137°S 56.3638°E / -0.5137; 56.3638
サンプル質量	101グラム（3.6オンス）
楽器
	ステレオ写真画像システム; サンプル収集用リモートアーム; 放射線検出器
	ルナプログラム

ルナ16号は、1970年に行われた無人宇宙ミッションで、ソ連のルナ計画の一環であった。月面に着陸し、月の土壌サンプルを地球に初のロボット探査機であった。 ^[4]^[5] 101グラム（3.56オンス）のサンプルは豊穣の海から持ち帰られた。これはソ連による初の月サンプル回収ミッションの、全体では3回目の月サンプル回収ミッションであった。

概要

この宇宙船は、上昇段と下降段の 2 つの接続段で構成されていました。下降段は、4 本の突出した着陸脚、燃料タンク、着陸レーダー、および 2 つの下降エンジン複合体を備えた円筒形の本体でした。

主降下エンジンは、高度と速度に基づいて機内コンピューターが決定したカットオフポイントに到達するまで機体を減速するために使用されました。カットオフ後は、低推力のジェットバンクを使用して最終着陸を行いました。降下段は上昇段の発射台としても機能しました。

上昇段は上部が丸い小さな円筒形で、再突入カプセルの中に密閉された円筒形の土壌サンプル容器を搭載していた。

宇宙船の降下段には、テレビカメラ、放射線および温度モニター、通信機器、そして月の土壌サンプルを採取するための掘削装置を備えた伸縮式アームが装備されていました。

ミッション概要

ルナ16号の自動ステーションは、予備的な地球周回軌道から月に向けて打ち上げられ、9月13日に1回の中間軌道修正を行った後、1970年9月17日に70度の傾斜角を持つ111kmの円形の月周回軌道に入った。この軌道から月の重力が研究された。9月18日と19日に2回の軌道調整が行われた後、近月は15.1kmに減少し、着陸に備えて傾斜角も変更された。9月20日午前5時12分（UTC）の近月で、メインブレーキエンジンが点火され、月面への降下が開始された。 6分後の午前5時18分（世界時）、探査機はウェッブ・クレーターの西約100キロ、ラングレンス・クレーターの北約150キロに位置する豊穣の海（Mare Fecunditatis）の北東部、南緯0度41分、東経56度18分の目標エリアに無事に軟着陸した。

これは月夜に行われた最初の着陸であり、太陽は約 60 時間前に沈んでいた。主降下エンジンは高度 20 メートルで停止し、着陸ジェットは 2.4 m/s 未満の速度で高度 2 メートルで停止し、その後垂直自由落下した。着陸時の宇宙船の質量は 1,880 キログラムだった。着陸から 1 時間も経たないうちに、06:03 UT に自動ドリルが月面を貫通し、土壌サンプルを採取した。7 分間の掘削後、ドリルは 35 センチメートルの深さで停止し、サンプルを引き上げて弧を描いて宇宙船の上部まで持ち上げ、メインの宇宙船バスに搭載された小さな球形カプセルに月の物質を堆積させた。その後、ドリルチューブ内のレゴリスの柱は土壌サンプル容器に移された。^[2]

月面で26時間25分過ごした後、9月21日07:43 UTに、宇宙船の上段が月から打ち上げられた。ルナ16号の下段は月面に留まり、月の温度と放射線のデータを伝送し続けた。3日後の9月24日、途中で軌道修正することなく直接上昇した後、カプセルは101グラムの月の土を積んで、毎秒11キロメートルの速度で地球の大気圏に再突入した。カプセルは1970年9月24日05:25 UTにカザフスタンのジェズカズガンの町の南東80キロメートルにパラシュートで降下した。黒っぽい玄武岩質の物質を分析したところ、アメリカのアポロ12号ミッションで回収された土と非常によく似ていることがわかった。^[2]

ドイツのボッフム天文台によると、宇宙船からは鮮明で良質のテレビ画像が送信されたという。ルナ16号はソ連の深宇宙探査計画における画期的な成功であり、このミッションでは地球外天体の表面から土壌サンプルを初めて完全に自動で回収した。

深さ27cmから採取された0.4825gのサンプルがイギリスに送られた。^[6]

遺産

ルナ16号の土壌の小さなサンプル3つ（0.2グラム）が1993年にサザビーズのオークションで44万2500ドルで売却された。^[10]このサンプルは2018年11月29日にサザビーズによって85万5000ドルで再販された。 ^[11]

1970年にルナ16号月探査機の飛行を記念して10コペイカ切手シリーズが発行され、月面への軟着陸、月面土壌サンプル回収カプセルの打ち上げ、そしてパラシュートによる地球への着陸という計画の主な段階が描かれました。

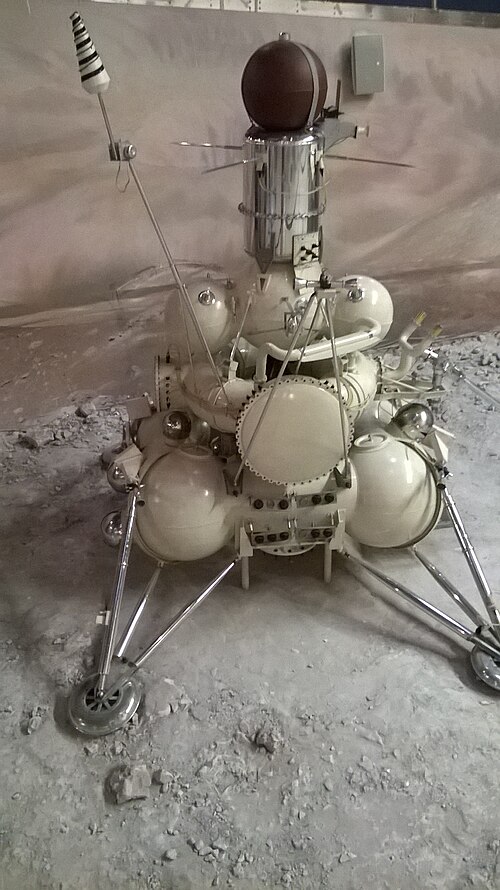

ルナ16号のレプリカは宇宙飛行記念博物館とツィオルコフスキー国立宇宙飛行史博物館に展示されている。

参照

参考文献

^ ab Siddiqi, Asif (2018). Beyond Earth: A Chronicle of Deep Space Exploration, 1958–2016 (PDF) (第2版). NASA History Program Office. ISBN 9781626830431。
^ abc Solar System Log、アンドリュー・ウィルソン著 (pp.60–63)、ジェーンズ・パブリッシング・カンパニー・リミテッド、1987年、ISBN 0 7106 0444 0
^ 「ソビエトとロシアの月探査」（PDF）。314ページ。2019年7月29日時点のオリジナルよりアーカイブ（PDF）。
^ バロウズ、ウィリアム E. (1999)。『この新しい海：最初の宇宙時代の物語』モダンライブラリー、p. 432。ISBN 0-375-75485-7。
^ Siddiqi, Asif A. (2018). Beyond Earth: A Chronicle of Deep Space Exploration, 1958–2016 (PDF) . NASA history series (second ed.). ワシントン D.C.: NASA History Program Office. p. 1. ISBN 9781626830424. LCCN 2017059404. SP2018-4041.
^ ピリンジャー、コリン・トレバー、ゴーワー、AP（1977年1月4日）。「ルナ16号と20号のミッションで採取された月の土壌の0.5gサンプル2つの分離と分割」。ロンドン王立協会哲学論文集。シリーズA、数学および物理科学。284 （1319）：137–143。Bibcode ：1977RSPTA.284..137P。doi ：10.1098 /rsta.1977.0003。S2CID 119730403 。
^ 「NASA - NSSDC - 宇宙船 - 詳細」。nssdc.gsfc.nasa.gov 。2015年11月8日閲覧。
^ 「NASA – NSSDC – 宇宙船 – 詳細」nssdc.gsfc.nasa.gov . 2015年11月8日閲覧。
^ 「NASA – NSSDC – 宇宙船 – 詳細」nssdc.gsfc.nasa.gov . 2015年11月8日閲覧。
^ ヴァン・ゲルダー、ローレンス (1995 年 12 月 2 日)。「FBI が地球上での月の石の盗難を再検討」ニューヨーク・タイムズ、24 ページ。
^ 「民間所有可能な、文書化された唯一の月のサンプル」Sothebys.com 2018年11月29日。
