| 閘門とダム第1号（フォードダム） | |
|---|---|
 フォード ロック アンド ダム | |
  ミネソタ州の第 1 閘門とダム (フォード ダム) の位置 | |
| 位置 | アメリカ合衆国ミネソタ州ミネアポリスおよびセントポール。 |
| 座標 | 北緯44°54′55″ 西経93°12′2″ / 北緯44.91528° 西経93.20056° / 44.91528; -93.20056 |
| オープン日 | 1932年に完成した閘門 |
| オペレーター |  アメリカ陸軍工兵隊、セントポール地区 |
| ダムと放水路 | |
| 押収物 | ミシシッピ川上流 |
| 長さ | 574フィート（175.0メートル） |
| 貯水池 | |
| 作成する | プール 1 |
| 総容量 | 9,300エーカーフィート（11,500,000 m 3） |
| 集水域 | 19,400平方マイル（50,000 km 2） |
フォードダムは、正式には第1水門ダムと呼ばれ、ミシシッピ川上流域 にあり、ミネアポリスとミネソタ州セントポールの間、ミシシッピ川とミネソタ川の合流点のすぐ北、ミネアポリスのミシシッピ川847.9マイル地点に位置している。発電所部分は以前、フォードモーターカンパニーが所有しており、川の東側にあるツインシティーズ組立工場に電力を供給する水力発電所を運営していた。2008年4月にブルックフィールドパワーカンパニーに売却された。二重水門施設とダムは、米国陸軍工兵隊ミシシッピバレー師団のセントポール地区によって建設され、運営されている。[1] [2] [3]
施設
この場所の最初の施設は 1917 年に稼働し、以前の第 2 閘門・ダム (今日ではミーカー島閘門・ダムとして知られている) の役割を引き継ぎました。施設は 1929 年に再建され、1 つの閘門から 2 つの閘門への拡張は 1932 年に完了しました。各閘門は幅 56 フィート (17 メートル)、長さ 400 フィート (120 メートル) (17 × 122 メートル) で、下流の次の閘門の幅の半分ですが、これはこの地区で唯一の二重閘門施設です。揚程は約 36 フィート (11 メートル) です。1978 年から 1983 年にかけて、多くの手動および油圧コンポーネントをコンピューター制御に置き換えるなど、大規模な改修作業が実行されました。
敷地の東側はオーバーフロー式のアンバーセンダムで、上流部分が比較的薄い平板で、通常は鉄筋コンクリートでできているバットレスダムです。高さは 36 フィート (11 m) です。ダムの上部には膨張式フラッシュボード システムがあり、必要に応じて高さを 2 フィート (0.61 m) 上げることができます。施設の閘門側には、毎年 4 月から 11 月まで開いている大きな観察エリアがあります。橋を渡って 2 つの閘門を渡り、ダムのすぐそばまで行くことができます。
この施設がオープンすると、ミネアポリスの上流にあるセントアンソニー滝の末端まで航行可能な水路が確保されました。1960年代にはそこに追加の閘門が設置され、 2015年にセントアンソニー滝上流閘門が閉鎖されるまで、航行可能範囲がクーンラピッズのダム（閘門はありません）まで延長されました。
ダムのすぐ上流にはフォード・パークウェイ橋があります。
修理
1958年11月、ダムの壁の一つから深刻な漏水を修復するために大規模な修理が開始されたが、1959年春に川の交通が開通するまで完了しなかった。構造全体の浸水を防ぐために、アシュバッハ建設は各壁の亀裂とトンネルをネオプリンとコンクリートで埋めた。[4]
水力発電
陸軍工兵隊は1917年のダムに水力発電所の基地を建設したが、連邦法では政府が発電所を建設してはならないと定められていた。フォードは1924年に完成した発電所を、同じく工場に隣接する崖の上に建設した組立工場に電力を供給するために建設した。 [5]組立工場は2011年に閉鎖され、その土地は住宅および商業用途に再開発されている。発電所は長さ156フィート（48メートル）、幅112フィート（34メートル）で、ダムの東端に建設されている。発電所には4基のタービンと発電機があり、7,000cfsの水を使用して合計17,920kWの容量を発電する。年間約97,100メガワット時（MWh）を発電する。組立工場が閉鎖される前は、発電所は組立工場に全電力を供給し、さらに閘門とダムに無償電力を供給し、22,000MWh（22%）が地元の電力網に販売されていました。[6]組立工場が閉鎖され、2008年にブルックフィールド・リニューアブル・パワー社が発電所を買収して以来、施設で発電されたすべての電力は卸売市場で販売されています。[7]
ギャラリー
-
上流から見た発電所 -
引き船パトリック・ガナウェイが砂と砂利を積んだ船を第 1 閘門に通している。 -

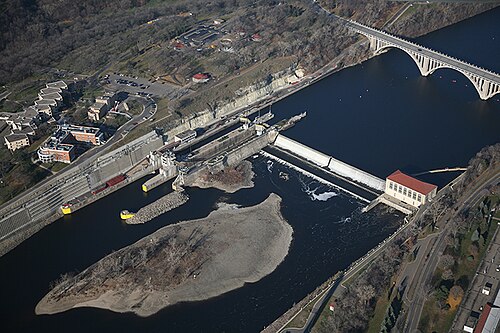

左側に閘門設備、右側に水力発電所がある第1閘門ダム。
