支柱付きマスト

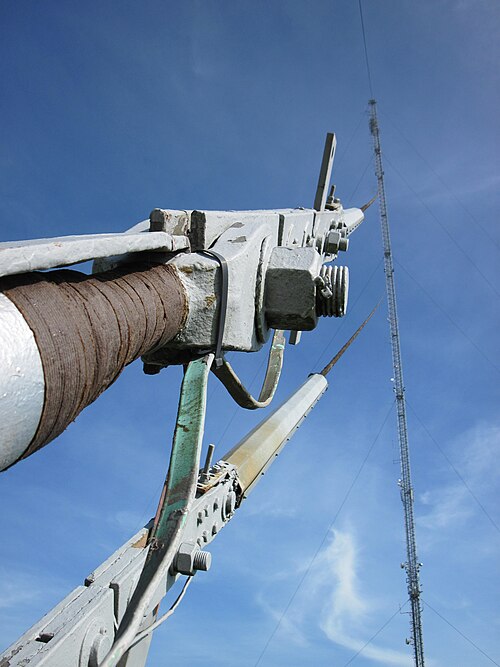

支線マストは、安定性を支線(地面または土台に取り付けられた斜めに張られたケーブル)に依存する、細長い垂直構造です。マスト自体は、自身の重量を支える圧縮強度がありますが、支えなしで立ったり、荷重に耐えたりするせん断強度はありません。支線は、垂直を維持し、風荷重などの横方向 (せん断) の力に抵抗する必要があります。例としては、帆船のマスト、通信や気象の塔、クレーン、パワーショベル、ドラグライン、デリックのマスト (単純なジンポールから始まる) などがあります。

アプリケーション

支線マストの主な用途は、帆船のマスト、支線タワー、およびクレーン、パワーショベル、ドラグライン、デリックなどの重機の主塔であり、最も単純なものはジンポールです。

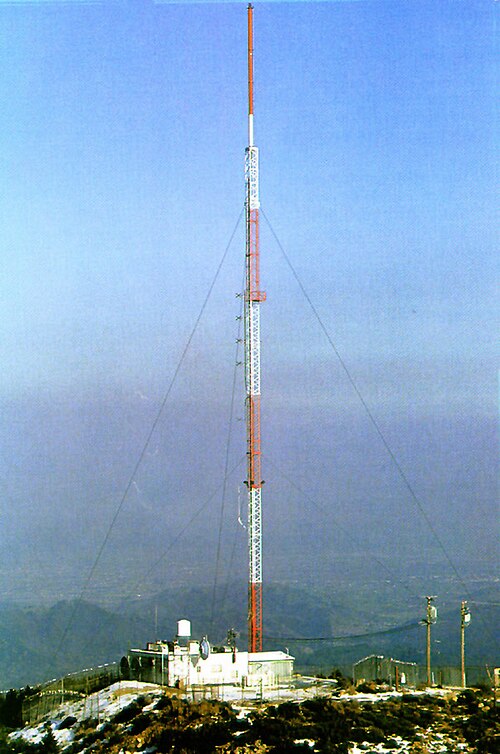

支線マストは、無線マストやタワーによく使用されます。マストは、その上部に無線アンテナ( VHF、UHF、その他のマイクロ波帯域用) を取り付けることも、構造全体をマストラジエーターアンテナ ( VLF、LF、MF ) として使用することもできます。後者の場合、マストは地面から絶縁する必要があります。支線マストは通常、十分に高いため、マストの座屈を防ぐために、2 ～ 4 本の支線を異なる高さに複数セット取り付ける必要があります。複数の支線を使用する例外として、1930 年代に広く使用されていたBlaw-Knox タワーがあります。このタワーは、特徴的な幅広のダイヤモンド (菱形) 形状によりせん断強度が確保され、1 セットの支線のみで済みました。

支柱マストは、地上から一定の高さで気象測定を行う測定塔としても使用されることがあります。支柱マストは鉄塔(送信塔) としても使用されることがありますが、農業地帯ではアンカー基礎が耕作の妨げになるため、支柱マストの使用は問題があります。現在、支柱マストの中で最も高いのは^{、米国ノース}ダコタ州ブランチャード近郊にある高さ2,063 フィート (629 m) のKVLY-TV マストです。

クレーンなどの重機のマストは、その主支持塔であり、通常はトラス鋼構造です。ワイヤーロープの支柱は通常、クレーンのベースまで引き戻され、クレーンの安定性を高め、持ち上げる際に大きなせん断荷重に耐える能力をサポートします。

帆船のマストは、支線に相当するシュラウドとステーによって支えられています。

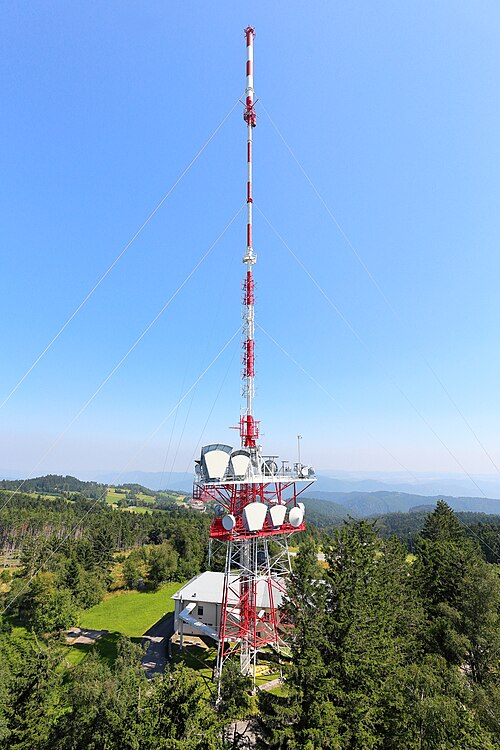

ゼンデトゥルム・ヤウアーリングは、1958年に建設された、部分的に支柱が取り付けられた高さ141メートルの塔で、高さ35メートルの自立型鉄骨塔と、その頂上に支柱が取り付けられた高さ106メートルの鉄管マストで構成されています。

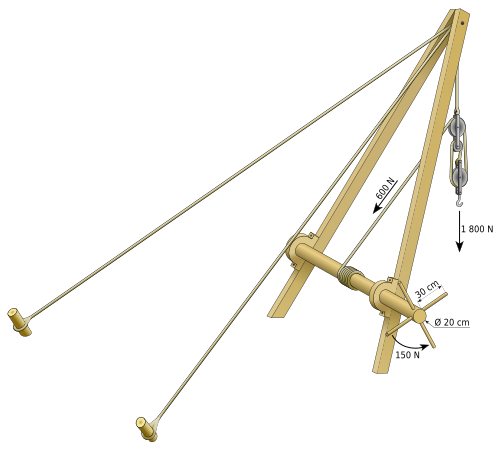

トリスパストス（「三滑車クレーン」）は、ギリシャ・ローマ時代に遡る、シンプルな支柱付きマストのクレーンです。

部分的に支柱を取り付けたタワー

部分的に支柱が取り付けられたタワーは、ほとんどの場合コンクリートまたは格子鋼でできた自立型の基礎と、その上に支柱マストがあるタワー構造です。支柱マストのアンカーベースは、タワーの上部または地面にある場合があります。

使用

部分的に支柱を取り付けた塔は、通常、FM や TV の送信用に非常に高い塔が必要で、同時に指向性無線サービス用のアンテナをはるかに低い高さに設置する必要がある場合に使用されます。このような場合、指向性無線サービス用のアンテナは塔の自立部分の上部に取り付けられ、その上部の支柱マストには FM および TV のアンテナが設置されます。また、小さくて安定した塔 (給水塔など) を FM および TV 放送用の長いアンテナマストにアップグレードするためにも使用できます。ただし、その使用はまれであり、主に一部のヨーロッパ諸国で使用されています。

アンテナ調整小屋(別名ヘリックスビルディング)の上に立つマストラジエーターは、小屋がマストラジエーターよりはるかに小さいため、部分的に支柱が取り付けられた塔とは見なされないことに注意してください。このような構造物には、 Mühlacker 無線送信機やIsmaning 無線送信機が含まれます。

アンカーの配置

部分的に支柱が取り付けられたタワーは、支柱アンカーの配置に応じて 2 つのタイプに分けられます。

自立式タワーの頂上

超高層ビルや幅の広いタワーの支柱マストは、多くの場合、独立した地下構造の屋根に支柱で固定されています。このような場合、支柱マストと平地の支柱マストの構造に大きな違いはなく、独立した地下タワーの構造は、マストのない同じ高さのタワーとあまり変わりません。このような構造の支柱マストは、通常、地下タワーよりも高さが低くなります。
