大判レンズ

大判レンズは、大判カメラで使用される大判フィルムまたはプレートをカバーするのに十分な大きさのイメージサークルを提供する写真 光学系です。

写真光学系は一般に、意図したフィルム/センサーの対角線上で許容できる収差補正のみが必要な円形の画像を背後に投影し、余裕はほとんどありません。必要以上に大きな画像サークルを生成できるレンズ (特に長焦点レンズ) であっても、特定の画像形式に最適化されている場合は、通常、この余分な範囲をマスクして反射とコントラストの低下を最小限に抑えます。

ただし、ビューカメラやテクニカルカメラなど、一部の中判および大判カメラには動きがあります。動きの反対側のコーナーでケラレを生じさせずにレンズをセンサー/フィルム軸からシフトおよび/または傾けるには、より大きなイメージサークルが必要です。このため、大判レンズは、名目上狙っているフィルム/センサーの対角線よりも大幅に大きなイメージサークルを生成することがよくあります。

一般的に交換不可能なレンズやカメラ本体から操作するフォーカルプレーンシャッターを備えた主流のカメラと比較すると、中判、特に大判レンズのもう 1 つの違いは、通常、非常に簡単な方法で交換可能で、「レンズボード」に取り付けられ、レンズのすぐ前、後ろ、または通常はレンズの中央にシャッターが付いていることです。このシャッターは、カメラ本体のリリースではなく、レンズで直接作動します (ケーブルリリースを使用する場合もあります)。

注: このセクションのテキストの多くは、大判レンズだけでなく、すべてのフォーマットのカメラレンズに適用されます。

同じ一般的な構造のレンズには、その設計を暗示する名前が付けられることがよくあります。たとえば、テッサーは数十年にわたってさまざまな焦点距離と最大絞りで製造されてきましたが、テッサーは常に以下で説明するように 3 つのグループに 4 つの要素があります。名前が特定の設計を識別しないこともあります。コダックの Ektar レンズ ブランド名には、さまざまなタイプが含まれます。メーカーによって同じタイプのレンズに異なる名前が使用されることもあります。たとえば、Voigtländer Skopar はテッサー設計です。また、同一のレンズが異なる名前で異なる価格で販売されることもあります。たとえば、Rodenstock や Calder というブランドのレンズがあります。

初期のレンズはフレアと低コントラストに悩まされ、レンズと空気の接触面が増えるにつれてさらに悪化しました。反射防止コーティングの導入と改良によりフレアは大幅に減少し、低コントラストのため、他の点では優れた性能にもかかわらず放棄されていた多要素レンズ設計がいくつか実用化されました。最初はオルソクロマティック、次にパンクロマティックと、モノクロフィルム用に設計されたレンズは、カラーフィルムを使用する場合よりも色収差に関する要件が厳しくありませんでした。今日、古いレンズを使用する場合は、それらの色収差とフレアがアプリケーションで許容できるかどうかを確認する必要があります。

広角レンズという用語は、レンズの焦点距離よりも大幅に広いイメージサークル直径を持つレンズを指します。

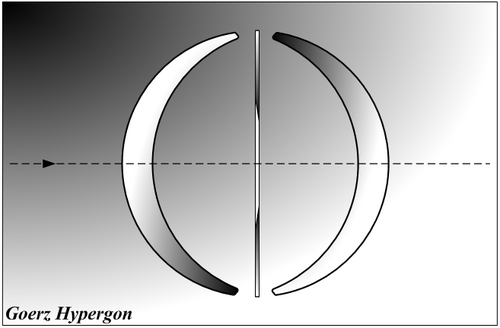

• Hypergon は、平坦な視野をカバーする広角レンズです。ほぼ球形を形成する 2 つの深いメニスカス要素で対称的に構成されています。球面収差と色収差のため、絞りはf/20 に制限されます。

•
  ハイパーゴン

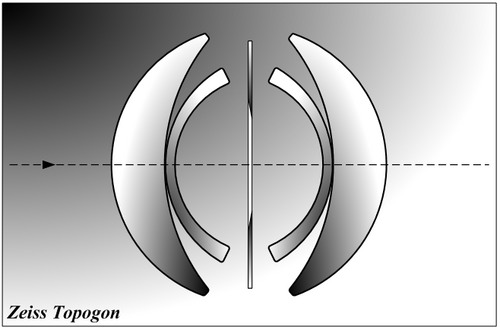

• Topogon は、対称型に配置されたダブルガウス設計です。広角をカバーし、歪みが少ないため、 1952 年に他のレンズに取って代わられるまで、メトロゴンとともに航空写真用レンズの標準となりました。

•
  トポゴン

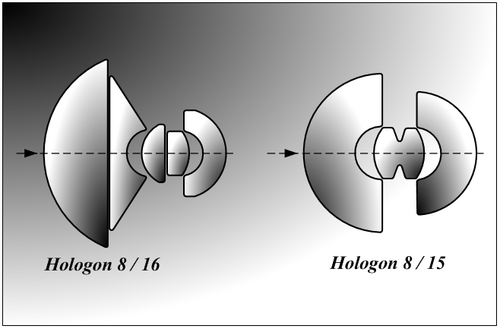

• Hologon は Biogon レンズ設計の改良版です。コントラストを高めるためにフィルム面に近い後部要素が含まれていますが、 SLRのミラーと干渉します。エッジで光量が大幅に低下するため、ND センター グラデーション フィルターと一緒に使用されることがよくあります。

•
  ホロゴン

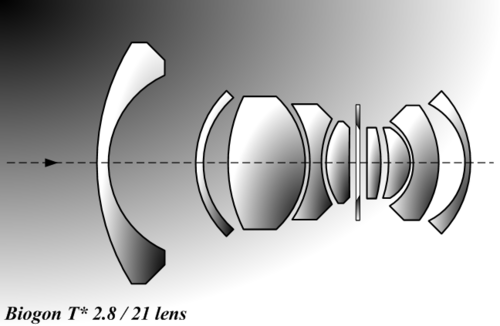

• Biogon は、両端が逆向きの望遠レンズをベースにした、ルートヴィヒ・ベルテレによる超広角設計です。ツァイスが35mmコンタックスと中判ハッセルブラッドカメラ用に製造しました。設計は物理的に大きく、長さは 2 焦点距離、直径は 1 焦点距離です。前面に 2 つのメニスカスがあり、背面に 1 つの強力なメニスカス要素があります。背面要素はフィルム面に近いため、歪みが少なくコントラストが優れていますが、一眼レフカメラのミラーと干渉します。

•
  ビオゴン

• Goerz Dagor には、対称的な接合トリプレットが 2 つあります (2 つのグループに 6 つの要素)。外側の 2 つの要素は正で、内側の要素の 1 つは球面収差を補正するために使用され、もう 1 つはフィールドを平坦化するために使用されます。ガラスと空気の境界面は 4 つしかないため、より多くの要素を持つレンズよりもフレアとコントラストが向上します。これは、コーティングされたレンズが導入される前は特に重要でした。エッジがぼやけていますが、優れたシャープネスと大きなイメージ サークルを備えていると言われています。

•
  ダゴール

広角レンズという用語は、レンズの焦点距離とほぼ同じイメージサークル直径を持つレンズを指します。

• アナスティグマートは、写真撮影用に特別に設計された、非点収差を軽減または除去するために使用される色消しレンズです。現代のレンズはすべてアナスティグマートです。この機能が新しいものだった初期の頃に製造されたレンズには、名前にアナスティグマートという言葉が含まれていることが多かったです。たとえば、 Voigtländer Anastigmat Skopar などです。

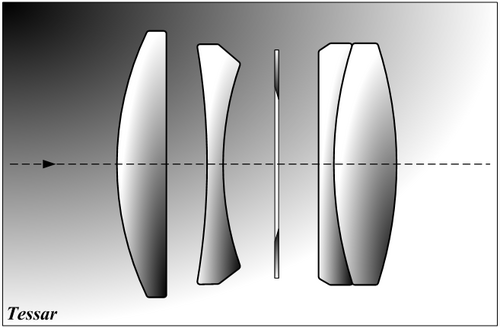

• テッサーは、3 つのグループに分かれた 4 つの要素で構成されます。前面に1 つの正のクラウン ガラス要素、中央に 1 つの負のフリント ガラス要素、背面に正の凸クラウン ガラス要素と接合された負の平凹フリント ガラス要素です。多くのメーカーが独自の名前でこのタイプのレンズを製造しています。

Tessar の設計は前面要素フォーカスに適していますが、大判カメラではユニットフォーカスが使用されます。

•
  テッサー

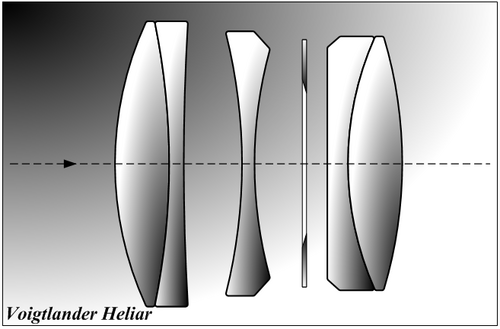

• Heliar の設計は、接着ダブレットを備えた 3 つのグループに分かれた 5 つの要素で構成されており、球面収差、色収差、非点収差の補正が可能です。

•
  ヘリアー

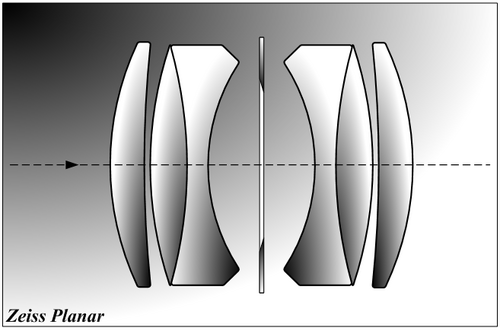

• 平面設計は、6 つの要素からなる 4 つのグループとフラット フィールド設計で構成されます。対称的な光学構成により、球面収差と非点収差が低くなります。この設計は、多数の透過面による光損失によってコントラストが非常に低くなるため、コーティング プロセスが利用可能になるまでは広く使用されていませんでした。

•
  平面

• Sonnarの設計は、当初は 3 つのグループに分かれて 6 つの要素で構成されていましたが、後に 7 つになりました。この設計では Planar の設計よりも要素が少なく、小型で安価です。収差は多いですが、Planar よりもコントラストは良く、フレアは少なく、最大絞りは大きく、Tessar よりも色収差は少ないです。大判の Sonnar は、大絞りでの鮮明度とコントラストは良好ですが、大きくて重く、カバー範囲が広く動きをあまり利用できません。Sonnar は、すべての絞りでエッジのコントラストは良好ですが、広い絞りではややぼやけます。

•
  ゾナー

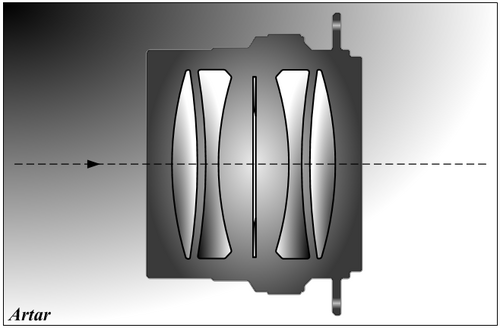

• Artar は、グラフィック アート用の真のアポクロマート 4 要素 4 群対称プロセス レンズで、他の収差が非常に良好に補正されています。1904 年にゲルツの Walter Zschokke が、Emile Von Hoegh のダイアライトに基づいて設計しました。コーティングされていない場合は、8 つの空気とガラスの接触面があるため、フレアが発生します。

•
  アルタル

長焦点レンズという用語は、焦点距離がイメージサークルの直径よりも大幅に長いレンズを指します。35mm などの小型フォーマットでは、焦点距離がイメージサークルの 5 倍、10 倍、またはそれ以上の倍数である極端に長焦点のレンズが見つかります。ただし、このような極端なレンズは大型フォーマットでは通常使用されません (天体望遠鏡をカメラと見なすことを選択した場合は別ですが、これは非常に有効です。たとえば、シュミット カメラや天体写真機を参照してください)。望遠レンズという用語は、長焦点レンズに対して広く使用されていますが、真の望遠レンズは、その長い焦点距離の単純なレンズよりも物理的に短くなるように設計されています*。通常、これは、収束する前群とフィルム/センサーの間にある発散群 (望遠群と呼ばれることもあります) によって実現されます。ボーナスとして、この後発散群は、焦点面を平坦化する働きをすることがよくあります (補正しないと、前群の球面収差によって発生します)。

• 同じ焦点距離の単純な薄型レンズの場合よりも、前群がレンズノード/焦点面に対して後方にある。

•
  ゾナー望遠レンズ。
