イメージサークル

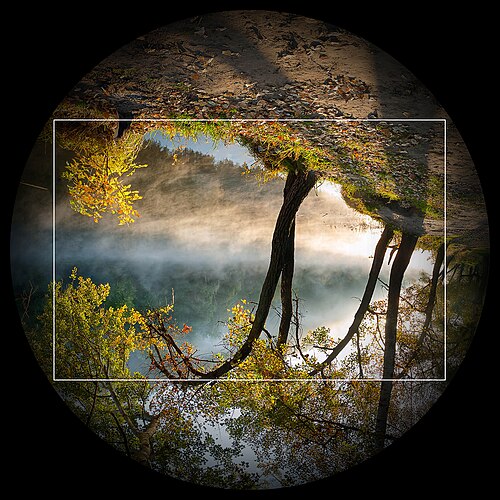

イメージサークルは、レンズまたは一連のレンズによって像面上に伝達される光の円錐の断面です。この光が写真フィルムやデジタルカメラのセンサーなどの垂直なターゲットに当たると、光の円、つまりイメージ サークルが形成されます。3:2、4:3、16:9 など、同じイメージ サークル内に収まるさまざまなセンサー アスペクト比を使用できます。

動きのあるカメラで使用するレンズは、画像フォーマットのサイズよりも大きなイメージサークルを持っている必要があります (Adams 1980、54)。ケラレを避けるために、ビューカメラを使用する写真家は、領域がイメージサークル内に収まるようにする必要があります (Adams 1980、56–57; 151–52; 157–61)。小型または中型フォーマットのカメラで使用されるティルト/シフトレンズまたは遠近法制御レンズには通常、フレーム領域をイメージサークル内に維持するための機械的な制限があります。

• フィルムフォーマット
• イメージセンサーフォーマット
• フォーマット係数

• アダムス、アンセル。1980年。カメラ。新アンセル・アダムス基本写真シリーズ/第1巻。ロバート・ベイカー編。ボストン：ニューヨークグラフィック協会。ISBN 0-8212-1092-0
• Ray, Sidney F. 2000. 画像形成の幾何学。The Manual of Photography: Photographic and Digital Imaging、第 9 版。Ralph E. Jacobson、Sidney F. Ray、Geoffrey G. Atteridge、Norman R. Axford 編。オックスフォード: Focal Press。ISBN 0-240-51574-9
• レイ、シドニー F. 2002. 応用写真光学、第 3 版。オックスフォード: フォーカル プレスISBN 0-240-51540-4

• ラングフォード、マイケル J.ベーシック写真、第 3 版、63–64 ページ。ガーデン シティ、ニューヨーク: Amphoto、1973 年。ISBN 0-8174-0640-9
• レイ、シドニー F.写真レンズと光学、125。オックスフォード：フォーカルプレス、1994年。ISBN 0-240-51387-8
• ストロベル、レスリー。ビューカメラテクニック、第3版、62-67。ロンドン：フォーカルプレス、1976年。ISBN 0-240-50901-3
