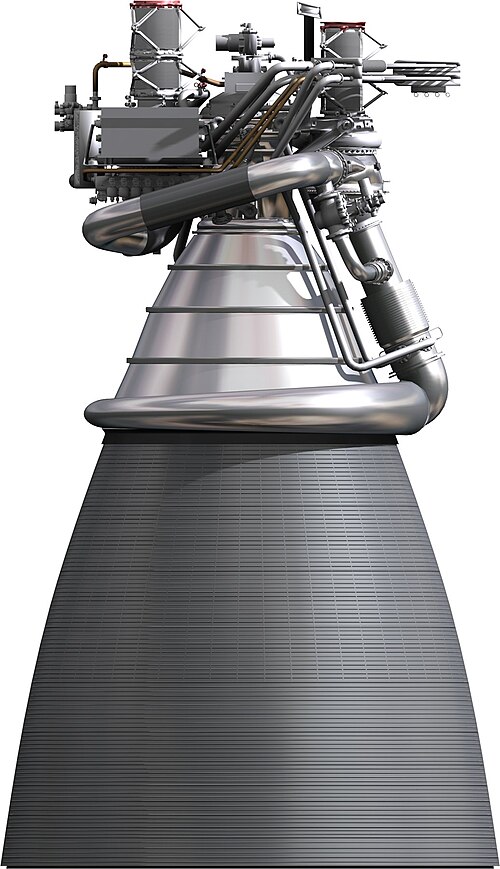

 J-2X のコンピューターレンダリング。 | |
| 原産国 | アメリカ合衆国 |
|---|---|
| メーカー | エアロジェット ロケットダイン |
| 応用 | 上段エンジン |
| 関連LV | ブロック IIスペース ローンチ システム( EDS ) |
| 前任者 | J-2 |
| 状態 | 未知 |
| 液体燃料エンジン | |
| 推進剤 | 液体酸素/液体水素 |
| 混合比 | 5.5～4.5 |
| サイクル | ガス発生器 |
| 構成 | |
| ノズル比 | 92:1 |
| パフォーマンス | |
| 推力、真空 | 1,307 kN (294,000 lb f ) |
| 推力重量比 | 55.04 |
| 比推力、真空 | 448秒（4.39 km/s） |
| 寸法 | |
| 長さ | 4.7メートル（15フィート） |
| 直径 | 3メートル（9.8フィート） |
| 乾燥質量 | 5,450ポンド（2,470kg） |
| 参考文献 | |
| 参考文献 | [1] [2] |
J -2Xは、 NASAのコンステレーション計画のアレスロケット、そして後にスペースローンチシステムで使用するために計画された液体燃料の 極低温ロケットエンジンである。米国のエアロジェットロケットダイン（旧プラットアンドホイットニーロケットダイン）によって製造されたJ-2Xは、極低温液体水素と液体酸素の推進剤を燃焼し、各エンジンは真空中で比推力（I sp ）448秒（4.39 km / s）で1,307 kN（294,000 lb f）の推力を生み出す。[2]エンジンの質量は約2,470 kg（5,450 Lb）で、前身のものよりも大幅に重い。[2]
J-2Xは、アポロ計画で使用されたサターンロケットのS-IIおよびS-IVB段に使用されたJ-2をベースにする予定であったが、重量の問題によりアレスIに必要な推力が増大したため、白紙の設計となった。2007年に、現在は中止されているコンステレーション計画の一環として開発が開始された。[2]もともとアレスIおよびアレスVロケットの上段に使用する予定であったJ-2Xは、後にコンステレーション計画の後継であるブロック2スペースローンチシステムの地球離脱段に使用する予定となった。このエンジンは、先祖のJ-2よりも効率が高く、製造が簡単で、RS-25エンジンよりも安価になることを目指している。[1]新しいエンジンの違いとしては、ベリリウムの除去、J-2の軸流ターボポンプに対しての遠心ターボポンプ、異なる燃焼室とノズルの膨張比、J-2の管溶接燃焼室に対してのチャンネル壁燃焼室、すべての電子機器の再設計、RS-68に基づくガス発生器と超音速メインインジェクター、[3]および21世紀の接合技術の使用などがある。[2] [4]
テスト
2007年7月16日、NASAはプラット・アンド・ホイットニー・ロケットダイン（PWR）に「J-2Xエンジンの設計、開発、試験、評価」のための12億ドルの契約を授与したことを公式に発表し、[5] 2007年8月23日にステニス宇宙センターでJ-2Xエンジンの高度試験用の新しい試験台の建設を開始した。[6]
部品試験は2007年12月から2008年5月にかけて実施され、J-2Xエンジンの設計に備えてSSCで旧式のJ-2エンジン部品の試験が9回実施された。[7]そして2008年9月8日、PWRは初期のJ-2Xガス発生器設計の試験が成功したと発表した。[8] 2回目のガス発生器試験の成功は2010年9月21日に発表された。[9]
2011年から、従来の設計と新しい設計から派生した完全なJ-2Xエンジンの高温燃焼試験が実施されました。
- 2011年6月: 最初の高温燃焼試験。[10]
- 2011年11月: 499.97秒間のテスト発射。[11]
- 2012年6月: J-2Xのスロットルを上下させながら1,150秒間のテスト発射が行われた。[12]
- 2012年7月：1,350秒間のテスト発射（22+1 ⁄ 2分）。 [13]
- 2012年12月:パワーパックアセンブリの最終試験発射。 [14]
- 2013年2月：エンジン10002のテストがテストスタンドA2で6回のテストのために開始されました。[15]
- 2013年6月: エンジン10002は、さらに7回のテストのためにテストスタンドA1に移動されました。[16]
- 2013年9月：エンジン10002の最終試験発射。[17]
- 2013年11月：エンジン10003のテストが開始される。[16]
-
J-2Xエンジンのコンセプトイメージ。 -
J-2X エンジンの主力ガス発生器のテスト。 -

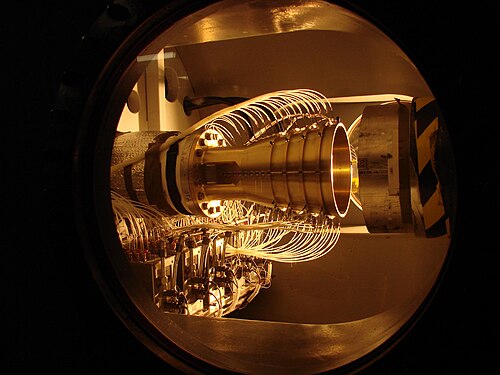

J2X プログラムのコールドフローノズルテスト。 -
プログラムのステータス
2013年10月、資金の制限、火星への有人ミッションのためのエンジン能力の必要性が遅れると予想されること、およびSLS用のRL10搭載探査上段の選択[18]により、J-2Xの作業は2014年の開発テスト後に一時停止されると報じられました。[19]
2022年9月、J-2XのコンポーネントがGSAオークションでオークションにかけられ、プログラムのキャンセルが確認されたと思われます。[20]
