ホース継手

ホースカップリングは、ホースの端に別のホースや蛇口、灌漑用スプリンクラーなどのホース器具と接続 (または連結) するためのコネクタです。通常は鋼鉄、真鍮、ステンレス鋼、アルミニウム、またはプラスチックで作られています。

デザインの種類が多岐にわたり、また作成された国の数が多いため、多くのデザインの起源をたどることは困難です。以下のデザインに類似するデザインをカバーする特許には、次のものがあります。

• 1876年: ホースカップリング、No.175,232。^[1]
• ホースとパイプのカップリング。US 894900 A ^[2]
• 1915年：カップリング。US 1248558 A ^[3]
• 1931年: カップリング。US 1947593 A ^[4] (爪型)

ガーデンホースのスレッドを参照してください。また、Hoselink および Hozelock のプラスチック クリックオン コネクタも参照してください。

NF E 29-579 GFR

「ボス」グラウンドジョイントカップリングバルブホースカップリングは、主に圧縮空気または蒸気用です。ステム、蝶ナット、スパッドで構成されています。蝶ナットを締めると、スパッドにある柔らかい銅製のシートがステムに引き寄せられ、密閉されます。

Holedall（別名Mulconry、Scovill、またはRostra）ドックホースカップリングは、BS EN 1765：2004「オイル吸引および排出サービス用ゴムホースアセンブリのアセンブリ仕様」に基づいて製造されており、一般にドックホースとして知られています。^[5]

これらは内部でスウェージ加工されたホースカップリングであり、高圧用途で使用される大口径の燃料油ホースや、ホースがより高い端部引っ張り力にさらされる場所（例：オイル吸引・排出（OS＆D）ホース）によく見られます。^[6]これらは特殊な油圧ラム機械と特殊な金型を使用して取り付けられます。

Holedall IX内部拡張型（内部スウェージング型）ホースカップリングは、高圧用途、またはホースがより高い端部引張力にさらされる場合、または全流量が必要な場合に使用されます。^[6] これらは、特殊なプルプラグを使用して、特殊な油圧ドローバー機械で取り付けられます。

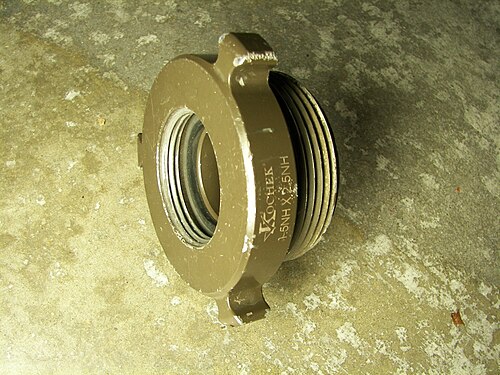

ナショナル ホース スレッド (NH) は、ナショナル スタンダード スレッド (NST) とも呼ばれます。米国で使用されている最も一般的なタイプの消防ホース カップリングです。オスとメスのストレート (テーパーなし) スレッドがねじ込まれ、接続部はガスケットで密閉されます。

消防ホースに使用されるピンラグスイベル付きのねじ式カップリングのタイプは、1873 年以前に米国で初めて製造されました。

• チャールズ・W・エメリーによる1865年7月11日の未知の特許。
• 1874: ホースカップリング、No. 149,029、WA キャスウェル作
• 1874年：WAカスウェル著のホースカップリングNo.149,441では、ホースの尾部をカプラーの内側に鋳造し、回転はできるが取り外せないようにする方法が説明されている。^[7]
• 1876年: ホースカップリング、No.175,232。^[1]

UNI消防器具はイタリアで使用されており、UNI 25、UNI 45、UNI 70 など、いくつかのサイズが用意されています。

カムロックはカムと溝とも呼ばれ、オスの「アダプタ」とメスの「カプラ」で構成される、クイック コネクトの流体転送ホース カップリングです。アダプタの外側には溝があり、カプラの外側の「カム アーム」と噛み合って、 「カプラ」内部のガスケットを密閉します。これらは、石油や化学用途でよく使用されます。Mil-C-27487 / AA-59326A / EN 14420-7 / DIN 2828 で指定されています。

外観はバウアー カップリングに似ていますが、互換性はありません。農業、灌漑、清掃、建設業界で使用されますが、最も一般的には水、モルタル、ビチューメン、バルク製品に使用されます。

ジョンモリスカップリングとも呼ばれるBS336瞬時消火カップリングは、カムロック継手とデザインが似ており、英国、アイルランド、ニュージーランド、インド、香港の消防隊で使用されています。2つのサイズがあります：1+1 ⁄ 2インチINST（FETA、38 mmホーステールのみ利用可能）と2+1 ⁄ 2インチINST（BS336）。

1959年^{[8]に英国の} Hozelock社は、現在庭のホースに使用されている国際標準のプラスチック製クリックオンスタイルの押し込み式ホースエンドコネクタを発明し、特許を取得しました。このコンセプトは、静電気の火花やメタンガス爆発の可能性を引き起こしやすい炭鉱の金属製ホースエンドコネクタを置き換えるために開発されました。コネクタの全金属製バージョン（プラスチックバージョンと互換性あり）は現在、庭のホースに一般的に使用されています。このシステムは現在、世界中の庭師によって広く使用されています。Hozelockブランドのアダプタは通常、BSPスレッドで利用できます。コネクタには2つの異なるサイズがあり、大きいサイズは珍しく、主に庭のホースに使用されます。+3 ⁄ 4インチのホース。

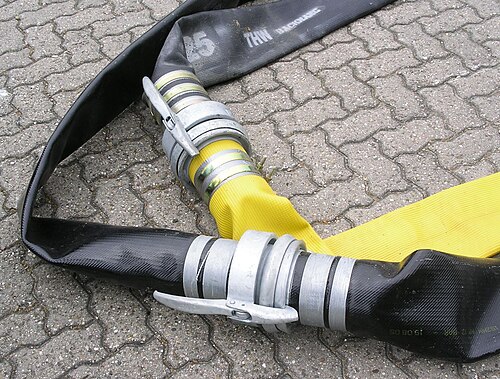

農業業界で使用される、カムとロックのような連結器。Bauer、Perrot、Miller/Ferrari などのメーカーのブランド名でも知られています。2 インチから 12 インチまでのサイズがあります。

日本の消防用ホースに使用され、JIS B9911で定義されている日本製のクイックコネクト・ディスコネクトカップリング。 ^{[9] 25A（1インチ）、40A（} 1インチ）など、いくつかのサイズがあります。+1 ⁄ 2インチ）、50A（ 2+1 ⁄ 2インチ）、65A（2インチ）、75A（3インチ）。

別名 TW カップリング、またはタンカー カップリングは、もともと DIN 28450 で定義されていましたが、現在は EN ISO 14420-6 で指定されています。このカップリングは、石油化学、化学、食品業界で広く使用されています。

さまざまなメーカーが、同じスタイルのクイックコネクトガーデンホースカップリングを販売しています。このデザインは、メスカップリングにオスカップリングにロックするスプリング式の外側バレルが付いているという点で、プラスチック製の Hozelock デザインと概念的に似ていますが、両方のカップリングは通常真鍮製で、オスカップリングには Hozelock カップリングにあるゴム製の O リングがありません。

これらのカップリングの多くは、いわゆる「爪」型です。以下の情報の一部は、市販の製品カタログや仕様書から引用したものです。^{[10] [11] [12] [13]}

「エアキング」^[14]ユニバーサルエアホースカップリングは、「シカゴスタイル」フィッティングとも呼ばれ、可鍛性鉄または真鍮製の「1/4回転」「性別のないカップリング」で、通常、ジャックハンマーなどの大型空気圧工具に使用されています。^[6]このフィッティングは、0.25インチから1インチ（6mmから25mm）までのすべてのサイズで共通の2ラグヘッドが使用されているため、「ユニバーサル」であると考えられています。

このカップリングはスペインの消防士によって使用されており、スペイン規格UNE 23400で定義されています。^[15]これは3つのかみ合うラグを備えた無性別のカップリングで、バルセロナ25（ホースID 25 mm）、バルセロナ45（ホースID 45 mm）、バルセロナ70（ホースID 70 mm）など、いくつかの異なるサイズがあります。

吸引ではなく、送達（圧力）のみに適しています。

フランス製のホース カップリング。Guilleminカップリングと互換性がありますが、用途が異なります。NF S61-704 および NF S61-705 に準拠しています。次のサイズが用意されています。

• DSP ND 40 吸引ではなく、吐出（圧力）のみに適しています。
• DSP ND 65 吸引ではなく、吐出（圧力）のみに適しています。
• AR ND 100 吐出（加圧）・吸引に適しています。

DIN 3238、DIN 3489 (DIN 3481、3482、3483、3484、3485 の組み合わせ)、および DIN 11204 (安全クリップ用の穴付き) で定義されているこれらは、Express および Geka カップリングに似ていますが、爪間の距離は 42 mm です。

GEKA カップリングと外観が非常に似ていますが、Express カップリングの爪間の距離は 41 mm であるため、互換性はありません。これらは NF E 29-573 で定義されています。水と空気の両方に使用されます。

1977年にカナダメタル社がカナダの山火事消防士向けに開発したこのカップリングは、小径のストルツカップリングに伴う引っ掛かりや水量損失の問題を克服するために開発されたもので、現在ではカナダ、米国、オーストラリアの山火事消防署での使用が規定されています。^[16]カップリングの設計は、CAN/ULC-S551-13（25 mmおよび38 mmの鍛造カップリング）、CAN/ULC-S558-13（25 mmおよび38 mmの非鍛造カップリング）、ULC/CAN-S574（64 mmの鍛造カップリング）、およびUSFDA 5100-192（米国森林局）で規定されており、19 mm、25 mm、38 mm、64 mmのホースサイズで使用できます。Wajax Manufacturingは競合設計を提出しましたが、採用されなかったため、これらの継手を「Ajax カップリング」と呼ぶのは誤りです。

これは、性別のない 1/4 回転バヨネット ホース カップラーで、もともと Karasto 社によって製造されたもので、ガスケット プロファイルによって区別されます。ガスケット プロファイルは、ドーム型の中央部分を囲む平らな外輪と、爪間の距離が 40 mm です。「クイック リリース カップリング」または「爪カップリング」と呼ばれることもあります。これは、Giersberg 消火器カップリング^[17] (Storz カップリングの前身) の設計に基づいており、1920 年代後半に Julius Oehler によって開発され、1932 年に特許を取得しました。GEKA という名前は、Giersberg と Karasto の組み合わせから形成されています。^{[18] [19]}これらのカップリングは主にガーデニングや灌漑に使用されますが、ニュージーランドでは一部の山火事の消火活動にも使用されています。^[20]

ロシアの消防ホースに使用され、GOST R 53279-2009で定義されている無性別カップリング（別名ボグダンカップラー）^[21]は、 DN 25、DN 40、DN 50、DN 65、DN 70、DN 80、DN 100、DN 125、DN 150など、いくつかのサイズがあります。^{[22] [23]}

ギユマン対称クラッチはギユマンカップリングとも呼ばれ、フランスとベルギーでホースの連結に広く使用されており、消防で使用されるDSPカップリングに似ています。手で締めることができますが、トリコワーズレンチを使用することもできます。1/4回転で閉じ、性別がありません（対称）。アルミニウム、ステンレス鋼、真鍮、またはポリプロピレンで製造できます。このタイプのカップリングの標準はEN14420-8 / NF E 29-572であり、フェルールと安全クランプを備えた独自のアセンブリ用の特別標準DIN14420-8があります。

ギユマンカップリングには以下のサイズがあります（単位：mm）。

• ギユマン 20
• ギユマン 25
• ギユマン 40
• ギユマン 50
• ギユマン 60
• ギユマン 65
• ギユマン 80
• ギユマン 100
• ギユマン 150

ホースリンクは、OリングとOリングのシールを使用する1/4回転バヨネットマウントガーデンホース接続です。オーストラリアのHoselink, Pty, Ltd.によって設計され、^[24] 1998年に特許を取得しました。^[25]オーストラリアでは人気があり、英国と米国ではDayco Products, Inc.によって限定的に販売されています。

日本の消防ホースに使用される 1/4 回転の無性別カップリング。JIS F-7335 で定義され、JIS 40A、JIS 50A、JIS 65A など、いくつかのサイズが用意されています。

ノルウェーでは、攻撃ホースにNOR継手を使用しています。NOR継手には3つのサイズがあります：NOR 1（83または84 mm）、2（ 85または90 mm）、3（95または100 mm）。+1 ⁄ 2インチ）、NOR 2（65または66 mm、2インチ）、およびNOR 3（50または55 mm、 1+NOR 2は主に海洋および沖合石油産業で使用され ます。

英国製の消防ホース継手。主に国防省で使用されており、以下のサイズがあります: N&S 1+1 ⁄ 2インチ、N&S 2インチ、N&S 2+1 ⁄ 2インチ、N&S 3インチ。

外観がバルセロナ継手に似ているロシア製カップリングで、Rotta 50 と Rotta 70 の 2 つのサイズがあります。

フィンランドの SFS カプラーは GEKA カプラーに似ており、DN 50、DN 80、DN 100 の 3 つの直径があり、それぞれにさまざまなホース テール直径が用意されており、DN 50 サイズでは 13 mm ～ 52 mm、DN 80 サイズでは 65 mm と 75 mm、DN 100 サイズでは 102 mm と 110 mm となっています。

Swedish Metric Standard（スウェーデン メートル法規格）の略称であるこのスウェーデン製ホース カップリングには、SMS 32 と SMS 63 の 2 つのサイズがあります。

ストルツカップリングは、消火栓への接続によく使用される、1/4回転または無性別カップリングです。接続が簡単で、特定のオスまたはメスの端はなく、ラグはジョイントの内側にあります。これは、デンマーク、ドイツ、オーストリア、ポーランド、スイス、スウェーデン、オランダ、ギリシャの消防ホースの標準カップリングです。^{[26]オーストラリアでも広く使用されています。一般的なホース接続や低圧用途では}鋳造で製造できますが、消防用にはカップリングの安全性と耐久性を保証するために鍛造品を使用する方がよいでしょう。

Storz カップリングは、内径 12 ～ 250 mm のホースをサポートする複数のサイズで提供されており、DIN 規格 14301、14321、14322、14323 (ホース カップリング)、DIN 規格 14306、14307、14308、14309 (ねじ式アダプタ)、DIN 規格 14341、14342、14343 (スイベル リデューサー)、および DIN 規格 14310、14311、14312、14313 (キャップ) で指定されています。

最初の特許: スイス、特許番号 3,134、1890 年 11 月 26 日発行

米国特許：US489107 A 1893年1月3日公開^[27]

ステンレススチールのトリクランプ継手は、衛生的で漏れのない接続のためのクイッククランプユニオンを作成します。両端を結合するためのクランプとガスケットが付属しています。ウィングナットスタイルのクランプを使用すると、工具を使用せずにクランプ接続を固定できます。主に食品、飲料、医薬品業界で使用されています。

DIN 32676 / SMS 1145 / RJT BS:4825 / IDF で指定されています。

上記のカプラーのいずれかを複数取り付けることができる定義済みのフランジ。

EN 14420-3 / DIN 1817 で規定されており、EN 14420-5 / DIN 2817 でも規定されています。

BS 6391:2009 では、ワイヤを使用してホース カップリングをレイフラット ホースに接続する方法が規定されています。
