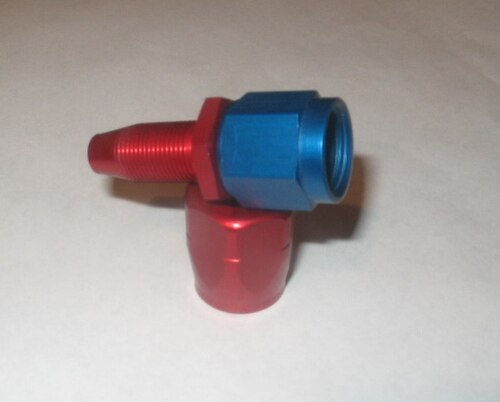

ANスレッド( ANとも表記) は、流体を運ぶフレキシブルホースと硬質金属チューブを接続するために使用される特殊なタイプの継手です。これは第二次世界大戦に遡る米国軍由来の規格で、陸軍航空隊と海軍が合意した共同規格に由来し、そのため AN と呼ばれています。陸軍航空隊と海軍の関与は、陽極酸化処理で伝統的に使用されてきた赤と青の色の組み合わせの起源でもあります。[ 1 ]
ANサイズは-2（ダッシュ2）から-32まで不規則なステップで設定されており、各ステップはチューブの外径（OD）を1/16インチ刻みで表しています。したがって、-8 ANサイズは外径1/2インチのチューブに相当します。ただし、チューブの壁の厚さは異なる可能性があるため、このシステムではチューブの内径（ID）は指定されていません。また、各ANサイズにはそれぞれ独自の標準ねじサイズが使用されています。
AN 継手はフレア継手で、37° フレア チューブを使用して金属同士のシールを形成します。これらは、工業用バリアントであるJICなど、他の 37° フレア継手と似ています。[ 2 ] 理論的には 2 つは互換性がありますが、航空宇宙産業の厳密な仕様と要求のため、通常は推奨されません。両者の違いは、ねじのクラスと形状 (ねじのフィットのきつさ)、および使用されている金属に関係します。37° AN と 45° SAE 継手と工具は似ていますが、フレア角度が異なるため互換性がありません。これらを混ぜると、フレア部分で漏れが発生する可能性があります。
AN ねじはボルトと継手で異なることに注意してください。ボルトの場合、番号はボルトの直径を表しますが、継手の場合はチューブの外径を表すため、ねじの種類が異なります。たとえば、AN6 ボルトは3 ⁄ 8 -24 ねじ[ 3 ]を持ち、 AN-6 継手は9 ⁄ 16 -18 ねじ[ 4 ]を持ちます。
当初、部品はMIL-F-5509規格に準拠して製造されていましたが、現在はSAE AS（航空宇宙規格）規格のAS4841～AS4843およびAS4875に基づいて管理されています。
