高閾値ロジック

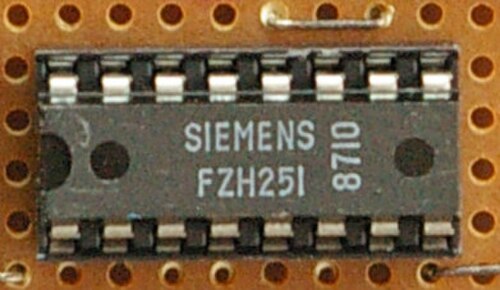

高しきい値ロジック( HTL ) は、低速ロジック( LSL ) または高水準ロジック( HLL )とも呼ばれ、ノイズが非常に高い環境で使用される ダイオード トランジスタ ロジックのバリエーションです。

ロジック ゲートの入力のしきい値によって、特定の入力がロジック 0 と解釈されるか、ロジック 1 と解釈されるかが決まります (たとえば、1 V 未満はロジック 0、3 V を超えるものはロジック 1 です。この例では、しきい値は 1 V と 3 V です)。HTL にはツェナー ダイオードが組み込まれており、ロジック 1 とロジック 0 の電圧レベルの間に大きなオフセットを作成します。これらのデバイスは通常 15 V 電源で動作し、ノイズの影響を最小限に抑えるために高差動が意図されていた産業用制御に使用されていました。

• ノイズマージンの向上
• 高いノイズ閾値

• 供給電圧の増加により高抵抗値が使用され、速度が遅くなります。
• 高い消費電力

産業環境で広く使用されています。例：

• ノイズの大きいロジックコントローラ
• 重機

このデバイスのバッファは、上部の NPN トランジスタが下部の NPN トランジスタの比較的高い負荷抵抗によってカソード容量を急速に増加させ、下部の NPN トランジスタが出力電圧のオンを制御するという点で、テレビ回路の RGB ビデオ出力段で使用されていたものとまったく同じです。

ここで使用される充放電寄生容量の改善原理は、高しきい値ロジック回路の場合と同じです。

• ダイオードロジック（DL）
• ダイオードトランジスタロジック(DTL)
• エミッタ結合ロジック(ECL)
• 統合インジェクションロジック（I2L）
• 抵抗トランジスタロジック(RTL)
• トランジスタ-トランジスタロジック(TTL)
