HP48シリーズ

HP48シリーズ

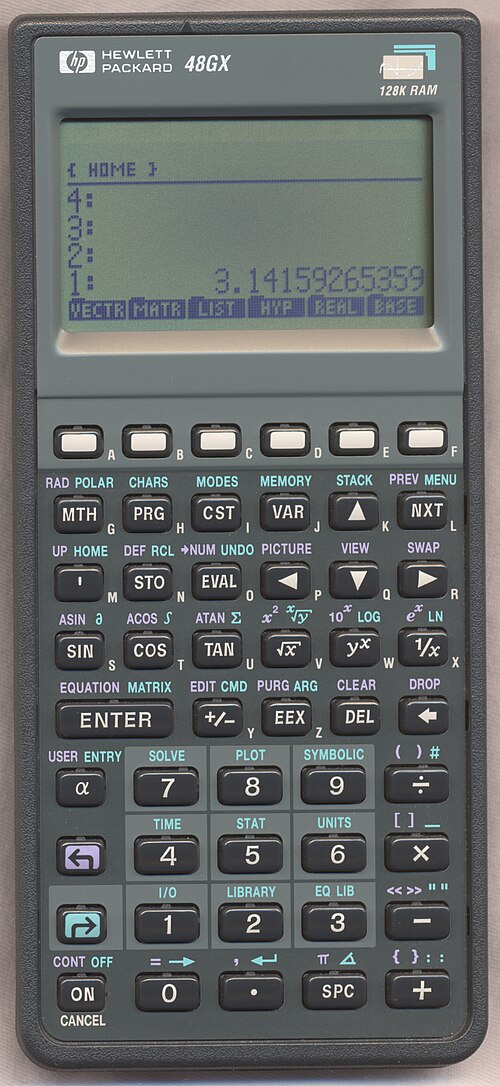

	HP48GX
タイプ	プログラム可能な; 科学; グラフ作成
メーカー	ヒューレット・パッカード
紹介された	1990
製造中止	2003年
前任者	HP-28S
後継	ヒューレット・パッカード49G
料金	350米ドル
電卓
エントリーモード	RPN の翻訳
精度	12 BCD桁、指数 ±499
表示タイプ	TN液晶
表示サイズ	131×64ピクセル
CPU
プロセッサ	Clarke 1LT8 ( HP48S シリーズ用Saturnコア) ; Yorke HP 00048-80063 ( HP48G シリーズ用Saturnコア)
頻度	2～4MHz
プログラミング
プログラミング言語	RPL /サターンマシン言語
ユーザーメモリ	HP 48S シリーズ: 32 KB ; HP 48G シリーズ: 32 ～ 128 KB
ファームウェアメモリ	HP 48S シリーズ: 256 KB ; HP 48G シリーズ: 512 KB
外部メモリ	HP 48SX: ポート 1 と 2 (結合): 256 KB ; HP 48GX: ポート 1: 128 KB; ポート 2: 4,096 KB (4 MB)
インターフェース
繋がり	4ピンRS-232、HP-IR
ポート	シリアル、赤外線、Kermit（プロトコル）、（GシリーズではXmodemが追加）
他の
電源	4.5 V (単4電池3本)
重さ	0.25 kg (0.55 ポンド)
寸法	17.9×7.9×2.8 cm（7.05×3.11×1.1インチ）

HP 48は、 1990年から2003年までヒューレット・パッカード社が設計・製造したグラフ電卓のシリーズである^。[1]このシリーズには、HP 48S、HP 48SX、HP 48G、HP 48GX、HP 48G+が含まれ、GモデルはSモデルの拡張・改良版である。末尾にXの付いたモデルは、特殊なRAM（メモリ拡張）カードとROM（ソフトウェアアプリケーション）カードで拡張できる。特に、GXモデルはGモデルよりもオンボードメモリが多く、G+モデルはオンボードメモリのみが多い。SXモデルとSモデルのオンボードメモリの容量は同じである。

同様の名前のhp 48gII (2004) はシリーズのメンバーではありませんが、HP 49G+と密接に関連していることに注意してください。

この計算機は、逆ポーランド記法(RPN) とRPLプログラミング言語を使用しています。HP 48 シリーズ用に開発されたハードウェアアーキテクチャは、簡素化されたユーザーインターフェイスとインフィックス入力方式を備えたHP 38Gと、さまざまなソフトウェア機能強化を備えたHP 49Gの基盤となりました。同様に、HP 48 計算機のハードウェアとソフトウェアの設計自体も、HP ラインの他の計算機、特にHP-18CとHP-28 シリーズの影響を強く受けています。

モデル / 在庫状況

HP 48SX は 1990 年 3 月 6 日に導入されました。

可用性：

48SX: 1990–1993
48S: 1991–1993
48GX（F1895A）：1993–2003 ^[1]
48GX ASEE: 1993 (「1893 ASEE 1993 Shaping our world - Century II」と題された特別版)
48G: 1993–2003 ^[1]
48G+（F1630A、F1894A）：1998–2003 ^[1]

仕様

HP 48 シリーズのSaturn マイクロプロセッサは、ハードウェア的には64 ビット/ 20 ビットのハイブリッドCPUですが、プログラムにニブルベースのデータを提示し、ニブルベースのアドレス指定システムを使用するという点で4 ビットプロセッサのように動作します。メインレジスタ A、B、C、D と、一時レジスタ R0、R1、R2、R3、R4 は 64 ビット幅ですが、データレジスタ D0 と D1 は 20 ビットのみです。外部論理データフェッチは、8 ビット物理フェッチに透過的に変換されます。プロセッサには、コードに使用できる 20 ビットのアドレスバスがありますが、高/低ニブル選択ビットがあるため、外部で使用できるのは 19 ビットのみです。

HP 48S/SX および G/GX シリーズの両方で、Saturn CPU コアは、より複雑な集積回路(IC) パッケージの一部として統合されています。これらのパッケージには、ルイス・クラーク探検隊のメンバーにちなんでコード名が付けられています。IC のコード名は、S/SX ではウィリアム・クラークにちなんでClarkeであり、G/GX ではクラークの召使いにちなんでYorke です。以前の Saturn ベースの IC シリーズは、メリウェザー・ルイスにちなんでLewisというコード名でした。

全モデル共通

CPUアーキテクチャ:サターン
画面解像度：131×64ピクセル。全モデルに3つのバージョンのLCDディスプレイが採用され、それぞれが前モデルよりも視認性とコントラストを向上させた。^[2]
通信ポート: 4ピンRS-232 (シリアルポート、1200～9600ボーの標準UART、パリティオプション(なし/偶数/奇数/マーク/スペース)付き)および赤外線ポート( IrDAではなく、シリアルに似ており、ゼロはフルビットタイムの1/8の持続時間のパルス) ^[3]
データバス幅: 8ビット(外部)
最大4ビットセルアドレス幅: 20ビット(次に示すアドレス空間につながる)
論理アドレス空間: 512 KB
最大レジスタサイズ: 64 ビット(作業レジスタとスクラッチレジスタの両方)
X モデルで利用可能な拡張カードポート: 2
拡張カードピン数: 40

HP 48S/HP 48SX 専用

CPUクロック周波数: 2MHz
メモリクロック周波数: 2 MHz
CPU コードネーム: Clarke ( Saturn 1LT8コア)
通信プロトコル: Kermit (プロトコル)
オンボードROM : 256 KB
オンボードRAM : 32 KB
拡張カードあたりの最大追加メモリ: 128 KB (48SX のみ)
ROMバージョン: A、B、C、D、E、(F、^[4]^[5] ) J
オレンジと青のシフトボタン

HP 48G/HP 48GX/HP 48G+ 専用

CPUクロック周波数: 3.68～4 MHz
- 周波数は温度によって変化すると主張する人もいる^[6]
- HP 48G シリーズの設計チームのエンジニアの 1 人 (Dave Arnett) によると、4 MHz CPU の歩留まりは基本的に 2 つのビンに分けられていました。仕様に最も近いもの (通常 3.93～3.94 MHz 付近) は拡張可能なモデル (GX) 用に確保され、仕様よりわずかに低いものは拡張不可能なユニット (G) 用に使用されました。最終的に歩留まりは向上し、4 MHz に近いクロックの CPU は拡張不可能なユニットにも搭載されました。(極端ではない) 温度の影響はほぼ無視できます。^[要出典]
メモリクロック周波数: 2 MHz
CPU コードネーム: Yorke ( Saturn HP 00048-80063 コア)
通信プロトコル: Kermit (プロトコル)、Xmodem
オンボードROM: 512 KB
オンボード RAM: 32 KB (48G) または 128 KB (48G+/48GX)
拡張カードポート 1 の最大追加メモリ: 128 KB
拡張カードポート 2 の最大追加メモリ: 4 MB (バンク切り替えにより、いつでも 128 KB をアドレス指定可能)
ROM バージョン: K、L、M、P、R
紫と青緑のシフトボタン。これは一種のデザインエラーです。これらの色は赤緑色覚異常の人には区別がつかない可能性があります。

プログラミング

HP 48 シリーズの電卓は、逆ポーランド記法(RPN) とLispを組み合わせたと思われるRPLというスタックベースのプログラミング言語をサポートしています。RPL は、スタックベースのプログラミングにリストと関数の概念を追加し、プログラマーが評価されていないコードを関数の引数として渡したり、スタックに残して関数から評価されていないコードを返したりできるようにします。

RPL には、ユーザー RPLとシステム RPLの 2 種類があります。ユーザー RPL は、ユーザーが電卓上で直接プログラムできる言語です。システム RPL には外部コンパイラが必要です。これは、サードパーティのユーティリティを使用して電卓上で実行することも、別のマシンで実行することもできます。2 つの言語の主な違いは、使用できる低レベル操作の数です。ユーザー RPL は、引数をチェックしないコマンドを公開しません。したがって、ユーザー RPLプログラムは通常、電卓をクラッシュさせることがありません (したがって、システム RPLプログラムよりも遅くなります)。一方、誤った引数でコマンドを呼び出すシステム RPLプログラムは、ほぼ確実に電卓を完全なメモリリセットが必要な状態にします。

HP 48 をHP Saturn アセンブリ言語で直接プログラムすることも可能です。これは、ユーザー提供の計算機ツール (例: Jazz) を介して行うか、ユーザー提供のツールまたは Hewlett-Packard が直接公開したツール (例: SASM など) を使用して別のマシン上で行うことができます。

エミュレータ

Windows 用 Emu48
Commodore Amiga 用 Alcuin
Mac OS X、POSIX (Unix/Linux) 用の X48
i48 - X48 ベースの iOS 用 HP48GX エミュレーター
m48 – Emu48 をベースにした iPhone 用 HP48 エミュレーター
Droid48 – X48 ベースの Android 用 HP48G エミュレーター
droid48sx – Droid48 をベースにした Android 用 HP48SX エミュレーター
HP48 エミュレーター - Unix/Linux または Windows (Cygwin を使用) 用デコンパイラー ( Paul Courbis著)

大衆文化において

HP 48は2012年の映画『アメイジング・スパイダーマン』とその続編に登場します。^[7]
