電子データ

電子データ

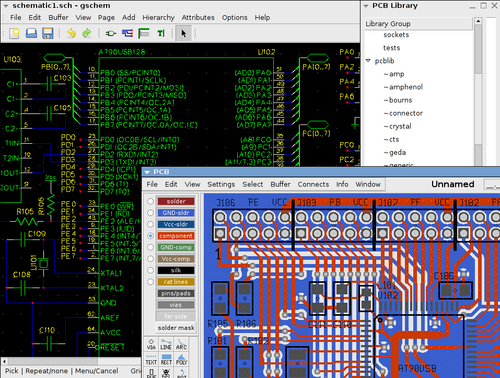

geda の 2 つの主要コンポーネント: gschemによる回路図キャプチャと PCB によるレイアウト アートワーク
原作者	Ales Hvezda他
初回リリース	1998年4月1日; 26年前 ( 1998-04-01 )
安定版リリース	1.10.2 [1]  / 2020年12月22日; 4年前 ( 2020年12月22日)
プレビューリリース	1.9.2 [2]  / 2015年9月30日; 9年前 （2015年9月30日）
リポジトリ	git.geda-project.org/geda-gaf.git
オペレーティング·システム	Linux、Unix系、Mac OS X、Microsoft Windows（実験的）
タイプ	電子設計自動化
ライセンス	GPL-2.0以降[3]
Webサイト	ゲダプロジェクト

gEDAという用語は、次の 2 つのことを指します。

1. GPLに基づいてリリースされた、電子設計に使用されるソフトウェア アプリケーション ( CADツール)のセット。したがって、gEDA は ECAD (電子 CAD) または EDA (電子設計自動化) アプリケーション スイートです。gEDA は主にプリント回路基板設計 (集積回路設計ではなく)を対象としています。gEDA アプリケーションは、総称して「gEDA スイート」と呼ばれることがよくあります。
2. gEDA ツールキットの開発と保守に取り組んでいるフリー ソフトウェア/オープン ソース開発者のコ​​ラボレーション。開発者は gEDA メーリング リストを介して通信し、単一のプロジェクトとして毎年開催される「 Google Summer of Code」イベントに参加しています。このコラボレーションは、「gEDA プロジェクト」と呼ばれることがよくあります。

「gEDA」という単語は、「GPL 」と「EDA」を組み合わせたものです。gEDA スイート内の個々のツールの一部の名前には、 GNU General Public Licenseに基づいてリリースされていることを強調するために、文字「g」が接頭辞として付けられています。

gEDAプロジェクトは、 Linux / UNIX用のフリーソフトウェアEDAツールの不足を補うために、Ales Hvezdaによって開始されました。^[4] 最初のソフトウェアは1998年4月1日にリリースされ、回路図キャプチャプログラムとネットリスターが含まれていました。^[5] その時に、gEDAプロジェクトのWebサイトとメーリングリストも作成されました。

当初、このプロジェクトでは PCB レイアウト プログラムも作成する予定でした。しかし、既存のオープン ソース レイアウト プログラム「PCB」がプロジェクトによってすぐに発見されました。その後、ネットリストを PCB にターゲットする機能が gEDA プロジェクトのネットリスターにすばやく組み込まれ、新しいレイアウト プログラムを一から作成する計画は中止されました。その間、PCB に取り組んでいる開発者は gEDA プロジェクトの関連会社になりました。

他のオープンソース EDA プログラムもほぼ同時期に作成されました。それらのプログラムの作者は gEDA の Web サイトとメーリング リストに所属するようになり、共同の gEDA プロジェクトが誕生しました。

現在、gEDA プロジェクトは、さまざまな (ただし重複することもある) プログラマーによって開発されたソフトウェア ツールの連合体のままです。このプロジェクトをまとめているのは、強力なコミュニティ ベースのオープン ソース EDA ツールキットを作成するという共通のビジョンです。

pcb-rnd は2013 年に gEDA/PCB からフォークされました。

Lepton EDA は、2016 年後半に gEDA/gaf スイートからフォークされました。

大まかに言えば、「gEDA Suite」という用語は、geda-dev/geda-user メーリング リストを介して gEDA プロジェクトに関係するすべてのフリー ソフトウェアプロジェクトとアプリケーションを指します。これには次のものが含まれます。

• gEDA/gaf - gschem とその仲間 (オリジナル プロジェクト)

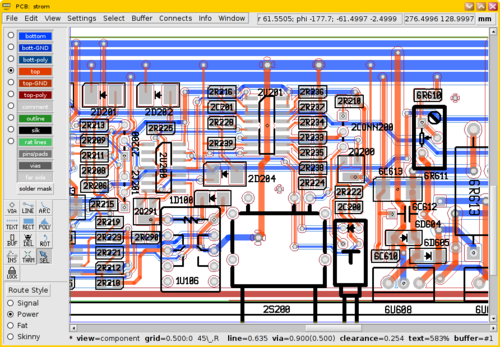

• PCB - PCBレイアウトプログラム
• Gerbv - Gerber ファイルビューアー
• ngspice - Berkeley SPICEの移植
• GnuCap - 最新の電子回路シミュレーションプログラム
• gspiceui - ngspice/GnuCap のGUIフロントエンド
• gwave - アナログ波形ビューア
• gaw - gwave を書き直したアナログ波形ビューア。gspiceui で動作します。
• Icarus Verilog - Verilogシミュレーター
• GTKWave - デジタル波形ビューア
• wcalc -伝送線路と電磁構造解析

gEDA スイート内の gEDA/gaf (「gaf」は「gschem and friends」の略) は、gEDA の名前の下にグループ化され、gEDA プロジェクトの創設者によって直接管理されているツールの小さなサブセットです。GEDA/gaf には次のものが含まれます。

• gschem -回路図キャプチャプログラム
• gnetlist -ネットリスト生成プログラム
• gsymcheck - 回路図シンボルの構文チェッカー
• gattrib -回路図上のシンボル属性を編集するためのスプレッドシートプログラム。
• libgeda - gschem、gnetlist、gsymcheck 用のライブラリ
• gsch2pcb - pcb を使用して回路図からレイアウトに注釈を転送する
• 各種ユーティリティプログラム

gEDA プロジェクトの長年の目標の 1 つは、 Linux用のEDAアプリケーションスイートを提供することであるため、 gEDA Suite のすべてのアプリケーションは Linux 上でコンパイルおよび実行されます。 ソースからプログラムをビルドするだけでなく、 gEDA Suite のすべてのプログラムのバイナリ実行可能ファイルは、一般的なパッケージ アーカイブから入手できます。aptやdnfなどのパッケージ管理ツールを使用して、多くの一般的なLinux ディストリビューションにプログラムをインストールできます。

すべての gEDA アプリケーションは、 OpenBSD、FreeBSD、NetBSDなどの他のUnix 系オペレーティング システムでもコンパイルおよび実行できます。これらのディストリビューションの一部は、パッケージ管理ユーティリティを使用したパッケージ済みバイナリのインストールもサポートしています。

gEDA アプリケーションのほとんどは、通常Fink パッケージ マネージャーとMacports を使用して、 Mac OS Xにもインストールして正常に実行できます。Mac で動作する市販の EDA ツールはほとんどないため、この機能により、gEDA は Mac ユーザーの間で人気の電子設計パッケージとなっています。

Microsoft Windows のサポートは、現在、プロジェクトの主な目標ではありません。ただし、gEDA Suite の一部のプログラムには Windows サポート用のフックが組み込まれており、それらのプログラムは Windows でビルドおよび実行されます。ただし、gEDA Suite のほとんどのバイナリ実行ファイルは、gEDA プロジェクトによって配布されていません。

gEDAプロジェクトの重要な特徴は、強力なユーザーコミュニティを形成していることです。^[6] gEDAメーリングリストには数百人の登録者がおり、その多くはエレクトロニクスの専門家です。そのため、gEDAメーリングリストはgEDAアプリケーションに関する情報だけでなく、一般的な電子設計情報の交換の場にもなっています。

プロジェクトのオープン性により、回路図シンボル、フットプリント、ユーティリティ スクリプトが自由に作成され、スピンオフ Web サイト www.gedasymbols.org で gEDA コミュニティのメンバー間で共有されます。
