水路は、溝や溝とは対照的に、周囲の地形よりも高く壁が作られた、開いた傾斜した重力シュートの形をした、人工の水路です。[1] [2]水路は、水を輸送するために建設される導水路と混同しないでください。水路は、流水を使用して資材を輸送します。[要出典]水路は、分水ダムまたは堰から目的の資材収集場所まで水を導きます。水路は通常、木材、金属、またはコンクリートで作られています。

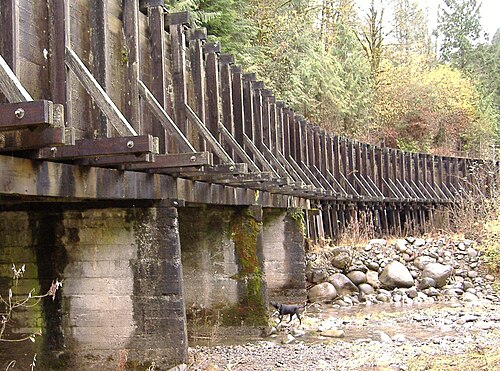

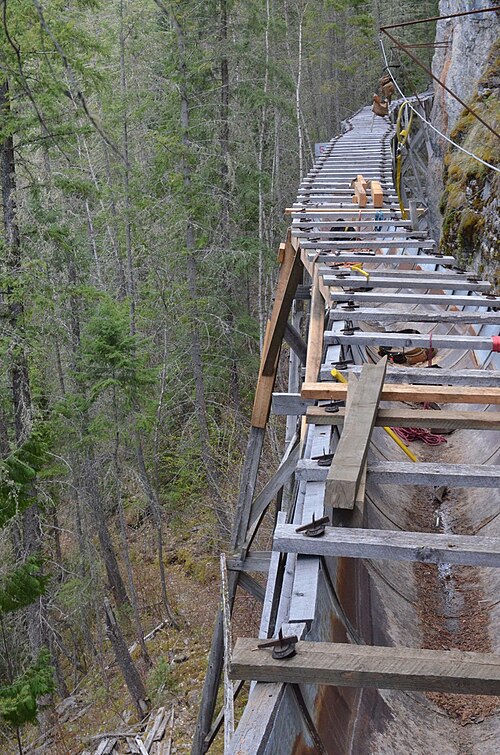

多くの水路は、架台の上に設置された木製の樋の形をとっており、土地の自然な輪郭に沿っていることが多い。水車用の水路の一部として始まったが、後には伐採産業で丸太を運ぶために使用され、丸太水路として知られるようになった。また、水力採掘や、金、錫、その他の重鉱物の 砂鉱床の採掘にも広く使用された。
語源
flumeという用語は、ラテン語のflumen (川を意味する)に由来する古フランス語の単語flumに由来する。この語はかつては小川、特に水車用の水路の末端部を指して使われていた。アメリカでは、底に小川がある険しい岩の間を走る非常に狭い峡谷を指すのに使われるが、より頻繁には、灌漑、製材所の稼働、または金採掘の水力採掘法のさまざまなプロセスのために川から水の流れを転流するための木材またはその他の材料で作られた人工の水路を指す。[3]
水路の種類

ミルレース
転水路は、2 つの貯水池間など、ある場所から別の場所へ水を移すために使用されます。
丸太水路
丸太用水路は、水の流れを利用して、切り出された丸太や木材を、時には何マイルも下りて製材所またはさらに輸送する場所まで運びます。
流量測定用水路
大きな水路の水流を測定するために、いくつかの種類の水路が使用されています。開水路の水流を測定するために使用される場合、水路は、自由流条件下で流れを加速させる特別な形状の固定水力構造として定義され、水路内の単一の水頭(レベル)測定に適用されるレベル対流量関係によって水路を通る流量を特徴付けることができます。加速は、側壁の収束、床の高さの変化、またはこれら2つの組み合わせによって実現されます。[4]
流量測定用水路は、通常、収束部、スロート部、および発散部から構成されます。ただし、すべてのセクションが存在する必要はありません。カットスロート水路の場合、収束部が直接発散部に接続され、スロート部の長さがなくなります (そのため、「カットスロート」と呼ばれます)。他の水路では発散部が省略されています (モンタナ、USGS ポータブル パーシャル、および HS / H / HL 水路)。[5]
水路式堰は、尖頭堰に比べて明確な利点がある。[4]
- 同じ制御幅の場合、水路の損失水頭は、鋭角堰を操作するために必要な損失の約4分の1です。
- 接近速度は水路の校正方程式の一部である。
- 建設された水路の寸法を無許可で変更することは困難である(したがって起こりそうにない)
- ほとんどの水路スタイルは、堆積物や浮遊物の通過を容易に許容し、水路設備の維持に関連する時間と労力を削減します。
流量測定用水路のスタイルには、カットスロート、HS / H / HL タイプ、カファギ、モンタナ、RBC、パーシャル、パーマー・ボウルス、台形、ベンチュリ水路などがあります。[引用が必要]
航行可能な運河の水路

19世紀の運河の中には、バイパス水路によって揚水閘門の周りの水が上の階(またはポンド)から下の階に迂回され、下の階に十分な水が供給されるようになっていたものもあった。[6]
レクリエーション用水路
競泳では、コーチが選手の泳法を分析するために、透明な側面を持つ特殊な水路をよく使用します。水流の速度は可変で、さまざまな泳法や能力に対応できます。
ギャラリー
-
英国における測量用水路
-
水路の流出
-
ニューサウスウェールズ州の仮設水路
参照
参考文献
- ^ コスター、フランク(1909)。水力発電の開発と工学。ニューヨーク:D.ヴァンノンストランド。pp.40-45。
- ^ 歴史的鉱山跡地の特定、評価、登録に関するガイドライン。ワシントン D.C.:米国内務省国立公園局。1997 年。
- ^ 前述の文の 1 つ以上には、現在パブリック ドメインとなっている出版物のテキストが組み込まれています: Chisholm, Hugh編 (1911)。「Flume」。Encyclopædia Britannica。第 10 巻 (第 11 版)。Cambridge University Press。pp. 574–575。
- ^ ab Flumes、Openchannelflow.com
- ^ 水路の各セクション - その位置と機能、Openchannelflow.com
- ^ カイトル、エリザベス(1983年)。運河沿いの家。キャビン・ジョン、メリーランド州:セブン・ロックス・プレス。ISBN 978-080185328-9。270ページ
