転流ダム

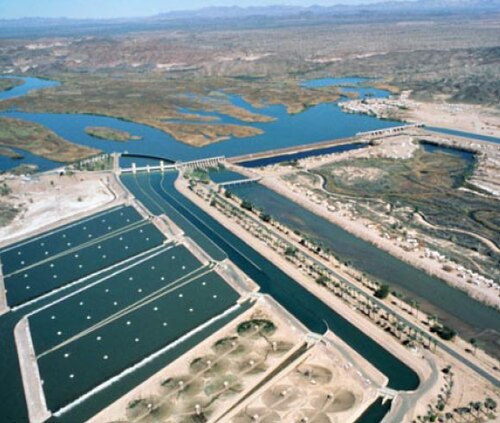

分水ダムは、川の流れの全部または一部を自然な流れから迂回させるダムです。分水ダムは一般に貯水池に水を貯めません。その代わりに、水は人工の水路または運河に流されます。この水路または運河は灌漑に使用されたり、水力発電機を通過して川に戻されたり、別の川に流れ込んだり、ダム自体が堰き止められて地上または地下水貯水池や雨水排水路を形成したりします。

初期の分水ダムは、カイロの南約25キロに位置するワディ・アル・ガラウィにある古代エジプトの サッド・エル・カファラ・ダムである。紀元前2600年頃に洪水制御のために建設されたこの構造物は、基礎部分の長さが102メートル、幅が87メートルであった。建設中に洪水で破壊された。^{[1] [2]}

分水ダムは、貯水ダム、調節ダム、分水ダムの3つのダムの分類の1つです。貯水ダムは、長期間水を貯めるために使用されます。貯められた水は、灌漑、家畜、都市給水、レクリエーション、水力発電に使用できます。調節ダムは、表面流出水を捕らえて洪水を防ぎ、下流の水路への流出水の流量を調節することで堆積物を捕らえるために建設されます。分水ダムは、水位を上げて水を指定された場所に向け直すために使用されます。転用された水は、灌漑システムまたは貯水池への供給に使用できます。^[3]

転流ダムは、水域の水位を上げて水の流れを変えるために設置されます。転流された水は、灌漑システム、貯水池、または水力発電施設に供給することができます。転流ダムによって貯水池に転流された水は、工業用途や都市給水に使用することができます。^[3]

転流ダムの設計は、盛土式ダム、バットレス式ダム、アーチ式ダム、重力式ダムの4つの基本的なタイプのいずれかに分類されます。^[3]

堤防型転水ダムは、ダムに押し寄せる水の力を、その力に耐えるだけの重量のダムを建設することで打ち消すように建設されます。堤防型ダムは、ダム建設現場の周辺地域にある材料で作られるのが一般的です。材料には、砂、砂利、岩石などが一般的です。これらの建材と粘土または不浸透性膜を組み合わせることで、堤防型ダムの強度が高まります。その結果、シンプルな構造と地元で入手可能な建材の組み合わせにより、堤防型ダムの建設コストは他のタイプのダムよりも低くなります。^[3]

バットレス型転流ダムは、ダムの下流側にアングルサポートを使用して設計されています。サポートはダムの壁に固定され、ダムにかかる水の力を相殺するのに役立ちます。バットレス型ダムは、堅固な岩盤基盤のない広い谷に建設されます。^[3]岩盤は、地球の地殻の上部を構成する堅固な岩石です。岩盤は、堆積岩、火成岩、比喩的な岩石起源から作ることができます。^[4]バットレスダムには、大規模な鉄骨構造と労力が必要です。その結果、バットレス型ダムは建設費が高く、今日ではほとんど建設されていません。^[3]

アーチ型転流ダムは、アーチの上部が上流を向くようにアーチ形状で設計されています。アーチ形状は、水の力に対抗するための追加の強度を提供します。アーチ型ダムは、通常、狭い渓谷に建設されます。アーチ型ダムは、一般的にコンクリートで作られています。ダムの完全性を確保するには、岩盤の基礎とダムのコンクリートのベースがしっかりと接触している必要があります。ドーム型ダムは、アーチダムの一種です。ドーム型ダムは、水平面と垂直面の両方で湾曲しています。アーチ型ダムは、水平方向にのみ湾曲しています。^[3]

重力式転流ダムは、ダムを押し上げる水の力を、その力に耐えるだけの重さのダムを建設することで打ち消すために建設されます。重力式ダムは、一般的に石積みまたはセメントを使用して建設されます。重力式ダムの基礎は、一般的に堅固な岩盤の上に建設されます。ただし、適切な対策を講じてダムの下の水の流れを止めれば、重力式ダムは固まっていない地盤の上に建設できます。ダムの下に水が入り込むと、ダムが崩壊する可能性があります。^[3]
