フロー図

フロー図は、システム内の流れや動的な関係の集合を表す図です。フロー図という用語は、フローチャートの同義語としても使用され^{[ 1 ]}、フローチャートの対義語として使われることもあります^{[ 2 ] 。}

フロー図は、複雑なシステムを構造化して整理したり、要素の根本的な構造とそれらの相互作用を明らかにしたりするために使用されます。 ^{[ 3 ]}

フロー図という用語は、理論と実践において異なる意味で用いられています。最も一般的には、フローチャートとフロー図は、プロセスの表現という意味で互換的に使用されます。例えば、 Harris (1999) 著の『 Information Graphics: A Comprehensive Illustrated Reference』では、2つの異なる定義が示されています。

フローチャートまたはフロー図は、イベント、プロセスの手順、機能などの相互に関連する情報を、順序通りまたは時系列順に整理された方法で視覚的に表示する図です。^{[ 4 ]}

フロー図は、プロセス、手順計画、または調査に関連する人、資材、書類、車両、または通信の物理的な経路または流れをグラフィックで表現したものです。^{[ 2 ]}

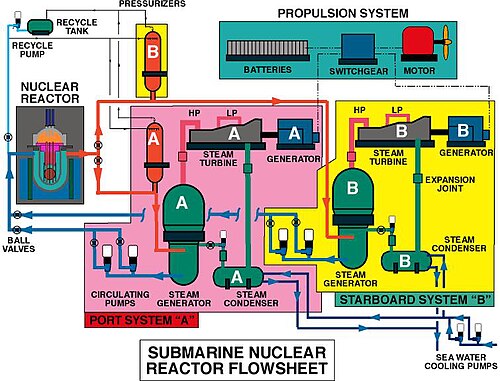

2番目の定義では、その意味は物理的な経路または流れの表現に限定されます。そのような図の例としては、原子力潜水艦推進システムの流れを示した図があり、システム内を行き来するさまざまな流れが示されています。このようなシステムの表現は、1つまたは複数のフローチャートによって補完することができ、フローチャートは、ある流れの一方向のシーケンス、またはシステムを管理するための制御フローのいずれかを示します。

物体が1つの場所から別の場所へ物理的に移動することも、フローマップと呼ばれる地図とフローチャートまたはサンキーダイアグラムの組み合わせで視覚化できます。フローマップは、何が流れ、移動または移動するのか、どの方向に、どのくらいの量で移動するのかなどを地図上に示すことができます。 ^{[ 5 ]}

理論的にも実際的にも、特定の種類の図はフロー図の一種とも呼ばれ、例えば以下のようなものがあります。

• 沖積図は、ネットワークにおける重要な構造変化を強調し、要約する。
• 所得の循環
• 制御フロー図とは、ビジネスプロセス、プロセス、またはプログラムの制御フローを記述する図のことです。
• 累積フロー図は、待ち行列理論で使用されるツールです。
• システム工学における機能フローブロック図
• データフロー図とは、情報システムにおけるデータの流れをグラフィカルに表現したものである。
• 動的なストックフロー図
• 情報フロー図とは、組織全体における情報の流れを示した図のことである。
• プロセスフロー図（オペレーションズにおけるプロセスフロー図）とは、プロセスをグラフィカルに表現したものである。
• 製品フロー図（PFD）は、製品ベースの計画原則に従って一連の製品が作成される順序をグラフィカルに表現したものである。
• 「フロー図」として知られるラップの記譜法
• サンキーダイアグラム（線幅は大きさを表す）
• 信号フローグラフとは、数学において、線形代数関係の集合における変数間の関係を示す図的手段である。
• 状態図とは、有限状態機械を表す図のことである。

• フローグラフ（曖昧さ回避）
• 機能モデル
• ビジュアルプログラミング言語
