| ファジュル 3 | |
|---|---|
.jpg/500px-Fajr-3_(1).jpg) 2018年にメルセデス2631シャーシに搭載されたFajr-3。その後にその前身であるM-1985が登場。 | |
| タイプ | ロケット砲 |
| 原産地 | イラン |
| サービス履歴 | |
| 使用中 | 1996年～現在 |
| 使用者 | イラン シリア ヒズボラ ハマス |
| 戦争 | 2006 レバノン戦争 シリア内戦 |
| 生産履歴 | |
| メーカー | シャヒド・バゲリ産業グループ[1] |
| 生産 | 1990年か1996年か？ |
| 仕様 | |
| 質量 | 15,000 kg (発射装置) 45 kg (HE 含有量) 90 kg (弾頭) 407 kg (ロケット) |
| 長さ | 10 m（発射装置）[2] 5,200 mm（ロケット） |
| 幅 | 2.5m（ランチャー）[2] |
| 身長 | 3.34 m（ランチャー）[2] |
| 直径 | 240mm |
| 口径 | 240ミリメートル |
| 標高 | 0〜57度[2] |
| トラバース | 90度左/100度右[2] |
| 発射速度 | 4～8秒[2] 12ラウンド48～96秒（推定）[3] |
| 最大射程距離 | 43キロ[2] |
| エンジン | 280馬力、V8液冷ディーゼルエンジン[4] |
| 最高速度 | 60 km/h (道路) 25 km/h (オフロード) [4] |
ファジュル3（稀にファジュル3 [5]）（ペルシア語：فجر-۳）は、イラン製の240mm中距離[6] 多連装ロケット砲（MLRS）である。[4]ファジュル3は、M-1985と呼ばれる北朝鮮のMLRSのライセンス生産されたコピーであり、若干の改造が施されている。 [7]ファジュル3は1990年代に導入され、それ以来シリア、ハマス、ヒズボラに輸出されている。
ファジュル3発射装置は、長さ5.2メートル、口径240ミリのファジュル3ロケット砲12発を発射する。射程距離は43キロメートル、重量はそれぞれ407キログラムで、45キログラムの高性能爆薬（HE）を含んだ90キログラムの破片弾頭を搭載している。ファジュルとはアラビア語で「夜明け」を意味する。
歴史

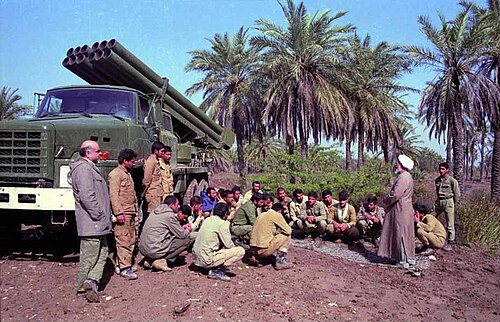

イラン・イラク戦争中、北朝鮮のM-1985 MLRSシステム約100台がイランに輸出された。[8]北朝鮮のM-1985はソ連のカチューシャから派生したものであり、ファジュル3もカチューシャとみなされることがある。[9]北朝鮮の支援を受けて、イランの国営シャヒド・バゲリ産業は後にこのシステムのライセンス生産を開始した[1]。[10]
少数の情報源によると、ファジュル3はパルチンミサイル工業社によって製造されているとのことである。[11] [12] [13]
ファジュル3の生産時期は極めて不明確である。[3]イランのアクバル・トルカン国防相は1990年3月にファジュル3の大量生産が開始されたと発表した。[14]アブダビのアナリストたちは1ヶ月も経たないうちにこの開発について知り、これをイランで生産が開始される「最も重要な新兵器の一つ」と評した。[15]
しかし、イランが実際にファジュル3システムを開発したと発表したのは1996年11月6日になってからだった。[11] 同システムは同月に試験され[11]、同年に運用が開始された。[4]この開始日の不一致は、最初にシステムのコピーを製造し、その後システムの改良版を製造したためである可能性がある。[3]ファジュル3の開発プログラムは、オガブの開発と連動して実行された可能性がある。[10]
ファジュル3の初期バージョンは射程距離が短縮されていたようで、イランが43kmの射程距離を持つロケットをテストしたのは1998年12月になってからだった。[16]ファジュル3ロケットは2006年時点でもまだ生産されていたことが知られている。[17]
説明
完全なファジュル3システムには5人の乗組員が配置され、クレーン付きの専用補給車両も1台含まれています。[4]
ランチャー
ファジル3発射装置には、6本ずつ2組に分かれた計12本の発射管がある。[2]ファジル3システムは、北朝鮮のM-1985で使用されたのと同じ日本製のIzuzuシャーシに最初に搭載された。[3]その後、メルセデスベンツ2624シリーズのシャーシに搭載され、[18]現在ではメルセデスベンツ2631シャーシに統一されている。[3]シャーシの違いは些細なものだが、ファジル3の派生型はない。[4]発射装置は装甲がなく、空荷時の重量は15000kgである。[4]ロケット弾を単独または一斉に発射することができる。[2]
米軍はファジュル3には射撃管制システムが搭載されていないと報告しているが[4]、イラン国防産業機構はファジュル3には距離と方位を計算できる独自のソフトウェアを搭載したコンピュータシステムが搭載されていると報告している[2] 。
ファジル3発射装置は長さ10メートル、幅2.5メートル、高さ3.34メートル（移動時）である。[2] [a] 発射管の長さは5.36メートルで、57度に設定すると最大射程距離となり、最大方位角は90～100度である。[2]
ロケット
このロケットは固体燃料で、破片爆発性の弾頭を備えている。[2]ロケットの長さは5.2メートル、直径は240mm、重量は407kgである。[2]飛行中の安定のためにラップアラウンドフィンを備えており、伸ばすと直径512mmに達する。[2]ロケットにはスピン安定化装置も備わっているが、誘導はされていない。[3]ロケットの二重層推進は平均4秒間燃焼し、最高速度930m/sに達する。[2]
ファジュル3ロケットの弾頭が85kg [2]か90kg [19]かは情報源によって異なる。弾頭には45kgのHE [13]と、残りは破片化用の金属ペレットが含まれている。弾頭は先端に取り付けられた衝撃信管によって起爆する。[20] 2018年にイラン政府は、ファジュル3を含むさまざまなロケットや誘導ミサイル用の近接信管の組立ラインを発表した。[21]ある情報源によると、ファジュル3ロケットは（単純な）高性能爆薬、子弾、焼夷弾、発煙弾、または化学弾頭も搭載できる可能性があるという。[3]
ファジュル3ロケットの耐用年数は15年である。[2]
リロード
ファジュル3の再装填では、発射管（6本ずつ2組）が発射装置から取り外され、クレーンで地面に置かれる。その後、「ローディングマシン」と呼ばれる機械を使用して、重いファジュル3ロケットを1本ずつ発射管に機械的に押し込む。すべての管が満たされると、クレーンを使用して発射管を車両に再び取り付ける。[2]再装填には12～15分かかると推定されている。[4]再装填時間が長く、「ローディングマシン」のサイズが大きい（10.4m）ため、ファジュル3 MLRSは射撃後に再装填のためにより安全な後方戦闘地域に後退することになっている。[2]
運用履歴
イラン
イランは2010年の演習でファジュル3を使用した（右図参照）。[22]ファジュル3は今後数十年にわたってイランの保有物となる可能性が高い。[23]このシステムの能力に関する評価の1つは、ロケットの数が少ないこととMLRSシステムの精度の低さを合わせると、ファジュル3が戦術的に効果的である可能性は低いということである。[3]
ファジュル3は、北朝鮮で製造されたM-1985システム9台と並んで運用されており、[24]現在もオリジナルのシャーシがそのまま残っている。
レバノン
ヒズボラは、戦争時に イスラエルに向けて発射するファジュル3ロケットやその他の無誘導ロケット砲システムを保有している。
ヒズボラに送られたファジュル3ロケットはイラン政府の補助金を受けている。それらはシリアに空輸され、その後ヒズボラの工作員によってレバノンに送られ、南レバノンに保管されていると考えられている。[9]
最初のファジュル3ロケットがヒズボラに供給された時期は不明である。一部の情報源は2000年代初頭と報告しており[25] 、 [26]、具体的には2002年である可能性があり[27]、他の情報源は1990年代後半と報告している。[28] [1] [29] [30] [b]
2006年レバノン戦争
ファジュル3 MLRSは2006年のレバノン戦争で少数使用された。[32]イスラエル空軍はファジュル3を他の中距離・長距離砲ロケットとともに戦争の主な標的と見なし、戦争初期に大規模な攻撃で破壊しようとした。[33]同様にヒズボラは戦争に向けてファジュル3システムや類似のロケットを「作戦計画の中心」と見なしていた。[33]ヒズボラではファジュル3は「ラード1」としても知られていた。[34]
ヒズボラのファジュル3ロケット弾の少なくとも一部はイスラエルの最初の一連の空爆を生き延び、戦争中は散発的に数十発がイスラエルに向けて発射され、主にイスラエルの都市ハイファを標的とした。[34]ロケット弾の射程距離が長いため、ほとんどがリタニ川の北から配備された。[34]ヒズボラのファジュル3 MLRSは固定された場所からではなく移動式に運用され、ティルスのヒズボラ本部から制御されていたと伝えられている。 [34]ヒズボラは戦争開始時に24～30基の発射装置を保有していたと推定されているが、生き残った数は不明である。 [ 35 ]
イラク
2007年9月11日、正体不明のイラク人グループがファジュル3ロケットを発射し、バグダッドでアメリカ兵1名が負傷した。[17]
ガザ
2009年、イスラエルはスーダン経由でガザ地区のハマスに密輸されていたファジュル3ロケットをはじめとする武器を標的とした。[36]
オペレーター
国家運営者
非国家運営者
注記
- ^ メルセデス2624シャーシの旧型ファジル3発射装置は若干大きい寸法である。パンフレットを参照のこと[19]
- ^ ヒズボラが1996年にファジュル3ロケットを入手し使用したという報告（例：[11]）は、現在では誤りであると考えられている。[31 ]
