FX-05 シウコアトル

FX-05シウコアトル
FX-05シウコアトル
	第二世代のFX-05アサルトライフル。
タイプ	アサルトライフル; カービン
原産地	メキシコ
サービス履歴
使用中	2008年～現在
使用者	メキシコ軍
戦争	メキシコ麻薬戦争
生産履歴
設計	2005
メーカー	産業総司令部軍事長官
単価	10,000 ペソ ($USD 520 - 2019)
生産	2005年～現在
建造数	44,000 (2005) ; 111,000 (2014) ; 121,000 (2018年までに)
バリエーション	アサルトライフル; カービン; ショートカービン; シャープシューター
仕様
質量	4.05 kg (8.9 ポンド) (アサルトライフル) ; 3.85 kg (8.5 ポンド) kg (カービン)
長さ	アサルトライフル：1,000 mm（39.4インチ）ストック伸長時/740 mm（29.1インチ）ストック折りたたみ時; カービン：760 mm（29.9インチ）ストック伸長時/500 mm（19.7インチ）ストック折りたたみ時
バレルの長さ	460 mm (18.1 インチ) ; 273 mm (10.7 インチ)
幅	56 mm (2.2 インチ)
カートリッジ	5.56×45mmNATO弾
アクション	ガス作動式回転ボルト
発射速度	720-850発/分; カービン：760-900発/分
銃口速度	956 m/s (3,136 フィート/s)
有効射程距離	視力調整で約200～600m
給餌システム	30発着脱式ボックスマガジン
観光スポット	アイアンサイトレシーバーに照準光学系を取り付けるための; ピカティニーレール; 取り外し可能な一体型光学照準器/キャリーハンドル

FX -05シウコアトル（「火の蛇」^[6]、古典ナワトル語で文字通り「トルコ石の蛇」^[6]）は、メキシコのアサルトライフルであり、陸軍軍事産業総局（Dirección General de Industria Militar del Ejército）がFabricas Militares（軍事工場）を通じて設計および製造した。^[7]^{[8]このライフルは、2006年9月16日の軍事パレードで、特殊部隊空中機動グループGAFE（}Grupo Aeromóvil de Fuerzas Especiales ）によって正式に披露された。^[8]

設計は産業軍事研究センターまたはCIADTIM（軍事産業応用研究技術開発センター）とSEDENAによって調整され、そのすべての部品はメキシコで製造されています。^[9]DGIMの所長であるオティリオ・ラミレス・セラーノ氏によると、2019 年 7 月までに約 155,000 丁のライフルが生産されたという。^[10]

FX-05はメキシコ軍に配備されており、軍事産業は年間3万台の生産を目指している。^[11]

発達

FX-05の開発は、メキシコ軍で使用されていたHK G3A3ライフルを置き換える研究の一環として、2005年にCIADTIMとの16か月の研究として始まりました。 ^[5]もともとHK G36はメキシコ軍の標準ライフルになる予定でした。メキシコの軍事近代化プログラムの一環として、当初63,016,125ユーロの費用で30,000丁のライフルを製造するために、メキシコに技術と機器を移転する計画がすでに立てられていたからです。メキシコ政府は最終的に、G36よりも費用対効果の高い代替品が必要であると判断し、技術や機器を移転する前にプロジェクトを終了する決定を下し、FX-05プロジェクトに着手しました。

メキシコの報告書によると、2006年12月までに、原材料を含み国産の設備と技術のみを使用して、8400万メキシコペソ（2006年12月の為替レートで585万5698ユーロ）がFX-05プロジェクトに投資された。^[12] FX-05プロジェクトを率いたのは、アルフレド・オロペサ・ガルニカ将軍とホセ・アントニオ・ランデロス准将だった。^[13] 2015年、予算削減により、SEDENAは2018年までに121,000台のFX-05の生産率を達成できないことが明らかになった。^[14]

2016年9月16日、メキシコ軍はFX-05の新しい派生型であるシフコアトルサブマシンガンと、それ用に作られた国産のアンダーバレルグレネードランチャーを公開した。^[15]

2019年4月2日には、PAX-100と呼ばれる新しい派生型の生産が開始される予定です。^[1]

デザインの詳細

この銃の設計は、望遠、レッドドット、機械式サイトと互換性があり、折りたたみ式の調整可能なバットストックを備えています。銃身はハンマー鍛造で、セミオート、3点バースト、フルオートの射撃が可能です。毎分750発の発射速度です。ライフルのレシーバーの大部分は、チタンフレームの下地を持つカーボンファイバーで強化されたポリマーで構成されており、黒、ダークグリーン、デザートタンの色に加えて、メキシコ軍が使用するSEDENAデジタル迷彩パターンがあります。チャージングハンドルはライフルのどちら側にも取り付けることができ、ガスピストンは銃身の上に位置し、マルチラグロータリーボルトシステムで作動します。^[16]セーフティ/発射モードセレクターは、FX-05の両側のピストルグリップの上にあります。^[16] NATO標準のマガジンと特定の透明マガジンを受け入れることができます。^[17] 2017年にはメキシコ製のグリップポッドが開発中であることが発表された。^[18]

内部機構と銃身は、耐腐食性に優れたステンレス鋼で作られている。FX-05用に、メキシコの新型燃料空気擲弾RSE-7に加え、NATO標準弾を発射できる国産のプログラム可能な空中炸裂グレネードランチャーが現在開発中である。FX-05は、独自の設計が完成するまで使用されているG36で使用されているAG36グレネードランチャーとも互換性がある。2017年には、メキシコ製のUBGLも実演された。^[18]

FX-05 は、銃身の通常の溝をなくし、代わりに丸みを帯びた多角形パターンの「丘と谷」のシステムを採用した、多角形ライフルを特徴とする世界でも数少ないアサルトライフルの 1つです。光学照準器は一体型で、標準でキャリーハンドルが取り付けられています。

銃身には信頼性の問題があり、作動寿命が短いという批判もあるが、これは低品質の材料のせいだと言われている。^[19]

FX-05には、様々な用途に合わせて最適化されたいくつかの構成があり、アサルトライフル（Fusil de asalto）、カービン（Carabina）、コンパクト（Carabina corta、文字通り「ショートカービン」）、^[16]^[20]軽機関銃（Ametralladora）、狙撃兵（スナイパー）（Francotirador）のバリエーションがある。これらのバリエーションは基本的にすべて同一であるが、ショートカービンはフォアエンドが短く、狙撃兵は標準の折りたたみ式ストックではなく固定調整式ストックを装備している。

ヘッケラー・アンド・コッホとの法的紛争

2007年2月1日、メキシコシティでSEDENA（国防省）とヘッケラー＆コッホの代表者がドイツ企業による特許侵害の告発に対処するため会合を開いた。^[21]彼らは陸軍がHK G36アサルトライフルの設計を「模倣」したと主張した。FX-05の詳細な模型の展示後、HKの代表者は2つのライフルの類似性にもかかわらず特許侵害はないと確信し、意見の相違は終結した。^[21]^[22]最終的にドイツ企業は、ライフルは似ているように見えても内部は異なり、メカニズムも異なるため訴訟は起こさないと述べた。^[22]

報告書は、FX-05 は外見上は明らかな設計要素を備えているものの、いくつかの顕著な違いがあると結論付けている。G36 を模したレシーバーは、実際には AK タイプのライフルと同様の動作をするロングストロークガスピストンと連動している。ライフルのより高度な部品はメキシコで独自に製造されたことが判明したが、ヘッケラー & コッホの役員は、ライフルのレシーバーシステムが G36 と同一である問題について、DGIM (FX-05 の製造元) に質問した。

メキシコの警察部隊の多くが G36 を支給されているため、この 2 つの銃の共通性を最大限に高めるために、レシーバーは G36 にできるだけ似せて作られたと考えられています。いずれにせよ、訴訟後の新しいバージョンの FX-05 には、異なる新設計のレシーバーが搭載されているようです。新しい FX-05 には 4 つの射撃位置選択 (セーフ、シングルショット、3 ラウンドバースト、フルオート) が付属しているのに対し、オリジナルの FX-05 には 3 つの射撃位置選択 (セーフ、シングルショット、フルオート) しかありませんでした。この理論は、新しい黒の FX-05 モデルには、マガジンエジェクターの前に目に見える金属の突起があり、レシーバーが著しく小さくなっているという事実によっても裏付けられています。

ギャラリー

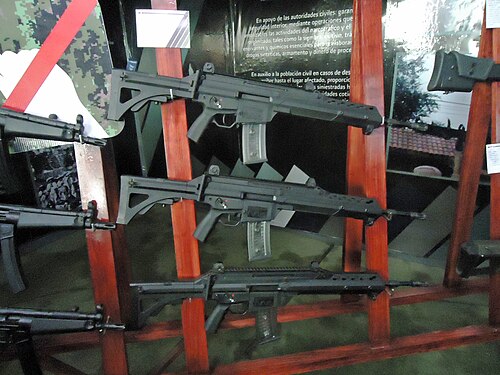

Fusil FX-05 ファミリー

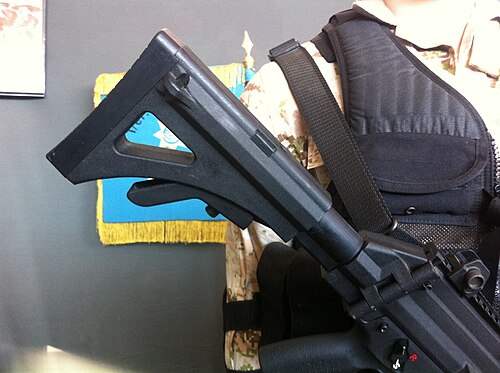

FX-05 折りたたみ式ストック
FX-05 ロワーレシーバー
メキシコ軍兵士が手に持つFX-05の受信機のクローズアップ

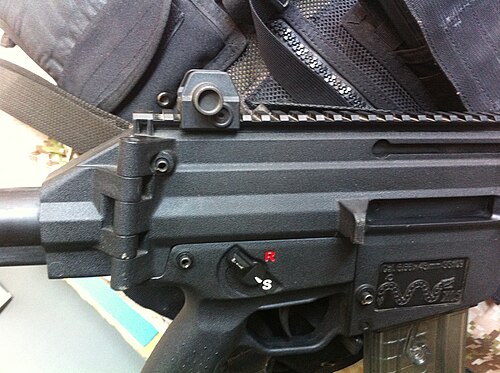

FX-05 アッパーレシーバー

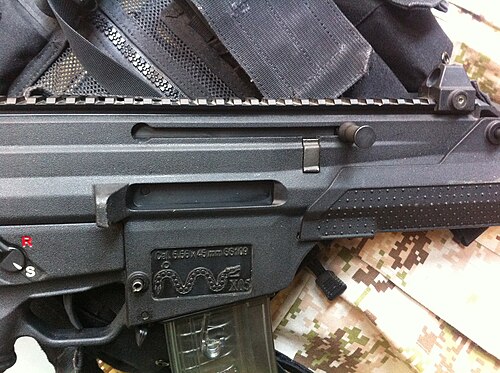

FX-05 アッパーレシーバー
FX-05 フロントハンドレール
