エコー級潜水艦

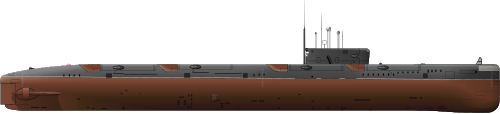

プロジェクト675の原子力巡航ミサイル潜水艦（エコーII）
クラスの概要
ビルダー	コムソモリスク・ナ・アムーレ、造船所第199号 セヴェロドビンスク、造船所 No. 402
オペレーター	ソ連海軍  ロシア海軍
先行	ウイスキーロングビンクラス
後継者	ジュリエットクラス チャーリークラス
委託中	1960年11月19日～1994年7月15日
完了	エコーI  :5 エコーII  : 29
一般的な特徴
タイプ	原子力潜水艦
変位	エコーI  : 3,768ロングトン（3,828トン）が浮上 4,920英トン（4,999トン）が沈没 エコーII  : 4,415ロングトン（4,486トン）が浮上 5,760英トン（5,852トン）が沈没
長さ	エコーI  : 111.2m（364フィート10インチ） エコー II  : 115.4 m (378 フィート 7 インチ)
ビーム	エコーI  :9.2m（30フィート2インチ） エコー II  : 9.3 m (30 フィート 6 インチ)
下書き	エコーI  :7.1m（23フィート4インチ） エコー II  : 7.4 m (24 フィート 3 インチ)
推進	エコーI  ：加圧水冷式原子炉2基（各44,500馬力（33MW））、蒸気タービン2基、軸2基 エコー II  : 加圧水冷式原子炉 2 基（各 70,000 馬力（52 MW））、蒸気タービン 2 基、シャフト 2 基
スピード	エコーI  : 15.1ノット（17.4 mph; 28.0 km/h）浮上 24.2ノット（時速27.8マイル、時速44.8キロメートル）潜水時 エコーII  : 14ノット（時速16マイル、26km/h）浮上 22ノット（時速25マイル、時速41キロメートル）
範囲	18,000～30,000マイル（29,000～48,000 km）
持久力	50日
テストの深さ	300メートル（984フィート）
補体	104～109名（うち士官29名）
武装	エコーI  : P-5ピャチョルカ巡航ミサイル6発 4 × 533 mm（21インチ）魚雷発射管 2 × 400 mm（16インチ）魚雷発射管 2×400 mm（16インチ）魚雷発射管 エコーII  : P-6巡航ミサイル8発 4 × 533 mm（21インチ）魚雷発射管 2×400 mm（16インチ）魚雷発射管 エコーII モッド : P-6は8発のP-500またはP-1000（SS-N-12「サンドボックス」）ミサイルに置き換えられた。

エコー級は1960年代にソ連海軍が建造した原子力巡航ミサイル潜水艦である。ソ連での呼称は最初の5隻がプロジェクト659 、その後の29隻がプロジェクト675であった。NATOでの報告名はエコーIとエコーIIであった。全艦が1994年までに退役した。 ^{[1] [2]}

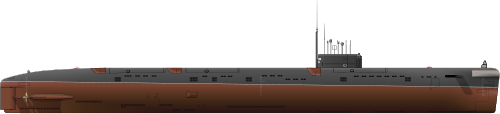

ソ連のエコー I 級(プロジェクト 659 級)は、1960 年から 1963 年にかけてソ連極東のコムソモリスクで完成しました。エコー I 級は、P-5 ピャチョルカ(SS-N-3C、「シャドック」) 対地攻撃巡航ミサイル用の発射装置 6 基を装備した SSGN に分類されました。エコー I 級は、射撃管制および誘導レーダーがないため、対艦任務ではなく戦略任務で運用する必要がありました。

ソ連のSSBN部隊が増強されるにつれて、これらのボートの必要性は減少したため、 1969年から1974年の間にプロジェクト659T SSNに改造されました。改造には、巡航ミサイルの取り外し、発射装置の水中騒音を減らすための船体の装甲と流線型の改修、およびノベンバー級SSNの標準へのソナーシステムの改造が含まれていました。

エコーI型はすべて太平洋艦隊に配備された。最後の2隻は1990年代初めに解体された。

エコーII 級(プロジェクト 675 級)は、1962 年から 1967 年にかけて、対空ミサイル潜水艦としてセヴェロドヴィンスク (18 隻) とコムソモリスク (11 隻)で建造されました。エコー II 級は、耐圧殻の上に 8 基の P-6 (SS-N-3a「シャドック」) 対艦巡航ミサイルを 2 基ずつ搭載していました。

ミサイルを発射するには、艦艇が浮上し、ミサイルを15度に上げる必要があった。^[3]エコーII級には射撃管制誘導レーダーも搭載されていた。エコーII級は30分で8発のミサイルを発射することができたが、誘導が第三者に引き渡されない限り、ミサイルの中間進路修正と最終目標選択が送信されるまで水上で待機する必要があった。

1970年代半ばから、29隻のエコーII級のうち14隻がオーバーホール中に、射程距離550キロメートル（340マイル）のP-500バザルト（SS-N-12「サンドボックス」）対艦巡航ミサイルを搭載できるように改造された。改造型（プロジェクト675M）は、帆の両側に取り付けられた膨らみによって区別できる。

これらの改造されたユニットのうち3つは、冷戦の終わりに向けてプロジェクト675MKVの下でさらにアップグレードされました。P -1000 ヴルカン（GRAU 3M70）はP-500よりも高速（マッハ2.3〜2.5） ^{[4]で飛行し、その範囲は700キロメートル（430マイル）に延長されました。 [4]}重量を軽減するために鋼鉄部品をチタンに置き換え、推進システムを改善しました。P-500と同様の射撃管制システム、アルゴンKVおよびアーギュメントレーダーを使用していたようです。^[5] P-1000は1987年から1993年の間に北方艦隊の3つのユニットに導入されました。太平洋艦隊の2隻のボート、K-10とK-34の改造は資金不足のために中止されました。^[5]

エコー II 級は太平洋艦隊と北方艦隊に均等に配分された。1980 年代半ばには時代遅れとなり、1989 年と 1995 年に除籍された。

エコー級潜水艦はいくつかの事故に巻き込まれた。

1970年6月20日

K-108 (エコー II) は、オホーツク海の水深 45 メートル (148 フィート) で潜水艦USS タウトグと衝突しました。K -108の外殻は、コンパートメント VIII と IX の領域で損傷し、タウトグの帆は損傷し、そのアクセス トランクは浸水しました。死者はいませんでした。

1973年6月14日

K-56（エコーII）はソ連の大型冷凍トロール船アカデミック・ベルクと衝突した。潜水艦は船首に穴が開き、第1区画と第2区画が浸水して27人が死亡した。

1973年8月20日

K-1 (エコー II) はカリブ海のハグア堆 ( 21°35′00″N 80°40′00″W / 21.5833°N 80.6667°W / 21.5833; -80.6667 ) に水深 120 メートル (390 フィート) で時速 16 ノット (30 km/h) で衝突した。船首が著しく損傷した。

1976年8月28日

K-22（エコーII）は地中海（36°02′00″N 20°36′00″E / 36.0333°N 20.6000°E / 36.0333; 20.6000 ）でフリゲート艦USS ヴォーグと衝突し、両艦とも深刻な損傷を受けた。K -22はミサイルコンテナNo.1、延長装置、フィン構造に損傷を受け、修理のためエーゲ海のキチラ島に向かった。アメリカのフリゲート艦は船尾が損傷し、クレタ島まで曳航されなければならなかった。^[6]

1976年9月24日

K-47（エコー II）は北大西洋を航行中、短絡により第 VIII 区画（居住区）で火災が発生し、一酸化炭素中毒で 3 名が死亡しました。

1979年7月2日

K-116（エコーII）は、日本海のウラジミール湾で原子炉事故（左舷原子炉からの炉心冷却材の漏洩）に見舞われた。乗組員の一部は大量の放射線を浴びたが、死者は出なかった。

1980年8月21日

K-122（エコーI）は沖縄の東85マイル（137km）の地点で第7区画（ターボエレクトリック）で火災が発生した。一酸化炭素中毒により14名が死亡した。

1981年9月10日

K-45（エコーI）は夜間にソ連のトロール漁船ノボカチャリンスクと衝突した。潜水艦の外殻の船首とソナーシステムが深刻な損傷を受け、トロール漁船は沈没した。

1984年6月18日

K-131（エコーII）はバレンツ海で電気技師の安全対策違反によりVIII区画で火災が発生した。14名が死亡^[7]

1985年8月10日

K-431（旧K-31）（エコーII）は、日本海のチャズマ湾の造船所で燃料補給中に原子炉が爆発した。10人が死亡（救助隊の300人がさまざまな量の放射線を浴び、数人が後に死亡した）。

1986年11月

K-175（エコー II）は母基地（太平洋艦隊）にいる間に原子炉室で爆発を起こし、放射能が放出され、付近の地域が汚染された。死者は出なかった。

1989

K-1（エコーII改造）原子炉事故。^[5]

1989年6月26日

K-192 (旧K-172 ) (エコーII) は、バレンツ海のベア島沖で原子炉事故 (右舷原子炉の第1ループの破損) を起こした。乗組員は放射線を浴びたが、死者は出なかった。
