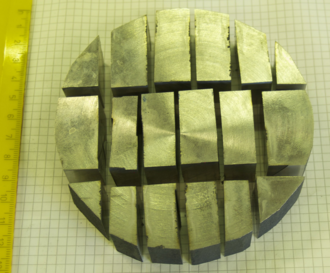

2507二相ステンレス鋼のインゴット 二相ステンレス鋼 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] はステンレス鋼 の一種です。これらの鋼は、冶金学的構造がオーステナイト (面心立方格子)とフェライト (体心立方格子)の2つの相からなり、ほぼ等しい割合で存在するため、二相(またはオーステナイト・フェライト)鋼と呼ばれています。
二相ステンレス鋼は、 A2/304 やA4/316 などの標準的なオーステナイト系ステンレス鋼 よりも、特に塩化物応力腐食や塩化物孔食 に対する耐食性が高く、強度も高い。オーステナイト系ステンレス鋼と比較した場合の主な組成の違いは、二相ステンレス鋼はクロム含有量が 20~28% と高く、モリブデン含有量が最大 5% と高く、ニッケル含有量が最大 9% と低く、窒素含有量が 0.05~0.50% である。ニッケル含有量が低いことと強度が高いこと (より薄い断面を使用できる) の両方により、コスト面で大きなメリットがある。二相ステンレス鋼は強度も高い。例えば、304型ステンレス鋼の0.2%耐力は280MPa (41ksi ) 程度、22%Cr二相ステンレス鋼の0.2%耐力は最低でも450MPa (65ksi ) 、スーパー二相ステンレス鋼の0.2%耐力は最低でも550MPa (80ksi ) である。[ 6 ]
二相ステンレス鋼は、海洋石油・ガス産業において配管システム、マニホールド、ライザーなどに広く使用されており、石油化学産業においてはパイプラインや圧力容器などに使用されている。
二相ステンレス鋼のグレード 4種類の二相ステンレス鋼の各方向における微細構造 二相ステンレス鋼は通常、孔食耐性に基づいて3つのグループに分けられ、孔食耐性当量数PREN = %Cr + 3.3 %Mo + 16 %N で特徴付けられます。[ 7 ]
標準デュプレックス(PREN範囲: 28~38) 一般的にはEN 1.4462(2205とも呼ばれる)グレードです。これは中程度の特性の典型例であり、おそらく今日最も広く使用されているグレードです。 スーパーデュプレックス(PREN範囲: 38~45) 一般的にEN 1.4410グレードから、後に石油・ガス産業や化学産業の特定の要求を満たすために開発されたいわゆるハイパーデュプレックスグレード(PREN:>45)までが使用されています。これらは優れた耐食性と強度を提供しますが、Cr 、Mo 、N 、さらにはWの含有量が高いため、 金属間 化合物の形成が促進され 、鋼の耐衝撃性が大幅に低下するため、加工がより困難です。加工不良は性能低下につながるため、ユーザーは評判の良いサプライヤー/加工業者と取引することをお勧めします。[ 8 ] 用途には、深海石油生産が含まれます。 低脂肪デュプレックスグレード(PREN値: 22~27) 一般的にEN 1.4362グレードは、近年、特に建築・建設業界など、それほど高い要求が求められない用途向けに開発されました。耐食性は標準的なオーステナイト系グレードEN 1.4401に近く(応力腐食割れ に対する耐性は優れています)、機械的特性も優れています。これは、強度が重要な場合に大きな利点となります。例えば、橋梁、圧力容器、タイバーなどが挙げられます。
化学組成 EN 10088-1 (2014) 規格のグレードの化学組成は、以下の表に示されています。[ 9 ]
機械的特性 欧州規格EN 10088-3 (2014) [ 9 ] に基づく機械的特性(製品厚さ160mm未満の場合 ):
* 厚さが5 mm (0.20 インチ)以下の場合
最小降伏応力値は、オーステナイト系ステンレス鋼 の約2倍である。
したがって、室温での機械的特性が重要な場合、二相ステンレス鋼はより薄い断面形状を実現できるため、魅力的な材料となる。
475℃脆化二相ステンレス鋼は、優れた耐酸化性を有するため産業界で広く使用されていますが、フェライト粒の大きさが大きいため靭性が限られており、280~500 ℃の温度範囲、特に475 ℃では硬化および脆化傾向があり、過飽和固体フェライト溶液のスピノーダル分解 によりFeリッチナノ相(1 ´ {\displaystyle {\acute {a}}} )およびCrリッチナノ相(1 ´ ´ {\displaystyle {\acute {a}}{\acute {}}} )とともにG相析出が起こり、[ 13 ] [ 14 ] [ 15 ] フェライト相がマイクロクラックの優先的な発生場所となる。[ 16 ]
二相ステンレス鋼の用途 二相ステンレス鋼は、通常、高い機械的特性と良好から非常に高い耐食性(特に応力腐食割れに対する耐性)のために選ばれます。
建築 インフラストラクチャー: 石油・ガス : フローライン、マニホールド、ライザー、ポンプ、バルブなど、幅広い機器[ 24 ] パルプと紙 : 化学工学: 圧力容器、熱交換器、凝縮器、蒸留塔、攪拌機、海洋化学タンカーなど[ 26 ] 水: 再生可能エネルギー:バイオ ガスタンク 移動手段:路面電車とバスのフレーム、タンクトラック、鉄鉱石貨車[ 5 ] エンジニアリング:ポンプ、バルブ、継手、スプリングなど 二相ステンレス鋼および超二相ステンレス鋼は、棒鋼、パイプ、板鋼、フランジ、継手、締結部品など、さまざまな製品形態で市販されています。これらの鋼種は、機械的強度と耐食性に基づいて選定され、頻繁に使用されます。これらの製品形態と鋼種は、化学処理、海洋、オフショア環境など、幅広い産業用途に対応しています。
参考文献 ↑ ペックナー、ドナルド;バーンスタイン、IM(1977)。「第8章」。ステンレス鋼ハンドブック 。マグロウヒル。ISBN 978-0-07-049147-2 。 ↑ ラコム、P.;バロー、B.ベレンジャー、G. (1990)。 「第18章」。 レ・ザシエ・イノキシダブル 。レ・エディション・ド・フィジーク。 ISBN 2-86883-142-7 。↑ 国際モリブデン協会(IMOA)(2014)。 二相ステンレス鋼の製造に関する実践的ガイドライン (PDF ) 。ISBN 978-1-907470-09-7 – www.imoa.info より。↑ Charles, Jacques (2010). Proceedings of the Duplex Stainless Steel Conference, Beaune (2010) . EDP Sciences, Paris. pp. 29–82 . 2022年5月6日に オリジナル からアーカイブ済み。 2019年10月27日 取得 。 1 2 国際ステンレス鋼フォーラム(2020)。 「二相ステンレス鋼」 (PDF) 。 ↑ ジェームズ・フリッツ博士。 「二相ステンレス鋼の使用に関する実践ガイド」 。 ニッケル協会 。 ↑ 英国 ステンレス鋼協会。 「孔食抵抗当量数(PREN)の計算」 。bssa.org.uk 。 ↑ 「技術センター - Alleima」 。www.alleima.com 。 2026年5月8日 取得 。 1 2 「この規格はBSIショップで入手可能です」 。 ↑ 「国際規格ISO 15510:2010に記載されているステンレス鋼のグレード。他の重要な規格からの類似組成のグレードの比較指定。(鋼構造の種類とISO名の中間3桁コードの昇順でリスト化)」 (PDF) 。 国際ステンレス鋼フォーラム。 2023年 3月10日 取得 。 ↑ Mohamed Koko, A. (2022). 歪み集中(変形双晶、すべり帯、亀裂)のその場全視野特性評価 (博士論文)。オックスフォード大学。 ↑ Koko, Abdalrhaman; Elmukashfi, Elsiddig; Becker, Thorsten H.; Karamched, Phani S.; Wilkinson, Angus J.; Marrow, T. James (2022-10-15). "高分解能電子後方散乱回折によるフェライト粒内すべり帯のひずみ場のその場特性評価" . Acta Materialia . 239 118284. Bibcode : 2022AcMat.23918284K . doi : 10.1016/j.actamat.2022.118284 . ISSN 1359-6454 . ↑ Örnek, Cem; Burke, MG; Hashimoto, T.; Engelberg, DL (2017年4月) 「二相ステンレス鋼の748 K (475 °C)脆化:微細構造と破壊挙動への影響」 Metallurgical and Materials Transactions A . 48 (4): 1653– 1665. Bibcode : 2017MMTA...48.1653O . doi : 10.1007/s11661-016-3944-2 . ISSN 1073-5623 . S2CID 136321604 . ↑ Weng, K. L; Chen, H. R; Yang, J. R (2004-08-15). "2205二相ステンレス鋼の低温時効脆化" . Materials Science and Engineering: A . 379 (1): 119– 132. doi : 10.1016/j.msea.2003.12.051 . ISSN 0921-5093 . ↑ Beattie, HJ; Versnyder, FL (1956年7月) 「高温合金における新しい複雑な相」 Nature 178 ( 4526): 208–209 . Bibcode : 1956Natur.178..208B . doi : 10.1038 / 178208b0 . ISSN 1476-4687 . S2CID 4217639 . ↑ Liu, Gang; Li, Shi-Lei; Zhang, Hai-Long; Wang, Xi-Tao; Wang, Yan-Li (2018年8月) 「EBSDによる熱時効処理された二相ステンレス鋼の衝撃変形挙動の特性評価」 . Acta Metallurgica Sinica (English Letters) . 31 (8): 798– 806. doi : 10.1007/s40195-018-0708-6 . ISSN 1006-7191 . S2CID 139395583 . ↑ 国際モリブデン協会 (IMOA)。 「 二相ステンレス鋼の熱間成形と熱処理」 (PDF) 。www.imoa.info 。 ↑ Euro-Inox。 「ステンレス鋼による革新的なファサード」 。Euro -Inox出版、建築シリーズ 。第19巻、 34 ページ 。ISBN 978-2-87997-372-2 。↑ 国際モリブデン協会 (2019)。 「ルーブル・アブダビ:光の雨」 。 モリブデンレビュー 。第 1号。 ↑ 「サグラダ・ファミリア聖堂」 。 アセロ・インオキシダブル 。 No. 82. セディノックス。 2018年6月。 ↑ 鉄骨構造協会 (2012)。 「ヘリックス歩道橋」 。 ↑ 「カラ・ガルダナ橋」 。鉄骨構造協会。2010年。 ↑ 「香港・珠海・マカオ大橋:世界最長の海上橋」 。www.roadtraffic -technology.com 。 2021年4月29日 取得 。 ↑ Zuili, D (2010). 「石油・ガス産業におけるステンレス鋼の使用」 . 二相ステンレス鋼会議議事録 : 575. 2022年5月6日に オリジナルからアーカイブ済み 。 2019年10月27日 に取得。 ↑ チャーター、ジェームズ (2007)。 「パルプ・製紙業界はデュプレックスに目を向ける」 (PDF) 。 ステンレススチールワールド 。 ↑ Notten, G (1997). 化学プロセス産業における二相ステンレス鋼の応用 (PDF) . 第 5 回二相ステンレス鋼世界会議. ステンレス鋼世界 . ↑研究 ・ イノベーション総局 (2013)。 貯蔵タンクにおける二相ステンレス鋼 。EU出版物。doi : 10.2777 / 49448。ISBN 978-92-79-34576-0 。
さらに読む TMRステンレス。二相ステンレス鋼の製造に関する実践的ガイドライン。第3版。国際モリブデン協会(IMOA);2014年。
