ペンティアムM

ペンティアムM
	オリジナルロゴ（2003年～2006年）
一般情報
発売	2003年3月12日; 21年前
製造中止	2009年7月14日; 15年前[より良い情報源が必要]
販売元	インテル
デザイン：	インテル
共通メーカー	インテル;
CPUIDコード	695h (バニアス) ; 0x6DX (ドーサン)
製品コード	バニアス: 80535; ドーサン: 80536
パフォーマンス
最大CPU クロックレート	900MHz～2.26GHz
FSB速度	400 MT/秒から533 MT/秒
データ幅	64ビット
アドレス幅	36ビット
仮想アドレス幅	32ビット
キャッシュ
L1キャッシュ	64 KB (32 KB データ + 32 KB 命令)
L2キャッシュ	1 MB または 2 MB、共有
アーキテクチャと分類
応用	携帯
テクノロジーノード	130nm～90nm
マイクロアーキテクチャ	P6
命令セット	x86-16、IA-32
拡張機能	MMX、SSE、SSE2、EIST、XD ビット;
物理的仕様
トランジスタ	バニアス：7,700万人; ドーサン：1億4000万;
コア	1;
パッケージ	マイクロピングリッドアレイ（mPGA）; 高性能ボールグリッドアレイ（H-PBGA）;
ソケット	ソケット 479; H-PBGA479;
製品、モデル、バリエーション
コア名	バニアス; ドーサン;
変異体	セレロンM;
歴史
前任者	ペンティアム4M
後継者	インテルコア (ヨナ); スティリー
サポート状況
	サポートされていません

Pentium Mは、2003年3月に発表され、当時の新ブランドCentrinoのIntel Carmelノートブックプラットフォームの一部を形成した、モバイル32ビットシングルコアx86 マイクロプロセッサ（改良型Intel P6マイクロアーキテクチャを採用）のファミリーです。 ^[2] Pentium Mプロセッサは、モデルに応じて最大熱設計電力（TDP）が5～27Wで、ラップトップでの使用を目的としていました（そのため、末尾の「M」はモバイルを表しています）。これらは、Pentium 4のフロントサイドバス（FSB）インターフェイス、改良された命令デコードおよび発行フロントエンド、改良された分岐予測、SSE2サポート、およびはるかに大きなキャッシュを追加することで、最後の Pentium IIIブランドのCPUのコアから進化しました。

最初のPentium MブランドのCPUはコード名Baniasと呼ばれ、その後Dothanが続きました。^[3]

Pentium M ラインは、2009 年 7 月に公式価格表から削除されました。このとき、Pentium M ブランドのプロセッサは、マイクロアーキテクチャが変更されたCoreブランドのデュアルコアモバイルYonah CPU に引き継がれました。この CPU は、電力消費と熱の問題を抱えていた Pentium 4 M プロセッサに代わるものでした。

概要

Pentium M は、デスクトップ向けのPentium 4の低電力版ではなく、Pentium III Tualatin設計 ( Pentium IIコア設計に基づいており、Pentium II はPentium Proの大幅な改良進化形であった) を大幅に変更したバージョンであったため、Intel にとって新しく根本的な方向転換を表した。Pentium M は、ノートパソコンのバッテリ寿命を延ばすために重要な特性である電力効率が最適化されている。平均消費電力が非常に低く、デスクトッププロセッサよりも発熱がはるかに少ない Pentium M は、Pentium 4 のラップトップバージョン ( Pentium 4 -MobileまたはP4-M ) よりも低いクロック速度で動作するが、パフォーマンスは同等で、1.6 GHz の Pentium M は通常、2.4 GHz の Pentium 4-M のパフォーマンスに達するか、それを上回ることさえある。^[4] Pentium M 740 は、最大約 7,400 MIPS および 3.9 GFLOPS (SSE2 を使用) のパフォーマンスがテストで確認されている。^[5]

Pentium M は、Pentium III の実行コアと Pentium 4 互換のバスインターフェイス、改良された命令デコード/発行フロントエンド、改良された分岐予測、SSE2サポート、およびはるかに大きなキャッシュを結合しました。通常、電力を大量に消費するセカンダリキャッシュは、アクセスされる部分のみをオンにするアクセスメソッドを使用します。大きなキャッシュの背後にある主な目的は、L2 キャッシュの大部分がオフになっている場合でも、プロセッサが使用できる適切なサイズの部分を引き続き確保しておくことでしたが、そのサイズによってパフォーマンスが向上しました。

その他の省電力方法には、動的に可変のクロック周波数とコア電圧があり、 SpeedStep 3 テクノロジ (以前のバージョンの SpeedStep よりもスリープステージが多い)を使用して、システムがアイドル状態のときに Pentium M がクロック速度を調整して電力を節約できます。このテクノロジにより、1.6 GHz の Pentium M は、600 MHz、800 MHz、1000 MHz、1200 MHz、1400 MHz、1600 MHz のクロック速度に効果的に調整できます。これらの中間クロック状態により、CPU は状況に合わせてクロック速度を調整できます。Pentium M の電力要件は、アイドル時の 5 ワットからフルロード時の 27 ワットまでさまざまです。これは、ノートブックメーカーにとって、Pentium M をより小型のノートブックに組み込むことができるため便利です。

Intel は Pentium M をモバイル製品としてのみ販売していましたが、AOpen、DFI、MSIなどのマザーボード製造業者は、モバイル以外の愛好家、HTPC 、ワークステーション、サーバーアプリケーション向けに設計された Pentium M 互換ボードを出荷しました。ASUS は、 Socket 478 Pentium 4プロセッサ用に設計された特定の ASUS マザーボードで Pentium M プロセッサを使用できるように、アダプタ CT-479 を開発しました。Shuttle Inc. は、低消費電力と最小限の冷却システムノイズを売りにしたパッケージ化された Pentium M デスクトップを提供しました。Pentium M プロセッサは、 Pentium M の低消費電力によりファンレスで小型の組み込み PC を設計できるため、組み込みシステムの製造業者にとっても興味深いものです。Pentium M は、プログラム Notebook Hardware Control または RMClock を使用して実行できるアンダーボルティングにも非常によく対応します。

バニアス

Mシリーズはもともとイスラエルで設計されたため、^[6]最初のPentium Mはゴラン高原の古代遺跡にちなんでBaniasというコードネームで識別された。Intelのハイファチームは以前、 Timna用のメモリコントローラに取り組んでいた。これは以前のP6メモリコントローラ設計に基づいており、P6アーキテクチャの詳細な知識が得られ、IntelからバックアップのモバイルCPUを作成するという突発プロジェクトを与えられたときにそれを利用しました。^[7]製品コード80535であるため、当初はモデル番号の接尾辞がありませんでした。しかし、後にPentium M 705として識別されました。130 nmプロセスで製造され、400 MT/s FSBを使用して900 MHzから1.7 GHzの周波数でリリースされ、1メガバイト(MB)のレベル2キャッシュを備えていました。コアの平均TDP (熱設計電力)は24.5ワットです。

Banias ファミリのプロセッサは内部的に物理アドレス拡張(PAE) をサポートしていますが、 CPUID情報に PAE サポートフラグが表示されません。そのため、一部のオペレーティングシステム (主に Linux ディストリビューション) はカーネルに PAE サポートが必要なため、このようなプロセッサでの起動を拒否します。^[8] Linux ブートオプションの 'forcepae' を使用すると、このような場合に Linux が PAE を使用して起動できるようになります。Windows 8以降も、同じ理由でこれらのプロセッサでの起動を拒否します。これらのプロセッサは、適切に動作するために PAE サポートが特に必要だからです。これらのプロセッサがインストールされた状態で (および CPUID 情報で PAE サポートフラグが有効になっていない Dothan ファミリのプロセッサで) 起動しようとすると、起動プロセスの早い段階でntoskrnl.exeをロードしようとしてクラッシュし、エラーコード 0xc0000260 (UNSUPPORTED_PROCESSOR) が表示されます。^[9]

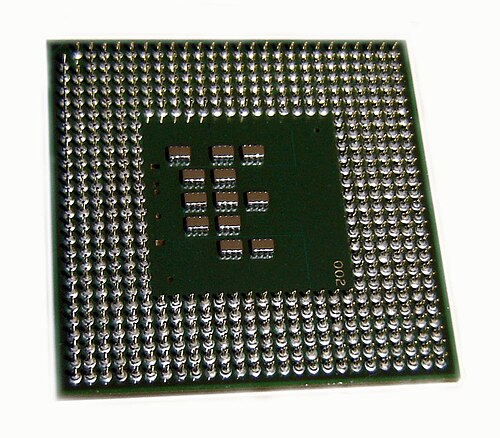

ドーサン

2003 年 9 月 17 日、Intel は、コード名「Dothan」の次世代 Pentium M プロセッサのリリース計画を発表しました。このプロセッサはイスラエルの別の古代都市にちなんで名付けられ、2004 年 5 月 10 日に正式にリリースされました。Dothan Pentium M プロセッサ (製品コード 80536、CPUID 0x6DX) は、クロック速度定格ではなく「プロセッサ番号」を使用して識別される最初の Intel プロセッサの 1 つです。これにより、異なる種類のプロセッサをより正確に区別できるようになりました。 400MT/sフロントサイドバス（FSB）を搭載した初期のDothanバージョンは、Pentium M 710（1.4GHz）、715（1.5GHz）、725（1.6GHz）、735（1.7GHz）、745（1.8GHz）、755（2.0GHz）、および765（2.1GHz）として知られています。^[10]^[11]これらの初期のDothanモデルはすべて、TDPが21Wで、L2キャッシュが2MBです。

これらの 700 シリーズ Dothan Pentium M プロセッサは、オリジナルの Banias Pentium M と同じ基本設計を維持していますが、90 nm プロセスで製造され、2 次キャッシュが 2 倍になっています。ダイサイズは 87 mm ²で、オリジナルの Pentium M とほぼ同じですが、1000 シリーズには約 1 億 4000 万個のトランジスタが含まれており、そのほとんどが 2 MB のキャッシュを構成しています。TDPも400 MT/s FSB で 21 ワットに低下しています (Banias では 24.5 ワット)。ただし、低クロック速度での電力消費は大幅に増加しています。ただし、サードパーティのハードウェアレビューサイトが実施したテストでは、Banias と Dothan を搭載したノートブックのバッテリ寿命はほぼ同等であることが示されています。^{[出典が必要]} さらに、サードパーティのハードウェアレビューサイトでは、ほとんどの状況で Dothan が Banias よりも約 10 ～ 20% 優れたパフォーマンスを発揮するとベンチマークされています。

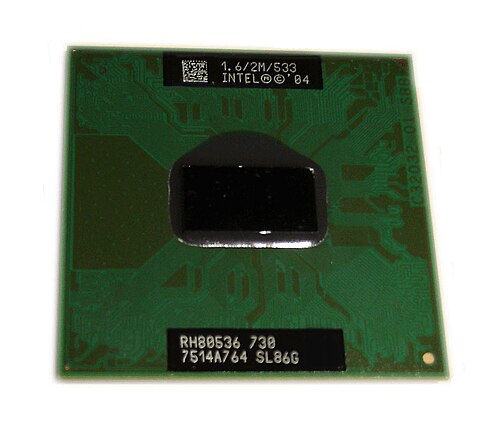

Dothan コアの改訂版は、2005 年第 1 四半期にSonomaチップセットとともにリリースされ、533 MT/s FSB とXD (Intel のNX ビットの名称) をサポートしました。また、 PAE が利用できないと表示されていた以前の Pentium M とは異なり、CPUID のPAEサポートフラグが有効になりました。これにより、Linux ディストリビューションおよび Windows 8 以降のブートエラーが解決されました。これらの改訂版 Dothan プロセッサには、730 (1.6 GHz)、740 (1.73 GHz)、750 (1.86 GHz)、760 (2.0 GHz)、770 (2.13 GHz)、780 (2.26 GHz) が含まれ、TDP は 27 W、L2 キャッシュは 2 MB です。

2005 年 7 月、Intel は 780 (2.26 GHz) と低電圧の 778 (1.60 GHz) をリリースしました。

プロセッサラインには、2005 年 7 月の時点で 1.0 GHz から 2.26 GHz のクロック速度で動作するモデルがありました^{[アップデート]}。周波数が低いモデルは、バッテリ寿命の向上と発熱量の低減を目的として設計された低電圧または超低電圧 CPU でした。718 (1.3 GHz)、738 (1.4 GHz)、および 758 (1.5 GHz) モデルは低電圧 (1.116 V) で TDP は 10 W ですが、723 (1.0 GHz)、733 (1.1 GHz)、および 753 (1.2 GHz) モデルは超低電圧 (0.940 V) で TDP は 5 W です。

インテル A100 シリーズ

512 KB L2 キャッシュと 400 MT/s フロントサイドバス (FSB) を備えた 90 nm プロセスで構築された Dothan ベースの超低電力マイクロプロセッサ。

Core Solo と Core Duo

次世代プロセッサ（コード名Yonah ）は、拡張 Pentium Mアーキテクチャをベースとし、Intel CoreブランドでCore DuoおよびCore Soloとしてリリースされました。
