Socket 479は、ノートパソコンなどに搭載されている一部のIntel製マイクロプロセッサで使用されるCPUソケットです。
Socket 479には2つのバージョンがありました。1つ目はTualatin-M CeleronおよびPentium IIIモバイルプロセッサで使用するために設計されたもので（ mPGA478Aとしても知られています）、2番目で最も一般的なバージョンはCeleron MおよびPentium Mモバイルプロセッサで使用されました（mPGA479MまたはmPGA478Cとしても知られています）。[ 1 ] [ 2 ]
IntelによるCeleron MおよびPentium M Socket 479ソケットの正式名称は、μFCPGAおよびμPGA479Mです。

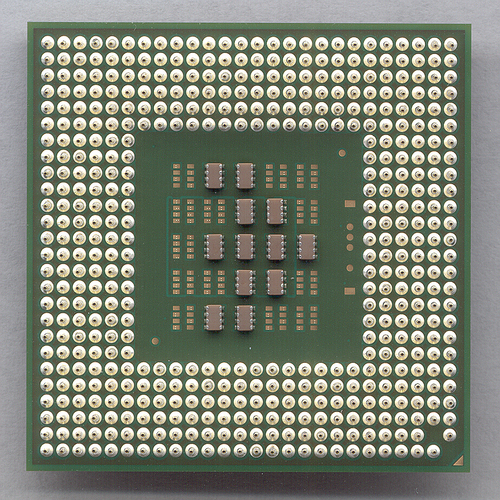

ソケット479には479個のピン穴があります。PGAパッケージのPentium Mプロセッサには、このゼロ挿入力ソケットに差し込む479個のピンがあります。電気的に接続されているのは478個のピンのみです（B2は予約されており、「Micro-FCPGAパッケージでは実装されていません」）。[ 3 ]
機械的には似ているものの、Socket 478はピンが 1 つ少ないため、Socket 478 ボードで Pentium M プロセッサを使用することはできません。このため、Asusなどの一部のメーカーは、Socket 478ボードで Socket 479 プロセッサを使用できるようにするドロップインボード (CT-479 など) を製造しています。[ 4 ]逆に、Socket 478 デスクトップ Celeron および Pentium 4 プロセッサは、機械的にはピンが互換性があるにもかかわらず、電気的に Socket 479 ボードでは使用できません。同じ理由で、Celeron M および Pentium M プロセッサは、Pentium III ベースの Socket 479 ボードとピンと電気的に互換性がありません。[ 1 ]
Pentium M にこのソケットを採用しているチップセットは、 Intel 855GM/GME/PM、Intel 915GM/GMS/PM、およびVN800 などの VIA ファミリーのチップセットです。Intel 855GME チップセットはすべての Pentium M CPU をサポートしていますが、Intel 855GM チップセットは公式には 90 nm 2MB L2 キャッシュ ( Dothan コア) モデルをサポートしていません (動作はしますが、FSB は 400 MT/s でしか動作しません。一部のユーザーは、855GM/GME/PM チップセットで FSB を 533 MT/s にオーバークロックして、90 nm 2MB L2 キャッシュ Dothan コアをサポートすることができました)。 [ 5 ]もう 1 つの違いは、855GM チップセットのグラフィック コアが 200 MHz で動作するのに対し、855GME は 250 MHz で動作することです。
2006年、インテルはCoreプロセッサのピン配置を改訂したSocket 479の後継となるSocket Mをリリースしました。Socket Mは、Intel 945PM/945GMチップセットで667 MT/sのFSBをサポートします。このソケットは、Socket 479のPentium Mバージョンから1つのピンの位置が変更されており、Socket 479のPentium IIIバージョンに似ています（ただし、電気的には互換性がありません）。Socket Mプロセッサは物理的にはSocket 479に装着できますが、ほとんどのバージョンのSocket 479とは電気的に互換性がありません（ATIノースブリッジRC415MDを使用する場合を除く）。
Socket 479またはその派生版を使用するPGAパッケージで利用可能な、電気的には互換性がないが機械的には互換性のあるプロセッサファミリーが複数存在する（時系列順に記載）：[ 1 ]
上記のプロセッサファミリーはそれぞれ、機械的には似ているものの電気的には互換性のないCPUパッケージを備えているため、誤って間違ったソケット構成に挿入すると動作しないか、プロセッサやマザーボードが損傷する可能性があります。[ 1 ] IntelのCPU仕様でさえ、この区別が十分に明確ではなく、代わりに上記のソケットのうち複数に対してPGA478またはPPGA478というパッケージ/ソケット指定を使用しています。[ 6 ] [ 7 ]
上記に挙げたプロセッサファミリーの中には、プロセッサ自体のピン配置が異なるものもあり、そのため、Pentium M/Celeron M Socket 479 プロセッサは、機械的には（電気的には異なるが）似ており、ピンの数も似ているにもかかわらず、Mobile Pentium III-M/Mobile Celeron Socket 479 ソケット、Socket 478 の両バージョン（mPGA478A と mPGA478B）、Socket M および Socket P には適合しません。
さらに混乱を招くかもしれないが、上記の PGA ベースの CPU の一部は、479 個の接点 (ボール) がすべて実装されたBGA (より正確には μBGA または μFCBGA) パッケージでも入手可能である。これらの CPU バリアントについては、 Intelの CPU 仕様では、BGA479 [ 6 ] PBGA479 [ 7 ]または H-PBGA479 [ 8 ]という名称が使用されている。ただし、これらの名称はソケットではなく CPU パッケージ自体を指していることに注意する必要がある。BGA バリアントはソケットをまったく使用しない (組み込みシステムなどでメインボードに直接はんだ付けすることを想定している)。これらの CPU の BGA 以外のバージョンは、Socket 479 だけでなく、上記のいずれかのソケットを使用する。
このソケットは、実際には「Socket 479」と呼ばれているにもかかわらず 478 ピンありました。他の PIII と同様に、100 MHz または 133 MHz の FSB がありました…2 番目のソケットは、デスクトップおよびモバイル Pentium 4 用の有名な mPGA478B Socket 478 でした。400、533、または 800 MHz の FSB がありました…3 番目のソケットは、Socket 479 とも呼ばれる mPGA478C でした。これは、2 世代の Pentium M- Banias および Dothan 用でした。 400 MHz または 533 MHz の FSB は P4 のバスと同一でした。Socket 479 と呼ばれていましたが、ピン数は 478 個でした。このシリーズの 4 番目のソケットは mPGA478MT、別名 Socket M でした。これは、Core Duo/Core Solo、初期の Core 2 Duo モバイル チップ、およびごく短期間の低電圧 Core Duo ベースの Xeon に使用されました。FSB は 533 MHz または 667 MHz でした。
