ダリヤルレーダー

ダリヤル

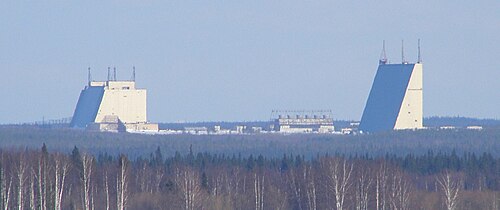

ペチョラのダリヤルレーダー
原産国	ソビエト連邦、ロシア
紹介された	1984
建造数	計画中8件、運用中2件
タイプ	早期警戒レーダー
頻度	150～200 MHz（VHF）
範囲	約6,000キロメートル（3,728マイル）[1] [2] : 74
直径	送信機 30×40  m 受信機 80×80  m 0.5～1.5 km 離して設置
方位角	90° [1] [2] : 74
標高	40° [2] : 74  [1]
その他の名前	NATO : ペチョラ GRAU : 5N79、90N6。

ダリヤル型レーダー（ロシア語：Дарьял）（NATO：Pechora）は、ソ連のバイスタティック 早期警戒レーダーである。約500メートル（1,640フィート）から1.5キロメートル（4,921フィート）離れた2つの独立した大型アクティブフェーズドアレイアンテナで構成される。送信アレイのサイズは30 m × 40 m（98フィート × 131フィート）、受信機のサイズは80 m × 80 m（260フィート × 260フィート）である。このシステムは、1.5〜2メートル（150〜200 MHz）の波長で動作するVHFシステムである。初期の送信容量は50 MWで、目標容量は350 MWであった。^{[3] [検証失敗]}

レーダーの設計者であるRTI Mints社によると、各Daryal受信機は100×100mで 、4,000個のクロスダイポールを備えている。各送信機は40×40mで、 1,260個のモジュールを備え、各モジュールは300kWの能力がある。このレーダーは、0.1～ 0.12m2^の ターゲットに対して6,000kmの範囲をカバーできるという。^{[4] [2] : 74}同時に20個の物体を追跡でき、4つの妨害源に対処できる。^{[2] : 74}設計者のViktor Ivantsov氏は、 Daryalの開発で「労働英雄」の称号を授与された。 ^[5]

最初のダリヤル型レーダーは、1977年にオレネゴルスクに建設されたアクティブ電子走査アレイであった。これは受信機の建物のみで、ダリヤルではなくダウガヴァと呼ばれていた。隣接するドニエストルMレーダーの送信機を使用していた。これに続いて、2つのダリヤルレーダーがペチョラ（1983年）とカバラ（1985年）に建設された。新しいダリヤルUレーダーは、カザフスタンのサリシャガン近くのバルハシ9 、イルクーツク近くのミシェレフカ、シベリアのクラスノヤルスク近くのエニセイスク15に計画された。2つのダリヤルUMシステムは、ラトビアのスクルンダとウクライナのムカチェヴォに建設される予定であった。^{[6] [7] [8]}

当初、少なくとも 7 つのダリヤル施設が計画されていましたが、実際に稼働したのは、完成した最初の 2 つの施設、ペチョラとガバラのみでした。

アメリカのクリントン政権は、米国が国家ミサイル防衛システムを配備できるよう弾道ミサイル防衛条約を改正するのと引き換えに、ミシェレフカ施設の完成に資金援助を提供した。^[9]ロシアはこの提案を拒否し、2002年に米国はABM条約から一方的に脱退した。ウクライナのムカチェヴォの施設はソ連崩壊後に完成することはなく、スクルンダ施設は米国防総省の手配により独立したばかりのラトビアによって破壊された。^{[6] [10]}エニセイスク（クラスノヤルスク）ダリャルU施設は、1980年代の建設中に西側諸国でABM条約の遵守に関する懸念を引き起こした。第VI条（b）はレーダーを国家領土の周辺に、かつ外向きに設置することを義務付けているが、エニセイスクのレーダーはシベリア上空を向いていた。交渉の結果、1989年9月にソ連は条約違反を認め、建設は中止され、施設は最終的に解体された。^{[6] [8] [11] [12]}

プロトタイプのダリヤル受信機はダウガヴァ（5U83）と呼ばれ、ドネストルM送信機と連動します。ダリヤル受信機の半分の大きさですが、同じ機器とコンピュータシステムを備えています。^[13]

オリジナルのダリヤル（5N79）は、ダリヤルU（90N6）とダリヤルUMの改訂版によって改良された。^{[14] [15]}ダリヤルUはダリヤルの半分の送信機を持っていた。^[13]ヴォルガレーダー（70M6）は、ダリヤルのメートル波長（VHF）ではなく、デシメートル波長（UHF）で動作するダリヤルのようなレーダーである。当初は、ダリヤルを補完するために、これらのレーダーが多数存在する予定だった。建造された唯一のヴォルガは、1982年に着工され、1990年代初頭に停止し、1999年に再開され、2003年に運用開始されたバラナヴィチの1つである。 ^[6]

•
  米軍のアーティストによるダリヤル施設のコンセプト - 左に送信機、右に受信機
•
  計画中および運用中のダリヤルレーダー
•
  ウクライナのムカチェヴォレーダー基地にあるダリヤル-UMレーダーの廃墟（2003年）
