シネセオドライト

シネセオドライトまたはキネセオドライトは、軌道データを収集するための写真撮影装置です。ミサイル、ロケット、発射体、航空機、射撃管制システムのテスト、ロケットのリップル発射、かすめ動作テスト、空中爆発 信管テスト、および同様の操作でデータを取得するために使用できます。シネセオドライトは、車両への視線の角度測定を提供します。これにより、正確な位置データを取得できます。タイミング システムと組み合わせると、位置測定から速度と加速度のデータを作成できます。シネセオドライトは、約 30 km の斜距離までの位置と速度のデータの主要なソースとして使用できます。

これらの機器は、セオドライトに映画カメラを追加して開発され、飛行中の車両を追跡して連続的な軌道データを取得する機能が追加されました。

ミサイルやロケット システムをテストする目的の 1 つは、機体自体の実際の「飛行中の」性能を判断することです。飛行中の機体性能を確立するための主な要件の 1 つは、軌道上の機体の空間位置と姿勢を明らかにする正確なデータを取得することです。大気が適度に遮るもののない観測を可能にし、さらに全陸地のテスト領域で最適な視野角の機器の配置が可能であれば、ミサイル射場での光学機器の使用は、これらのデータを取得する上で非常に重要になります。このような状況では、一般的な光学機器、特に他の機器システムと相関する写真測量法によって、ターゲットの軌道に関する効果的で正確なデータが得られます。

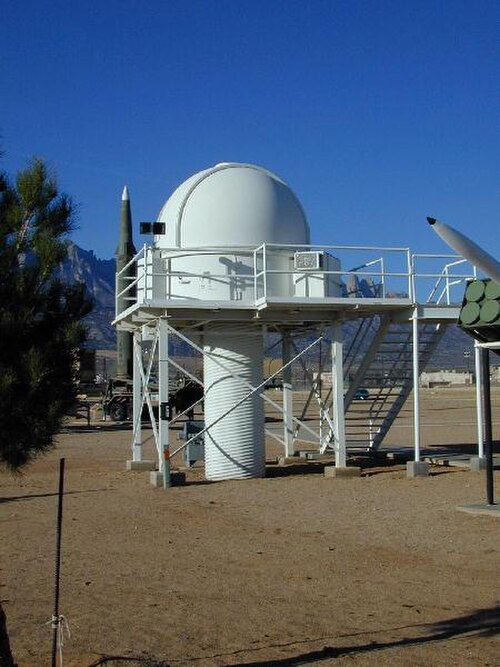

シネセオドライトとは、映画撮影と測量を組み合わせた機器で、航空機などのターゲットを追跡して写真を撮影します。シネセオドライトは同期したペアで使用され、フィルムに記録された方位角/仰角データは、後で三角法によって縮小され、特定の瞬間のターゲットの位置と動きが確定されます。記録された視覚画像と同期パルスにより、精度が保証されます。ドイツと英国の第二次世界大戦時のシネセオドライトは大きくて複雑で、2 人のオペレーターが必要でしたが、米国版はよりコンパクトで、1 人のオペレーターで済みました。米国の機器は、1950 年にドイツのより有能なアスカニア部隊が登場するまで、戦時中および戦後の航空研究および航空機/ミサイル評価 (ホワイトサンズ試験基地/ミサイル実験場) に使用されました。

戦後のモデルではフレーム レートを選択できました。一部のシネセオドライトにはレート支援追跡制御があり、オープン ループ サーボ機構とオペレーターが操作するハンド ホイールが連動して追跡軸の角速度を目標位置ラインの角速度と一致させます。

シネセオドライトは、安定したベースとベアリング、ベースの平面に垂直な垂直軸を中心に回転する垂直ジンバルまたはトラニオンキャリア、システムの望遠レンズとカメラおよびフィルム アセンブリを収容する中央ドラムまたはハウジング、中央ドラムが水平軸を中心に上下に上昇または下降できるように取り付けられる水平トラニオン シャフト、および水平トラニオン シャフトに取り付けられた照準望遠鏡で構成されています。

著名なシネセオドライト製造業者としては、Ackeley Camera Co.、Mitchell Camera Corp.、JW Fecker Division、American Optical Co.、ピッツバーグ、ペンシルバニア州 (米国)、^[1] iMAR Navigation GmbH、St. Ingbert (ドイツ)、^[2] "Askania Werke Rathenow" (ドイツ)、Rheinmetall Air Defence (旧 Contraves AG、スイス)、およびBELOMO (ベラルーシ)、PhotoSonics, Inc. (米国カリフォルニア州) などがあります。

シネセオドライト、資材試験手順 5-1-031、ホワイトサンズミサイル実験場、1969 年 3 月 31 日
