構造化ケーブル配線

電気通信分野における構造化配線とは、サブシステムと呼ばれる多数の標準化された小さな要素（したがって構造化されている）で構成される建物またはキャンパスの配線インフラストラクチャです。構造化配線コンポーネントには、ツイストペア ケーブル、光ケーブル、パッチ パネル、パッチ ケーブルなどがあります。

構造化配線とは、複数のハードウェア用途をサポートし、現在および将来のニーズに適した配線システムの設計と設置です。システムを正しく設置することで、現在および将来の要件を満たすことができ、将来追加されるハードウェアもサポートされます。^[1]

構造化ケーブル配線の設計と設置は、データセンター、オフィス、アパートの建物にデータや音声通信用の配線を指定する一連の標準によって規定されており、さまざまな種類のケーブル、最も一般的なものはカテゴリ 5e (Cat 5e)、カテゴリ 6 (Cat 6)、光ファイバー ケーブル、モジュラー コネクタです。これらの標準は、顧客のニーズを満たすためにさまざまなトポロジでケーブルを敷設する方法を定義しており、通常は中央パッチ パネル(多くの場合19 インチラックにマウントされています) を使用して、必要に応じて各モジュラー接続を使用します。各コンセントは、ネットワークで使用するためにネットワーク スイッチ(通常はラック マウントされています) にパッチ接続されるか、IP または PBX (構内交換機) 電話システムのパッチ パネルに接続されます。

データ ポートとしてネットワーク スイッチにパッチ接続された回線では、コンピュータを接続するために、両端に単純なストレート パッチ ケーブルが必要です。ほとんどの国では、PBX への音声パッチには、8P8C モジュラー コネクタの設定を現地の標準電話壁ソケットに変換するためのアダプタがリモート エンドに必要です。北米では、特定の用途にはアダプタは必要ありません。推奨される標準T568Aパターンで配線されたポートでは、単回線電話機器で最も一般的に使用される 6P2C プラグ (例: RJ11を使用) と、電源なしの 2 回線電話 (例: RJ14を使用) および電源ありの単回線電話 (これも RJ11 を使用) に使用される 6P4C プラグの場合、電話接続は、より大きな8P8Cソケットと物理的および電気的に互換性がありますが、一般的ではあるものの標準に違反していることが多いT568Bとして配線されたポートでは、最初のペア、つまり回線 1のみが機能します。^[a] RJ25およびRJ61接続は物理的に互換性がありますが電気的に互換性がないため、使用できません。英国では、6 ピン BT ソケットは8P8C と物理的に互換性がないため、リモート エンドにアダプタが必要です。

接続の種類を識別するためにパッチ パネル ケーブルを色分けするのが一般的ですが、構造化ケーブル配線規格では境界壁フィールドを除いて色分けは必須ではありません。^[指定]

ケーブル配線規格では、Cat 5e/6/6A ケーブルの 8 本の導体すべてを接続する必要があります。

IP 電話システムでは、電話とコンピューターを同じ配線で実行できるため、個別の電話配線が不要になります。

銅線ケーブルの種類 (Cat 5e/6/6A) に関係なく、パーマネントリンク設置の最大距離は90 mで、これに両端のパッチコードの 合計10 mが加算されます。

Cat 5eとCat 6はどちらも、最大90mまでPoE（ Power over Ethernet ）アプリケーションを効果的に実行できます。ただし、Cat 5eケーブルでは電力消費が大きいため、PoEデバイスへの電源供給と接続にはCat 6Aケーブルを使用した方がパフォーマンスと電力効率が高くなります。^[1]

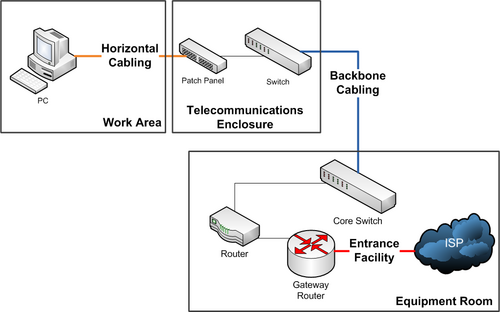

構造化配線は6つのサブシステムで構成されています: ^[2]

• エントランス設備とは、電話会社のネットワークが終了し、顧客所有の構内配線と接続する地点です
• 機器室には、建物内またはキャンパス内のユーザーにサービスを提供する機器と配線統合ポイントが収容されています。
• バックボーン ケーブル配線は、入口設備、機器室、通信クローゼット間の構造化ケーブル配線における建物間および建物内のケーブル接続です。バックボーン ケーブル配線は、伝送メディア、メインおよび中間クロスコネクト、およびこれらの場所の終端で構成されます。このシステムは主にデータ センターで使用されます。
• 水平配線は、標準的な屋内配線 (IW) またはプレナム配線であり、通常は各階の配線路、導管、または天井スペースを介して、通信室をフロアの個別のコンセントまたは作業エリアに接続します。水平クロス接続は、水平配線がパッチ パネルまたはパンチダウン ブロックに接続され、バックボーン配線によってメインの配電設備に接続される場所です。
• 通信室または通信エンクロージャは、バックボーン ケーブルと水平ケーブルを接続します。
• 作業エリア コンポーネントは、エンド ユーザーの機器を水平ケーブル システムのコンセントに接続します。

ネットワーク配線規格は国際的に使用されており、ISO/IEC、CENELEC、電気通信工業会(TIA) によって発行されています。ほとんどのヨーロッパ諸国は、CENELEC、国際電気標準会議(IEC)、または国際標準化機構(ISO) の規格を使用しています。主要な CENELEC 文書は EN50173 で、CENELEC 文書一式へのコンテキスト リンクを導入しています。ISO /IEC 文書のトップは ISO /IEC 11801です。 ^[3]米国では、電気通信工業会が商業施設の電気通信配線に関するANSI/TIA-568規格を発行しています。
