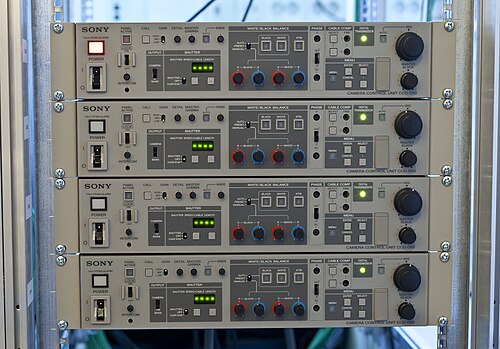

カメラコントロールユニット

カメラコントロール ユニット( CCU ) は、通常、ライブ テレビ放送チェーンの一部です。プロ仕様のビデオ カメラに電力を供給し、カメラ ケーブルを介してカメラとの間で送受信される信号を処理するほか、さまざまなカメラ パラメータをリモートで制御するために使用できます。

カメラが自己完結型ユニットになる前は、放送用カメラは、使用可能な画像を生成するためだけに、膨大な数のコントロールユニットラックを必要としました。屋外放送制作では、これらのラックは OB トラックの 1 つのセクション全体を占め、熟練したエンジニアの小さなチームによって操作されていました。これらのビジョンエンジニアには 2 つの役割がありました。まず、制作の開始時に CCU をセットアップし、作成された画像が放送品質であることを確認します。このプロセスには、ビジョンエンジニアがカメラオペレーターと協力して、実際のカメラと CCU の両方の設定を連携して調整する長い調整プロセスが含まれていました。^{[1]制作中、CCU を操作し、}露出と色バランスの両方を制御するのはビジョンエンジニアの仕事でした。この役割は非常に熟練しており、労働集約的であったため、各 CCU には専用のビジョンエンジニアが必要でした。^{[2] [3]}

最近のカメラは、一般的に以前のカメラよりも自己完結型になっており、CCU なしでも操作できるものが多くあります。必要がない場合でも、CCU は次の理由で役立ちます。

• 複数のカメラが設置されたシステムでは、カメラを一致させることができ、カメラオペレーターに調整を依頼することなく、色のバランスと画像の強度の点で同じに見えるようにすることができます。
• カメラマンは絞り、黒レベル、色バランスの制御から解放され、ブロッキングや画像構成などカメラワークの他の側面に集中できるようになります。^[4]
• カメラと CCU 間で動作するすべての信号は、1 本のマルチコア ケーブル、トライアックスケーブル、または光ファイバーケーブルで伝送されます。

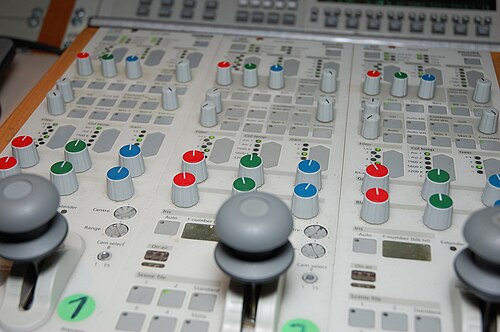

CCU は、リモート コントロール パネル (RCP)、波形モニター、ベクトルスコープと組み合わせて使用​​され、多数のカメラをリモートでラックにまとめて配置します。

一般的に調整可能なパラメータには次のものがあります。

• 絞り（絞りを参照）
• 色温度フィルター
• 減光フィルター
• シャッタースピード
• 飽和
• マスターゲイン
• マスターブラック（台座）
• 黒レベルトリム（赤、緑、青のコンポーネント用）
• ゲイントリム（赤、緑、青のコンポーネント用）

これらに加えて、テスト、リターンフィード、トークバック用のテストカードを内部的に生成するオプションが通常あります。より複雑な制作の場合は、プリセットシーンファイルを呼び出して、カメラの設定を即座に変更することができます。

放送用カメラは通常、カメラ出力自体に加えて、カメラ ケーブルを介して複数の信号を伝送します。

通常、RGB 信号はカメラ ケーブルを介して送信されます。CCU は通常、これらの信号を SDI、YUV、または複合信号に変換して他のビデオ機器に接続します。通常、CCU はビデオ ルーターを介してビジョン ミキサーに接続されます。

典型的な信号はデジタル信号とアナログ信号の両方である：^[5]

• ビデオ出力（シリアルデジタルインターフェース（SDI））
• ビデオ出力（コンポジットビデオ）
• ビデオ出力（コンポーネントビデオ）
• オーディオ出力（マイク内蔵）
• ビデオ入力（カラーバースト形式のゲンロック）
• リターンビデオ入力（コンポジット） – 通常はテレプロンプター用
• リターンビデオ入力 –ビジョンミキサーからの出力を伝送
• 中断可能なフィードバック インターコム
• タリーライトトリガー
